SỔ CHÂN KHÔNG KHÍ CHÂN KHÔNG PLASMA ION Lò thấm nitơ Loại nguồn DC
1. ứng dụng

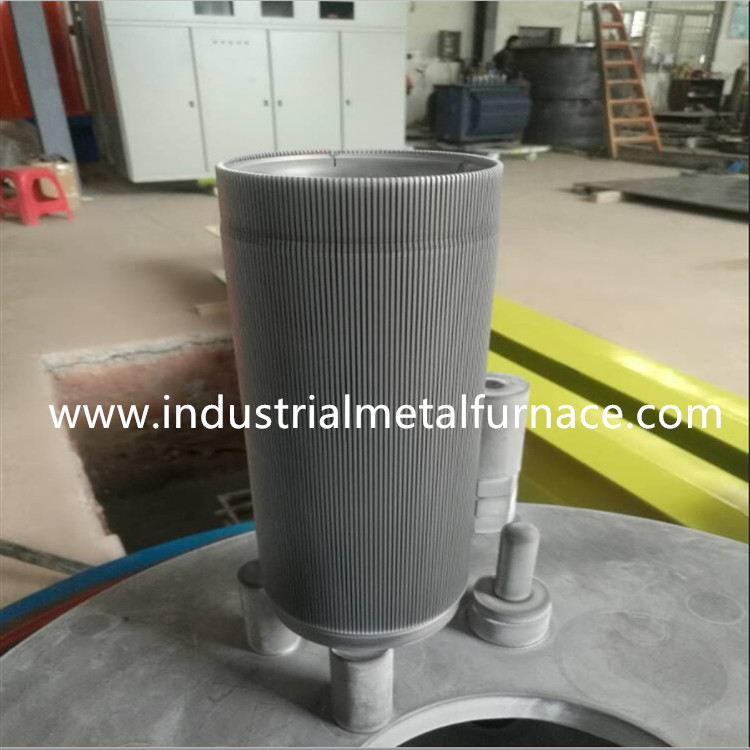

Lò thấm nitơ ion công nghiệp chủ yếu được sử dụng cho quá trình thấm nitơ ion, nitrocarburizing ion (thấm nitơ mềm) của các bộ phận cơ khí để sửa đổi bề mặt của các bộ phận cơ khí và đạt được các tính chất cơ lý và hóa học cần thiết.
Bộ hoàn chỉnh của lò xử lý nhiệt công nghiệp bao gồm bộ cấp nguồn ion, thân lò chân không, hệ thống thu nhận chân không, hệ thống đo và điều khiển nhiệt độ, hệ thống cung cấp khí, v.v.
2. Các thông số kỹ thuật của lò thấm nitơ ion
2.1 thông số chính của bộ nguồn ion DC
Điện áp đầu ra DC: 0-1000v có thể điều chỉnh
Dòng điện đầu ra lớn của bộ nguồn DC:
| NGƯỜI MẪU | WDL30A | WDL50A | WDL75A | WDL100A | WDL150A | WDL300A |
| HIỆN HÀNH | 30A | 50A | 75A | 100A | 150A | 300A |
Chế độ dập tắt hồ quang: dập tắt hồ quang dao động LC và dập tắt hồ quang cắt
3. giới thiệu về từng đơn vị
3.1 cung cấp điện ion
Cung cấp năng lượng ion là phần quan trọng của lò thấm nitơ ion.Nguồn điện ion có ổn định và đáng tin cậy hay không ảnh hưởng trực tiếp đến công việc bình thường của toàn bộ thiết bị xử lý nhiệt và chất lượng của quá trình.
Bộ nguồn ion được chia thành bộ nguồn ion DC và bộ nguồn ion xung, người dùng có thể lựa chọn tùy theo nhu cầu của mình.
Cung cấp điện một chiều ion
Nguồn cung cấp ion DC chủ yếu bao gồm biến áp chỉnh lưu, mạch chỉnh lưu điều khiển silicon, mạch dập tắt hồ quang dao động LC, mạch phản hồi cắt và mạch điều khiển. D
Nguồn cung cấp ion DC có các chức năng bảo vệ cực dương và cực âm ngắn mạch, quá dòng và quá áp, mất pha, hoạt động sai, v.v.
3.2 thân lò chân không
Thân lò thấm nitơ plasma được sản xuất với giấy phép sản xuất bình áp lực thứ cấp quốc gia.
Thân lò chân không được chia thành thân lò thường và thân lò có gia nhiệt phụ, người dùng có thể lựa chọn tùy theo nhu cầu sử dụng.
3.3 thân lò thông thường
Thân lò chân không của thiết bị được chia thành loại giếng (bộ phận treo), loại chuông (bộ phận xếp) và loại toàn diện để người dùng lựa chọn và mua.
Thân lò chân không được cấu tạo bởi thùng lò và khung lò.
Thùng lò được hàn bằng thép tấm và có cấu trúc hai lớp, có nước làm mát ở giữa.Tất cả các bề mặt làm kín (rãnh) được làm kín bằng vòng đệm cao su chân không.Lò được trang bị tấm chắn nhiệt và tấm catốt bằng thép không gỉ.Một cửa sổ quan sát được mở trên thùng lò.Cổng hút gió được lắp trên đỉnh của thân lò.
Khung lò thấm nitơ ion plasma được trang bị giao diện truyền tải điện cực âm, giao diện đo nhiệt độ, giao diện đo áp suất, giao diện hút khí, v.v.
Thiết bị truyền dẫn catốt bao gồm thanh catốt, con dấu, đệm cách điện, cột chịu lực và ống bọc khe hở không khí.Dây dẫn catốt được nối với bản catốt thông qua thiết bị truyền tải điện năng qua catốt.
Hình sau là sơ đồ truyền tải điện qua catốt của thiết bị.
Thân lò chân không được hàn kín để đảm bảo độ chân không theo yêu cầu của quy trình.
Theo yêu cầu về kích thước bộ phận gia công và công suất sản xuất, thân lò chân không cần có đủ thể tích làm việc.
3,4 thân lò với hệ thống sưởi phụ
Để cải thiện hiệu quả gia nhiệt và sự đồng đều nhiệt độ trong lò, có thể chọn thân lò có gia nhiệt phụ.
Một bộ phận gia nhiệt phụ bao gồm một dây (dải) hợp kim gia nhiệt điện, một chất cách điện bằng gốm và một khung cố định được lắp vào lò thông thường để tạo thành một thân lò gia nhiệt phụ.
Hệ thống sưởi phụ phải được trang bị nguồn cấp điện phụ trợ dòng điện cao và thấp tương ứng.
3.5 hệ thống thu nhận chân không
Hệ thống thu nhận chân không bao gồm bơm chân không cơ khí cánh quay, van điện từ chân không và van bướm chân không, được kết nối với thân lò chân không thông qua các ống chân không. Máy đo chân không thấp được sử dụng để đo độ chân không của thân lò chân không.
3.6 hệ thống đo lường và điều khiển nhiệt độ
Hệ thống đo và điều khiển nhiệt độ bao gồm cặp nhiệt điện, mạch điều khiển nhiệt độ và dụng cụ điều khiển nhiệt độ.Tín hiệu milivolt nhiệt độ được cặp nhiệt điện thu được và nhiệt độ phôi được kiểm soát chính xác thông qua điều chỉnh PID của thiết bị điều khiển nhiệt độ và các mạch liên quan.
3.7 hệ thống cung cấp khí đốt
Hệ thống cung cấp khí của lò xử lý nhiệt chân không bao gồm xi lanh amoniac, bộ giảm áp amoniac, rotameter (hoặc lưu lượng kế) và đường ống dẫn khí.
Thiết bị lò thấm nitơ plasma được trang bị hai đồng hồ đo lưu lượng, một để điều chỉnh lưu lượng amoniac và một để điều chỉnh lưu lượng khí cacbon.Hai khí được trộn vào lò sau khi đi qua lưu lượng kế, và quá trình nitrocarburizing (thấm nitơ mềm) có thể được thực hiện bằng cách điều chỉnh tỷ lệ dòng chảy.
