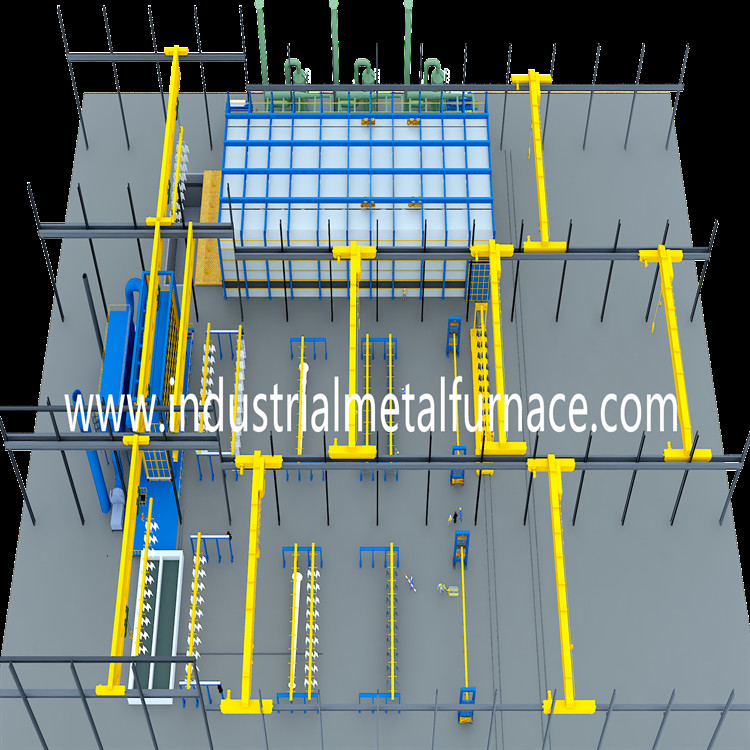

Lò mạ kẽm nhúng nóng 500KW công nghiệp lớn với ấm đun nước kẽm XG 08

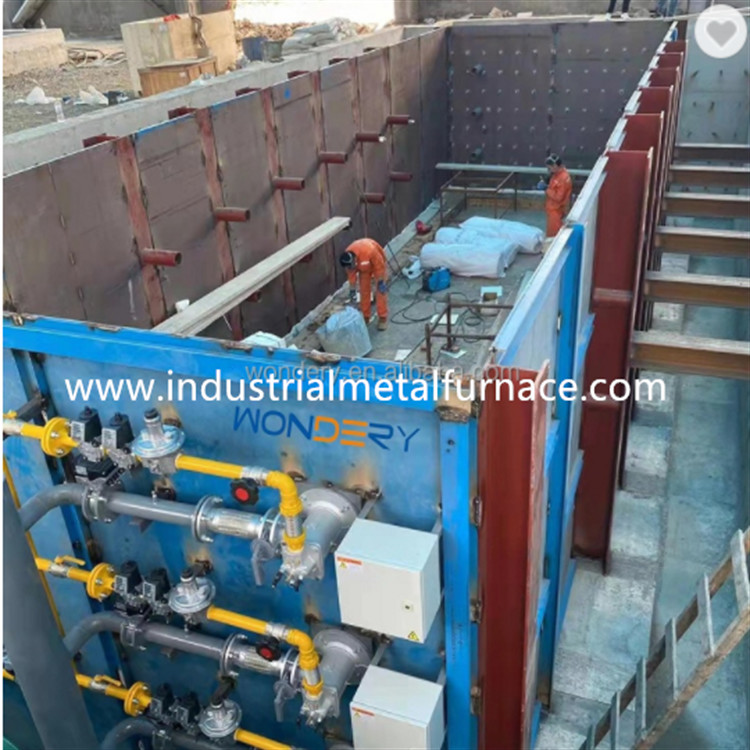

1. thành phần
Lò mạ kẽm nhúng nóng bao gồm ① tấm che chịu lửa,
② Ấm kẽm XG-08, ③ thanh đỡ, ④ lớp chịu lửa / cách nhiệt,
⑤ vỏ lò, ⑥ cấu trúc hình chữ U, cổng thông gió, hệ thống đốt ⑧, và
⑨ lớp chăn sợi gốm.
2. Các thông số kỹ thuật của lò mạ kẽm nhúng nhúng
| Không. | Mục | tham số |
| 1 | Kích thước ấm đun nước |
L7.0M * W1.0M * D2.2M
|
| 2 | Độ dày ấm |
50mm
|
| 3 | Âm lượng | 103 tấn |
| 4 | Công suất thiết kế | 1,7 tấn / giờ |
| 5 | Sản lượng hàng năm | 8.000 Tấn |
| 6 | Nhiệt độ làm việc | 435 ℃ -450 ℃ |
| 7 | Nhiên liệu | LNG |
| số 8 | Thông số kỹ thuật khí: | |
| 9 | LNG (Khí thiên nhiên hóa lỏng), nhiệt trị: 8500Kcal / m3 | |
| 10 | Áp suất đầu vào | 300mbar |
| 11 | Luồng tối đa của 4 đầu đốt | 200 m3 / H |
| 12 | Nhiệt độ lò | 650 ° C |
| 13 | Làm nóng trước nhiệt độ | <40 ° C |
| 14 | Nguồn cấp | 380V / 220V / 50Hz |
| 15 | Công suất tối đa của mỗi đầu đốt | 430KW |
| 16 | Chế độ điều khiển | Vùng A / B đám cháy lớn-nhỏ |
| 17 |
Kết nối đường ống dẫn khí tự nhiên với van bi phía trước, chuyển DN65 thành DN50 (DN50 là van bi phía trước của hệ thống đầu đốt) |
|
3. giới thiệu về từng đơn vị
3.1 tấm bìa
Lò mạ kẽm nhúng nóng được thiết kế để đạt được một
hiệu quả giữ nhiệt của lò, và cũng bao gồm các yếu tố như
như hình thức nền tảng hoạt động, biến dạng nhiệt của ấm đun nước kẽm,
sự thuận tiện trong việc lắp đặt và tháo tấm bìa, và biểu mẫu
của mặt bích.Độ dày của mỗi tấm chống cháy là 50mm, sử dụng ba
các lớp của nó có thể có được hiệu quả cách nhiệt tốt nhất ở nhiệt độ 1400 ℃.
3.2 ấm đun nước kẽm
Ấm kẽm được làm bằng vật liệu XG-08, là vật liệu tĩnh để
đáp ứng yêu cầu quy trình trong quy trình mạ kẽm nhúng nóng.
3.3 thanh hỗ trợ
Lò mạ kẽm nhúng nóng được thiết kế bằng thép không gỉ 310S
thanh đỡ có đường kính 100mm.Nó có thể ngăn ấm đun nước kẽm
bị nhiệt làm biến dạng.
3.4 lớp vật liệu chịu lửa / cách nhiệt đáy lò
Xét khả năng chịu tải của đáy lò, nhiệt lượng
cách nhiệt nền bê tông, thiết kế kênh thoát nước kẽm
và cách bố trí ống khói, đáy lò bằng gạch chịu lửa.
và vữa chịu lửa.
Lớp cách nhiệt được cấu tạo bởi các tấm chăn bằng sợi gốm chịu nhiệt 1260 ℃.
Nó có đặc điểm là cách nhiệt tốt, không giãn nở vì nhiệt
căng thẳng, nhẹ, dễ dàng cài đặt và bảo trì.
3.5 Lớp lót lò
Lớp lót lò mạ kẽm nhúng nóng được làm bằng mền sợi gốm
và các mô-đun.Từ đáy lò lên trên, đặt một lớp
mô-đun và sau đó là một lớp của chăn gấp để bù đắp cho
có thể co ngót giữa các mô-đun.Từ mặt trong đến thép
tường, độ dày là 400mm cho một mô-đun là 350mm, và hai chăn
trong 30mm được nén thành 50mm.
Sau khi tính toán truyền nhiệt, nhiệt độ tại mặt phân cách với
đệm sợi chăn thấp hơn 700 ℃.Chăn sợi nền có thể
đáp ứng đầy đủ hiệu suất cách nhiệt có thể làm giảm
chi phí chung của lớp lót lò.
3.6 Vỏ thép hình chữ U
Lò mạ kẽm nhúng nóng bao gồm các dầm chữ H và thép
tấm.Cột dầm chữ H của thân lò là 300 * 300, và
độ dày tấm thép của thành lò là 10mm.Chùm tia H
cột được hàn với chùm chữ H nhúng sẵn và cả hai mặt
của lò được làm bằng hỗ trợ hình chữ U để tăng cường
thân lò.

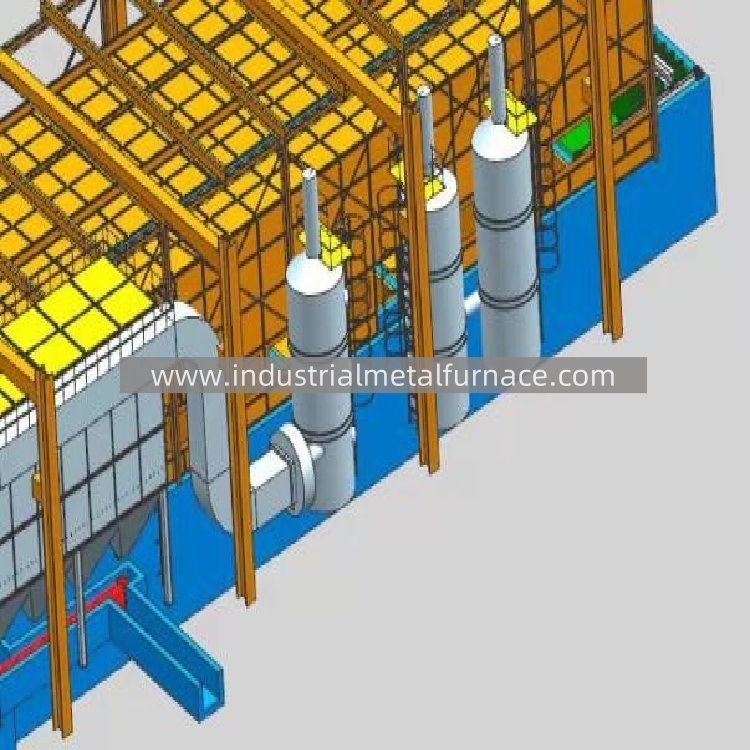

3.7 Kênh dẫn khí thải
Lò mạ kẽm nhúng nóng được thiết kế theo ngọn lửa
tốc độ của đầu đốt, lực cản khuếch tán không khí nóng, đối lưu và
hiệu quả truyền nhiệt bức xạ, và kết hợp với ống khói
hành trình và đường dẫn khí.
3.8 Cổng ống khói
Nó được làm bằng các mô-đun sợi gốm.Kích thước và vị trí thiết kế của
đầu ra của ống khói sẽ ảnh hưởng đến sự lưu thông, hành trình và tốc độ của khí thải
trong lò nung.
3.9 Lỗ thoát nước kẽm
Lò mạ kẽm nhúng nóng bao gồm gạch chịu lửa và
có thể thiến được.Lỗ thoát nước kẽm có hình chữ nhật giống như một con mương.Và có
một thiết bị báo động, khi xảy ra rò rỉ, hộp điều khiển hiển thị kẽm
báo động rò rỉ.
