Giữ loại hồ bơi điệning Lòcho nấu chảy nhôm
1.Đăng kí
Lò giữ nhiệt kiểu hồ bơi điện được sử dụng chủ yếu để sưởi ấm
bảo quản dung dịch kim loại màu.
Giới thiệu kết cấu
Lò giữ kiểu hồ bơi bao gồm ba phần sau:
thân lò, các bộ phận gia nhiệt và hệ thống điều khiển điện.Các
phần trên của hộp điều khiển điện là mạch điều khiển.Thấp hơn
một phần là mạch nguồn.
Thân lò bao gồm lỗ nạp, buồng giữ,
lỗ xả và nắp lò.Lỗ sạc, lỗ xả
và buồng giữ được đúc toàn bộ bằng 84ACX có thể đúc được
sản xuất bởi Allied Mineral Products.(cường độ nén là 140MPA
khi nhiệt độ đạt 110 ℃.Tỷ lệ dòng là 0,1%) Loại này
đúc có ưu điểm là nhôm không dính, độ bền cao, dễ dàng
sạch sẽ và tuổi thọ lâu dài.Vỏ lò sử dụng sợi chịu lửa
bông nhãn hiệu Janpnese có hiệu suất giữ nhiệt tốt
và bảo trì dễ dàng.
Hệ thống điều khiển điện thông qua điều khiển PID với
bộ điều khiển nhiệt độ và bộ điều chỉnh công suất.Nhiệt độ
độ chính xác điều khiển là ± 3 ℃.Lò giữ để đúc khuôn cũng
có báo động quá nhiệt.
Nguồn điện do bên mua chuẩn bị:
Nguồn điện: 3 pha 5 dây, 380V ± 10%, 50Hz ± 3 Hz;
Nguồn điện điều khiển: 220V ± 10%, 50Hz ± 3 Hz.
2.Các thông số kỹ thuật
| Các thông số kỹ thuật | Đơn vị | Người mẫu |
| WDL-BCD-1500 | ||
| Công suất định mức | KW | 27 |
| Điện áp định mức | V | 380 |
| Phương thức kết nối | Y | |
| Nhiệt độ tối đa | ℃ | 850 |
| Nhiệt độ làm việc | ℃ | 0-800 |
| Nhiệt độ bề mặt lò | ℃ | ＜ 30 ℃ + nhiệt độ phòng |
| Tính thường xuyên | HZ | 50 |
| Giai đoạn | 3 | |
| Thời gian tăng nhiệt độ cho lò rỗng | h | ≤3 |
| Sức chứa hồ bơi | Kilôgam | 1500 |
| Trọng lượng lò | Kilôgam | 5500 |
3.Hệ thống sưởi và hệ thống điều khiển điện
3.1. Hệ thống sưởi
a) các thành phần gia nhiệt — thanh cacbua silicon (tổng cộng 6 miếng)
Hệ thống điều khiển: bộ điều khiển nhiệt độ (nhập khẩu từ Đài Loan, 2 cái),
bộ điều chỉnh nguồn điện tử, công tắc tơ, rơ le.
Thành phần cảm biến nhiệt độ: khớp nối nhiệt (2 miếng với nhau,
1 để đo nhiệt độ khí quyển lò sưởi và 1 để đo
đo nhiệt độ nhôm nóng chảy)
3.2 Hệ thống điều khiển điện (điều khiển PID)
Các thyristor là thành phần điều khiển chính của điều khiển điện
hệ thống.Dòng điện đầu ra được điều khiển thông qua sự thay đổi của
góc dẫn của thyristor.Lò nung nhôm điện
sử dụng mạch điều khiển pha và bắn tiên tiến để điều khiển sự dẫn
góc của thyristor.Bộ điều khiển nhiệt độ có nhiều bảo vệ khác nhau
chức năng.Khi nhiệt độ lò luyện nhôm tăng lên trên
giới hạn trên hoặc dòng điện bất thường do lỗi, bộ điều khiển có thể
tự động dừng đầu ra xung và ngừng cung cấp điện.
3.3.Các thông số kỹ thuật chính
a) điện áp làm việc: 380V 3 pha 50Hz;
b) phương pháp điều khiển: điều chỉnh chiết áp thủ công hoặc tự động
tín hiệu điều khiển 0-5VDC;
c) chức năng khởi động mềm: các chuyển động bắt đầu sau 0,5 giây;
d) Độ chính xác kiểm soát nhiệt độ: ± 5 ℃ (trong điều kiện làm việc tiêu chuẩn)

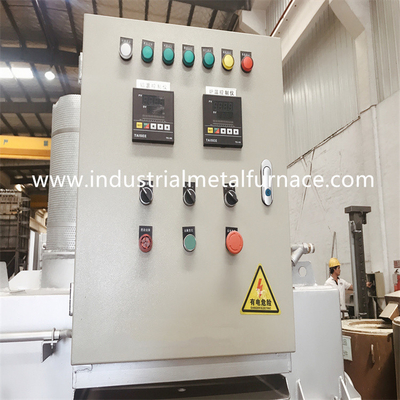

3.4. thành phần điện chính
a) tủ điều khiển, 1 cái;
b) bộ điều khiển nhiệt độ, xuất xứ Đài Loan, 2 cái (một bộ điều khiển
với quy định PID).
c) bộ điều chỉnh nguồn, 1 bộ;
d) các bộ phận điện hạ áp, 1 bộ;
e) khớp nối nhiệt, 2 miếng (miếng đo độ nóng chảy
nhiệt độ nhôm được bọc trong ống vỏ bảo vệ);
