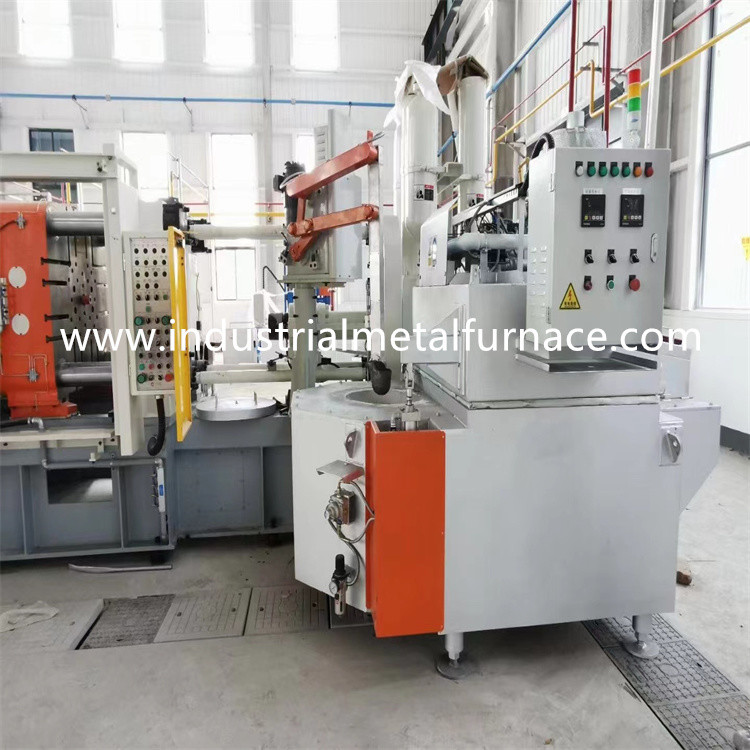

Bể bơi có gasLò nung hợp kim nhômQuy trình đúc khuôn
1. Giới thiệu chung
Lò nung nhôm loại hồ bơi bằng khí đốt là một loại nhôm
lò giữ chất lỏng hợp kim có thể tái chế nhiệt của khói
và tiết kiệm năng lượng tiêu thụ rất nhiều.
Lò cho quá trình đúc khuôn sử dụng đầu đốt chất lượng cao
với kích thước bức xạ ngọn lửa lớn và hiệu suất nhiệt cao.Nhôm
nhiệt độ chất lỏng được giữ ở độ chính xác ± 5 ℃.Lò bên trong
hàm lượng ôxy nhỏ hơn 5% nên ngăn chặn hiệu quả sự tạo ôxyt.
Lò đúc khuôn được thiết kế với cách nhiệt đặc biệt
cấu trúc có thể làm giảm hiệu quả sự mất nhiệt bề mặt, giảm
tăng nhiệt độ môi trường, và cải thiện hiệu quả sử dụng nhiệt.
Thành lò bằng nhôm điện được lót bằng alumin cao
gạch chịu lửa
có tuổi thọ hơn 3 năm.
2. Các thông số kỹ thuật
| Công suất bể tan | 500KG (mật độ chất lỏng 2,4g / cm3) |
| Loại nhiên liệu | giá trị nhiệt khí tự nhiên 8600Kcal / m3; |
| Áp suất cung cấp khí | 5Kpa; |
| Nhiệt độ làm việc định mức | 660 ℃ (khí quyển); |
| Kiểm soát nhiệt độ chính xác | ± 3 ℃; |
| Nguồn cấp | 380V, 3P, 50HZ; |
| Tiêu thụ khí đốt tự nhiên | khoảng 2,5m3 / h; |
| Hàm lượng oxy bên trong lò | ít hơn 5%; |
3. Cấu trúc lò
3.1 Vỏ lò
Vỏ lò được làm bằng thép tấm và thép mặt cắt.Mép cửa được làm
bằng vật liệu gang.
3.2 Lớp lót lò
Hồ bơi nóng chảy được xây dựng bằng gạch alumin cao có tính năng chịu lực cao,
chống dính nhôm miễn phí và tuổi thọ cao.(cường độ nén: 140Mpa khi nhiệt độ
trên 110 ℃;tỷ lệ tuyến tính: chỉ 0,1%).Lớp cách nhiệt được sử dụng là Lớp Một
bảng sợi nhôm silicat.
3.3 Hệ thống đốt:
Hệ thống đốt dễ vận hành và có tuổi thọ lâu dài.Lò có
các chức năng điều khiển nhiệt độ tự động, đánh lửa tự động và phát hiện ngọn lửa.
Khi lò nung giữ nhôm bằng khí đạt đến nhiệt độ cài đặt, đầu đốt
ngừng hoạt động.Khi nhiệt độ lò thấp hơn nhiệt độ thấp hơn đã cài đặt
giới hạn, đầu đốt đi vào cổng đầu đốt và hoạt động tự động.Đầu đốt bốc cháy
tự động với thiết bị phát hiện ngọn lửa.Khi hồ bơi loại nhôm giữ
lò đã sẵn sàng hoạt động, trước tiên người sử dụng nên bật máy thổi khí để thổi sạch lò.
Đầu đốt tự động bốc cháy sau khi tẩy xong và hoạt động với ngọn lửa nhỏ.
Que phát hiện ngọn lửa sẽ phát hiện ra ngọn lửa, và đầu đốt sẽ hoạt động với ngọn lửa lớn.
Thanh phát hiện ngọn lửa theo dõi tình trạng cháy của đầu đốt mọi lúc.
Hệ thống đốt lò cũng được thiết lập các biện pháp an toàn.Nếu có những tình huống
chẳng hạn như cháy không hoàn toàn hoặc ngọn lửa tắt, hệ thống điều khiển cắt đầu đốt chính
và đầu đốt đánh lửa để ngừng cung cấp nhiên liệu.Ngoài ra còn có thiết bị khóa liên động giữa
đường ống dẫn khí và đường ống dẫn khí.Nếu có bất kỳ tình huống đốt cháy bất thường nào,
thiết bị khóa liên động cắt nguồn cung cấp nhiên liệu.Nhiệt độ nhôm lỏng được kiểm soát
thông qua quy định PID.Biến tần của quạt tự động điều chỉnh tốc độ quay của quạt
để điều chỉnh dòng khí.Lò đúc khuôn đã thiết lập
giá trị giới hạn trên của nhiệt độ khí quyển.
3,4 lỗ xả
Chất lỏng nhôm được thải ra ngoài với sự trợ giúp của thao tác thủ công.Trong chất lỏng
quá trình xả, sẽ không có vấn đề rò rỉ.
3.5 Kiểm soát nhiệt độ
Lò nung nhôm được thiết lập với các chức năng điều khiển như tự động
công tắc ngọn lửa, cảnh báo quá nhiệt, bảo vệ ngọn lửa, v.v.
Kiểm soát nhiệt độ chất lỏng nhôm
Kiểm soát nhiệt độ âm thanh
Thiết bị an toàn và hệ thống điều khiển tự động
Khi lò luyện nhôm bắt đầu hoạt động, trước tiên người sử dụng nên bật
cung cấp điện và bật quạt gió để tẩy lò.Đặt lò
nhiệt độ và mở van điện từ của đường ống dẫn khí.Đầu đốt bốc cháy
khi khí tự nhiên đi vào lò sưởi.
3.6 hệ thống nghiêng thủy lực
Thân lò được thiết kế với chức năng nghiêng.Nó chủ yếu bao gồm
xi lanh thủy lực, van điều khiển và đường ống.
