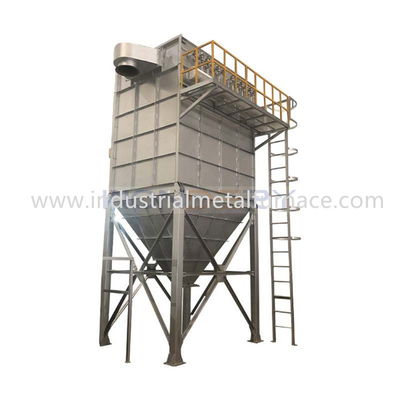

Chất lượng cao mới, có kích thước trung bình, dễ vận hành Loại túi hút bụi
1. Ứng dụng
Thiết bị này dùng để xử lý khí thải nhiệt độ cao.
Hệ thống xử lý sử dụng loại bỏ bụi hai cấp.Lớp đầu tiên
sử dụng bộ thu bụi hiệu quả cao, được sử dụng chủ yếu để xử lý
hạt thô được tạo ra trong quá trình nấu chảy trong lò nấu chảy nhôm,
và có tác dụng làm mát tuyệt vời.Lớp thứ hai áp dụng hiệu quả cao
túi lọc bụi dạng xung, có thể lọc bụi lên đến 99,5%,
đáp ứng yêu cầu tiêu chuẩn khí thải quốc gia.Không khí điều trị
thể tích của hệ thống khử bụi là 17000 m3 / h.
Xác định vùng lọc của bộ lọc bụi: tốc độ gió của bộ lọc là
1,5m / phút, diện tích bộ lọc là 15m2, và bộ lọc bụi thông qua xung
túi lọc xung chống ngưng tụ.
2. Nguyên lý làm việc
2.1 Bộ thu bụi là bộ thu bụi loại xung chống ngưng tụ.
2.2 Bộ lọc bụi được thiết kế theo hàng đơn, với 120 túi lọc và
tổng diện tích lọc là 15m2.
2.3 Túi lọc sử dụng kích thước tiêu chuẩn là φ 130 × 2000 và
Chất liệu là nỉ kim polyester chống ngưng tụ.
2.4 Loại bộ lọc bên ngoài được sử dụng cho bộ lọc bụi và bộ lọc
túi của bộ hút bụi được kết nối với tấm gợn sóng bằng lò xo
vòng giãn nở, tạo thành ngăn cách giữa không khí và khí bụi.
2.5 Tín hiệu xung được bộ điều khiển xung gửi đến van điện từ xung,
và van điện từ xung đẩy khí nén để làm túi lọc
biến dạng xuyên tâm và rũ bỏ bụi.
2.6 Có một cửa ra vào trên đỉnh của bộ hút bụi, được sử dụng
để bảo dưỡng và thay túi (bảo dưỡng, sửa chữa và thay túi
của bộ hút bụi có thể được mang ra bên ngoài máy mà không cần vào
bên trong của bộ hút bụi).
2.7 Tủ điều khiển điện của máy hút bụi sử dụng cấu trúc của
cửa kín, có khả năng chống bụi và chống thấm nước.
2.8 Để ngăn nhiệt độ cao của khói lò xâm nhập vào bụi
tẩy, một điểm đo nhiệt độ được đặt trên đường ống loại bỏ bụi.
Chỉ báo nhiệt độ được cài đặt tại điểm hoạt động của lò
và được trang bị một thiết bị báo động để nhắc nhở người vận hành rằng nhiệt độ
sự gia tăng của bộ khử bụi quá cao và thực hiện các biện pháp bổ sung không khí trong lành để
đảm bảo hoạt động an toàn của toàn bộ hệ thống khử bụi.
2.9 lựa chọn quạt: theo lưu lượng gió thiết kế của hệ thống, 1 bộ
Quạt hút cảm ứng lò hơi G4-73-10D được sử dụng, với tổng áp suất duy nhất là
3251-3018pa, lượng không khí 25566-32083m3 / h, động cơ Y150M-4 và
công suất 18,5kw.
2.10 kiểm soát hệ thống: theo yêu cầu quy trình của hệ thống,
một tủ điều khiển được thiết lập cho hệ thống hút bụi và điều khiển nhiệt độ
để kiểm soát hệ thống làm sạch bụi xung và giám sát nhiệt độ của
bộ hút bụi, và quạt chính được khởi động bằng bộ biến tần.
3.ETính năng quipment
3.1 Bộ lọc túi xung chống ngưng tụ là một loại bộ lọc bụi kết hợp đơn vị
thiết bị có lượng không khí lớn, tốc độ gió lọc thấp, loại bỏ bụi tốt
hiệu quả, hiệu quả loại bỏ bụi cao, hoạt động đáng tin cậy, bảo trì thuận tiện
và diện tích sàn nhỏ.Sản xuất theo mô-đun, chất lượng ổn định.

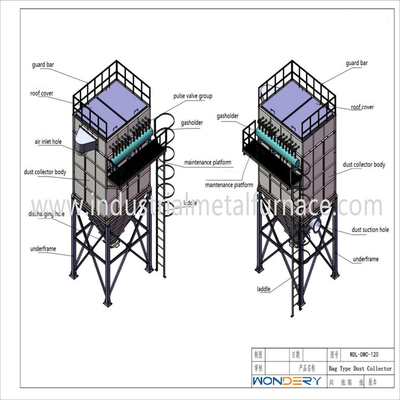

3.2 Nguyên lý làm việc: Bộ hút bụi bao gồm hộp trên, hộp giữa,
phễu chứa tro, tấm dẫn hướng, giá đỡ, thành phần túi lọc, thiết bị phun, bảo vệ
hệ thống, hệ thống điều khiển, v.v. Khí bụi đi vào phễu chứa tro qua
ống dẫn dòng.Dưới sự hướng dẫn của hệ thống chuyển hướng của phễu tro,
bụi hạt lớn trực tiếp rơi vào phễu tro sau khi tách, và
phần còn lại của bụi đi vào khu vực lọc của hộp giữa với luồng không khí.Các
khí sạch đã lọc được thải qua hộp trên và ống xả
qua túi lọc.Với sự tiến triển của điều kiện lọc, khi bụi
trên bề mặt của túi lọc đạt đến một lượng nhất định, kiểm soát làm sạch bụi
thiết bị sẽ mở van xung điện từ để phun theo bộ
Quy trình giũ bụi trên túi lọc.Bụi rơi thành tro
phễu được xả qua van xả tro.
3.3 Vùng lọc và độ dài có thể được điều chỉnh.Số lượng túi lọc có thể là
thay đổi để thích ứng với lượng không khí cần thiết.
3.4 Bộ lọc túi xung chống ngưng tụ là bộ lọc bên ngoài.Chứa bụi
khí ở bên ngoài túi lọc trong khi không khí sạch ở bên trong túi lọc, và túi
miệng hướng lên trên.Bắt đầu phun xung làm cho túi biến dạng xuyên tâm, và
giũ sạch bụi.
3.5 Máy hút bụi áp dụng phương pháp làm sạch tro trực tuyến.
3.6 Phương pháp phân phối không khí thứ cấp được áp dụng để cho luồng không khí chứa nhiều bụi vào
khu vực lọc thông qua ống dẫn hướng và hệ thống phân phối không khí, đảm bảo
sự đồng đều và trơn tru của bộ hút gió, để cải thiện việc sử dụng
tỷ lệ diện tích lọc và tuổi thọ của vật liệu lọc.
3.7 Túi lọc sử dụng loại vòng đệm lò xo có khả năng bịt kín tốt
hiệu suất và tốc độ thay thế nhanh chóng.Mở nắp trên và thay thế
túi của 1-2 người.
3.8 Khung túi sử dụng cấu trúc hình sao (10 xương sườn) với hình chữ
dập nguội ống ngắn trên đỉnh để đảm bảo vị trí thẳng đứng của khung túi
và để bảo vệ an toàn cho miệng túi lọc trong quá trình tiêm.Nó tránh bộ lọc
túi dính sau khi máy hút bụi hoạt động trong một thời gian, đảm bảo độ mịn
thay túi, và giảm hư hỏng cho túi trong quá trình thay túi.
3.9 Máy hút bụi sử dụng một mái che có thể tháo rời và một nền tảng để bảo trì và
thang cuốn, thuận tiện cho nhân sự đại tu, sử dụng và quản lý.
4.Chìa khóacác thành phần
4.1 Đối với toàn bộ bộ hút bụi, túi lọc và van xung điện từ
là những thành phần quan trọng.
4.2 Chất lượng của vật liệu lọc ảnh hưởng trực tiếp đến hiệu quả loại bỏ bụi của
bộ hút bụi và tuổi thọ của túi lọc ảnh hưởng trực tiếp đến chi phí vận hành của
máy hút bụi.Vì vậy, nỉ kim polyester chống ngưng tụ được lựa chọn
theo môi trường hoạt động và điều kiện môi trường của thiết bị hút bụi.
Vật liệu lọc này là vật liệu lọc bề mặt, có thể làm sạch bụi triệt để,
giảm khả năng bụi cứng lại sau khi bụi được phân bố trên bề mặt của
túi lọc và vật liệu lọc có tuổi thọ cao.Ngoài ra, chúng tôi đã cải thiện
cấu trúc của bộ lọc bụi để đảm bảo rằng tuổi thọ của vật liệu lọc
không dưới hai năm.
4.3 Màng chắn nhập khẩu được chọn cho van xung điện từ, và
áp suất phun là 0,5-0,7mpa.Màng chắn bền và tuổi thọ của nó
hơn 1 triệu lần, đáp ứng các yêu cầu về hoạt động hiệu quả của
van điện từ xung.
5. Thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số |
| 1 | Khối lượng không khí | m3/ h | 17000 |
| 3 | Hiệu quả hút bụi | ％ | ≥99,5 |
| 4 | Tổng diện tích bộ lọc hiệu quả | m2 | 15 |
| 5 | Tốc độ lọc (hoạt động bình thường) | m / phút | 1,5 |
| 6 | Đặc điểm kỹ thuật túi lọc | mm | φ130 × 2000 |
| 7 | Số lượng túi lọc cho máy hút bụi | máy tính | 120 |
| số 8 | Chất liệu của túi lọc | kim polyester cảm thấy với singeing và ép | |
| 9 | Nhiệt độ khí đầu vào | ≦ 100 ℃ | |
| 10 | Kháng thiết bị | Bố | 1200 |
| 11 | Số lượng van xung | máy tính | 12 |
6. dịch vụ bán hàng qua bưu điện
Thời gian bảo hành sản phẩm: 13 tháng kể từ ngày xuất xưởng.Người bán có trách nhiệm
để sửa chữa thiết bị hoặc thay thế các bộ phận bị hỏng nếu lỗi do sản xuất
khuyết tật, nhưng hư hỏng do vận hành sai của công nhân phải được sửa chữa bởi người mua
chính nó hoặc bởi người bán với một mức phí nhất định.(Các bộ phận dễ mòn và tiêu hao tự nhiên
của các bộ phận nhiệt độ cao không được bao gồm trong bảo hành.)
