| Tên thương hiệu: | WONDERY |
| Số mô hình: | BWJ-3000 |
| MOQ: | 1 bộ |
| giá bán: | TO BE NEGOTIATED |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union |

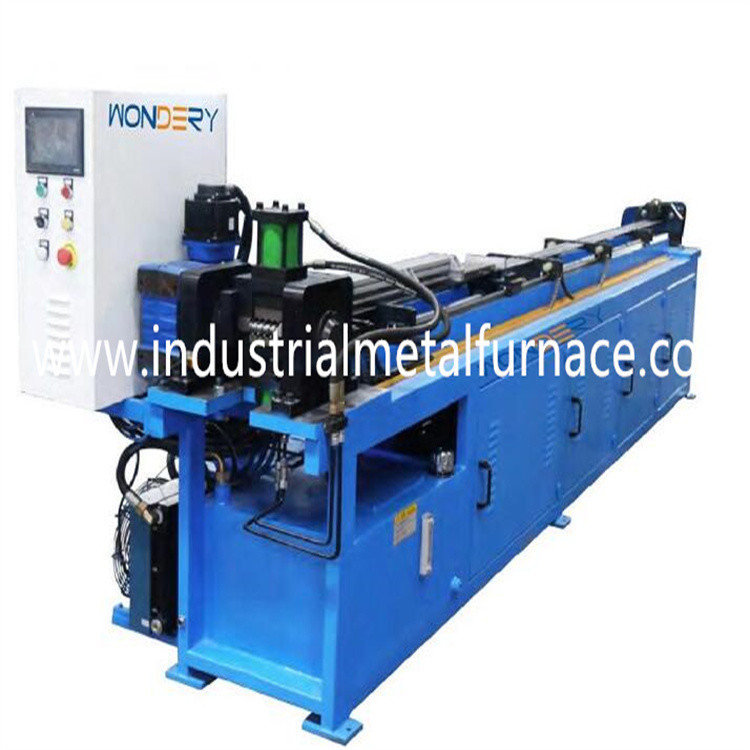

Máy uốn ống tóc bán tự động chất lượng cao
1. ứng dụng
Máy uốn tóc là một trong những thiết bị cần thiết của HVAC
Dây chuyền sản xuất.Chúng tôi có đầy đủ các thiết bị HVAC như tốc độ cao
máy ép vây, khuôn vây tiến bộ, máy mở rộng ống kiểu servo, bán
máy uốn kẹp tóc tự động và hoàn toàn tự động, v.v. Điều này bán tự động
máy uốn kẹp tóc có các chức năng cho ăn bằng tay, servo
định vị, uốn servo và dỡ servo.Chiều dài kẹp tóc
phạm vi 200-3000mm.Đường kính ống dao động từ 7mm-16mm.
Hiệu quả sản xuất có thể là 2-5 chiếc mỗi chu kỳ.
2.Các thông số kỹ thuật:
| Đường kính ống | OD 9,52 / 12,7mm |
| Chiều dài kẹp tóc | 200-3000mm |
| Hiệu quả làm việc | 9,52 * 2 + 12,7 * 2 ống / chu kỳ |
| Điện áp bình thường | 380V, 3P, 50Hz |
2.1Đặc điểm cấu trúc:
2.1.1 Thiết kế nhỏ gọn, Điều khiển động cơ servo, Cấp liệu bằng tay, Vận hành trong
chế độ thủ công hoặc tự động Đối với o
ption
2.1.2 Quy trình của chế độ vận hành tự động là cấp nguyên liệu bằng thủ công
→ kẹp dụng cụ khuôn → phun dầu → uốn → trục trở lại →
kẹp lỏng → dỡ → dỡ nhà → nhà dụng cụ uốn
2.2 Kẹp tóc Chân chênh lệch chiều dài dưới 0,5mm
2.3 Không có xung đột rõ ràng, "va chạm" bất thường, không bị hỏng khác
sự thiếu hụt.Hình elip nhỏ hơn 8%
2.4 Dung sai độ tròn của khu vực uốn cong <± .012 ”;
2.5 Dung sai song song cho hai chân thẳng ≤3%;
2.6 Chạy và hoạt động trơn tru.
3Các thông số hiệu suất của máy:
3.1.Hiệu suất làm việc: 12 giây mỗi chu kỳ lấy 1 mét làm ví dụ.
Tiêu thụ khí nén 3,5 cfm
3.2.Làm mát bằng không khí
4.Hệ thống bôi trơn
Mở rộng thanh với các lỗ bôi trơn và điều khiển bằng van điện từ cho phép dầu
phun mỗi giây cài đặt (Có thể điều chỉnh thời gian phun)
5.Thành phần thiết bị
| Không. | Mục | Nhãn hiệu |
| 1 | PLC | Thương hiệu mitsubishi |
| 2 | Động cơ servo | Thương hiệu mitsubishi |
| 3 | Trình điều khiển Servo | Thương hiệu mitsubishi |
| 4 | HMI | Thương hiệu mitsubishi |
| 5 | Van thủy lực | Thương hiệu Yuken |
| 6 | Hệ thống khí nén | Airtac |
| 7 | Vít bi | Thương hiệu ABBA |
| số 8 | Thành phần điện tử | Schneider |
| Ghi chú:Cấu hình trên có thể được thay đổi thành các nhãn hiệu có cấp độ tương đương mà không cần thông báo cho khách hàng do tính khả dụng của linh kiện. | ||
6.Phụ tùng
| KHÔNG. | Mục | Nhận xét |
| 1 | Uốn cong | 4 chiếc mỗi kích cỡ |
| 2 | Thanh kết nối trục | 4 chiếc mỗi kích cỡ |
| 3 | Chỉ ống thoát y (không phải lắp ráp) | 2 chiếc mỗi kích thước |
| 4 | Công tắc giới hạn cảm biến | 2 chiếc |
| 5 | Ống dầu uốn | 2 chiếc |
