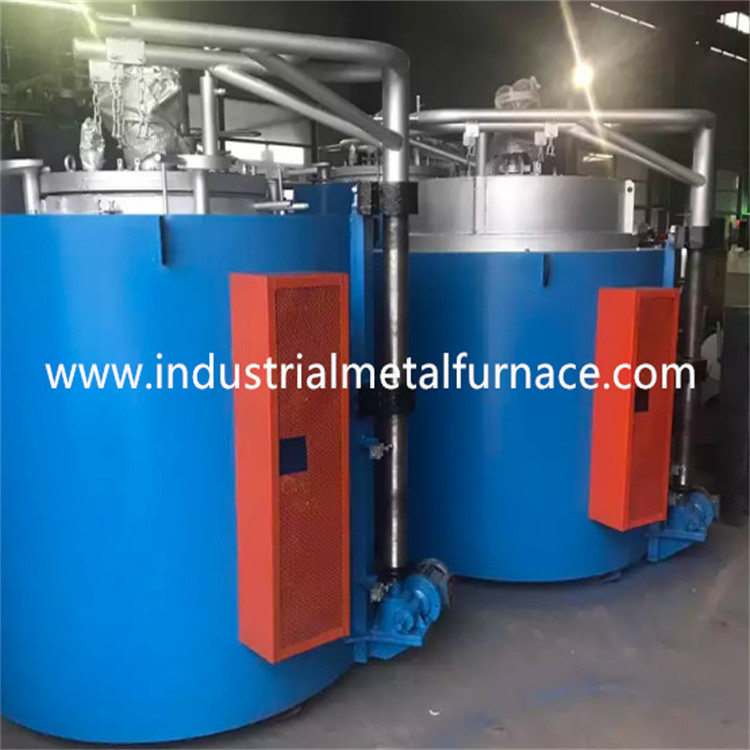

Điện trở kiểu lò nung Lò nung nitơ khí với điều khiển tiềm năng nitơ tự động
1. ứng dụng
Loạt lò thấm nitơ kiểu hố RN2-80-6 này (sau đây gọi là lò điện) là lò điện tuần hoàn, được sử dụng để thấm nitơ mềm bằng khí đối với thép cacbon, thép hợp kim, gang, các sản phẩm luyện kim bột và các vật liệu khác.Đồng thời, lò nhiệt luyện còn được sử dụng để thấm khí các chi tiết thép cacbon.
2.Thông số kỹ thuật
| Mục | Đơn vị | RN2-80-6 |
| Điện áp định mức | V | 380 |
| Công suất định mức | kw | 80 |
| Số pha | 3 | |
| tần số | HZ | 50 |
| Phương thức kết nối | YY | |
| Nhiệt độ làm việc | ℃ | 650 |
| Công suất tiêu thụ của lò rỗng | KW | ≤18% |
| Công suất tải | Kilôgam | 600 |
| Chiều làm việc hiệu quả | mm | Ф900 × 1000 |
| Trọng lượng lò | Kilôgam | 3580 |
| Kiểm soát nhiệt độ | Điều khiển PID, SCR |
3. điều kiện dịch vụ
3.1 Sử dụng trong nhà.
3.2 Nhiệt độ môi trường của lò kiểu hầm lò nằm trong khoảng –5 ℃ -40 ℃.
3.3 Độ ẩm tương đối trung bình hàng tháng trong khu vực sử dụng không quá 85% và nhiệt độ trung bình hàng tháng không cao hơn 30 ℃.
3.4 Không có bụi dẫn điện, khí nổ và khí ăn mòn có thể làm hỏng kim loại và lớp cách nhiệt xung quanh.
3.5 Không có rung động và nhiễu loạn rõ ràng.
4. giới thiệu cấu trúc
Lò xử lý nhiệt kiểu hầm lò này là lò vận hành định kỳ, được cấu tạo bởi thân lò, hệ thống làm kín và hệ thống kiểm soát nhiệt độ.
Lò xử lý nhiệt kiểu hầm lò bao gồm vỏ lò, lớp lót lò, các bộ phận gia nhiệt, bể múp, vỏ lò, quạt, cơ cấu nâng nắp lò, v.v.
Vỏ lò: được hàn từ thép hình và thép tấm.Thép kênh 14 # được hàn bên ngoài vỏ lò để lắp thiết bị nâng của vỏ lò.
Lớp lót lò: nó là một cấu trúc tổng hợp.Lớp chịu lửa sử dụng gạch chịu lửa nhẹ có trọng lượng riêng 0,6g / cm3 và lớp cách nhiệt sử dụng sợi chịu lửa nhôm silicat.Độ dày của lớp lót lò là 300 mm, có hiệu quả tiết kiệm năng lượng và giảm tiêu thụ.
Phần tử gia nhiệt: Dây hợp kim điện trở cao 0cr25al5 do Beijing Shougang sản xuất được quấn thành hình xoắn ốc và đặt trên dây đặt gạch của lớp lót lò.Hệ thống sưởi được chia thành hai vùng kiểm soát nhiệt độ.
Bể múp: Thép chịu nhiệt 1Cr18Ni9 được sử dụng để hàn và đúc, và bao bì bằng amiăng hoặc cao su silicone loại "O" được sử dụng để làm kín bể múp và vỏ lò.Và lấy nước làm mát bên dưới để đảm bảo vòng đệm sử dụng lâu dài.
Vỏ lò: bảng điều khiển của nó được gia công từ thép tấm khổ A3 35mm.Hộp bảo ôn vỏ lò được hàn bằng thép không gỉ chịu nhiệt và cách nhiệt bằng bông sợi nhôm silicat.Nắp và bể múp của lò kiểu hầm lò để xử lý nhiệt kim loại được làm kín bằng cách làm kín kép và làm mát bằng nước.Vỏ lò được trang bị quạt làm mát bằng nước, kim phun nhỏ giọt ba lỗ, đồng hồ đo áp suất hình chữ U, ống xả, v.v. Khí amoniac được kéo dài đến cuộn dây ở phần dưới của bể múp bằng ba lỗ nhỏ giọt qua đường ống dẫn qua bộ ổn định áp suất, làm khô và van điện từ.
Quạt: nó được lắp trên vỏ lò và cánh quạt của nó sử dụng cánh quạt ly tâm được hàn bằng tấm thép chịu nhiệt 1Cr18Ni9Ti, được lắp ráp sau các thử nghiệm cân bằng động và tĩnh.Con dấu giữa quạt và trục sử dụng cấu trúc dính liền và làm mát bằng nước.
Cơ cấu nâng nắp lò kiểu hố: việc nâng nắp lò được hoàn thành bằng cơ cấu nâng trục vít dẫn điện.Khi cần nâng nắp lò lên, chỉ cần động cơ khởi động thì nắp lò sẽ nhô lên từ từ.Nếu cần hạ nắp lò, hãy vặn vít dẫn động cơ để hạ xuống, và nắp lò sẽ được hạ xuống từ từ.Ở trục nâng có bố trí hai công tắc hành trình.Khi trục nâng nâng lên, công tắc hành trình dưới sẽ tự động cắt nguồn điện của quạt điện để tránh nguy hiểm khi vận hành;Khi nắp lò nâng lên đủ giới hạn trên sẽ tự động cắt nguồn điện của động cơ để tránh tai nạn.
Nhiệt độ được điều khiển bởi bộ chỉnh lưu điều khiển silicon PID và nhiệt độ được điều khiển bởi bộ điều khiển nhiệt độ Guolong Thượng Hải.Có thể điều chỉnh công suất lớn nhỏ, điều chỉnh mất cân bằng dòng điện ba pha.Dụng cụ Dahua Thượng Hải ghi lại nhiệt độ.Ngoài ra còn có một bộ tủ điều khiển hoàn chỉnh, với cảnh báo bằng âm thanh và hình ảnh, ngắt dòng điện tự động và các chức năng khác.
