SỔ CHÂN KHÔNG KHÍ PULSE PLASMA ION GAS Lò nung Nitơ Xung Nguồn cung cấp
1. ứng dụng
Lò thấm nitơ khí công nghiệp chủ yếu được sử dụng cho quá trình thấm nitơ ion, nitrocarburizing ion (thấm nitơ mềm) của các bộ phận cơ khí để sửa đổi bề mặt của các bộ phận cơ khí và đạt được các tính chất cơ lý và hóa học cần thiết.

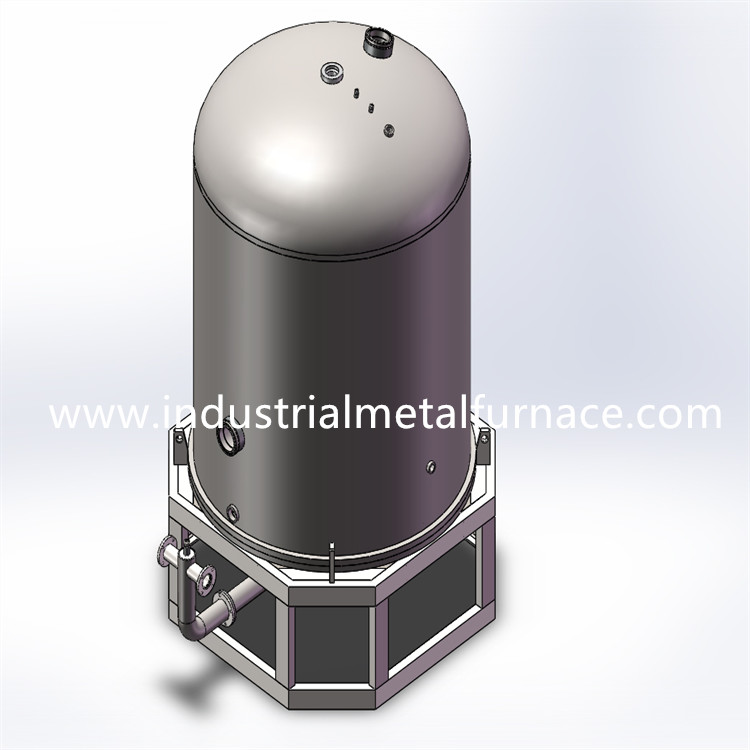

Bộ hoàn chỉnh của lò xử lý nhiệt công nghiệp bao gồm bộ nguồn xung ion, thân lò chân không, hệ thống thu nhận chân không, hệ thống đo và điều khiển nhiệt độ, hệ thống cung cấp khí, v.v.
2. thông số kỹ thuật
| NGƯỜI MẪU | WDLC30A | WDLC50A | WDLC75A | WDLC100A | WDLC150A | WDLC300A |
| AVERAGE HIỆN TẠI | 30A | 50A | 75A | 100A | 150A | 300A |
| ĐỈNH CAO HIỆN TẠI | 60A | 100A | 150A | 200A | 300A | 400A |
Chu kỳ nhiệm vụ (cung cấp điện xung): 0,10-0,85 có thể điều chỉnh
Tần số xung (nguồn cung cấp xung): 1000hz
Chế độ điều khiển (cung cấp điện xung): điều chỉnh tần số và độ rộng không đổi
Dạng sóng đầu ra (cung cấp điện xung): sóng vuông hình chữ nhật

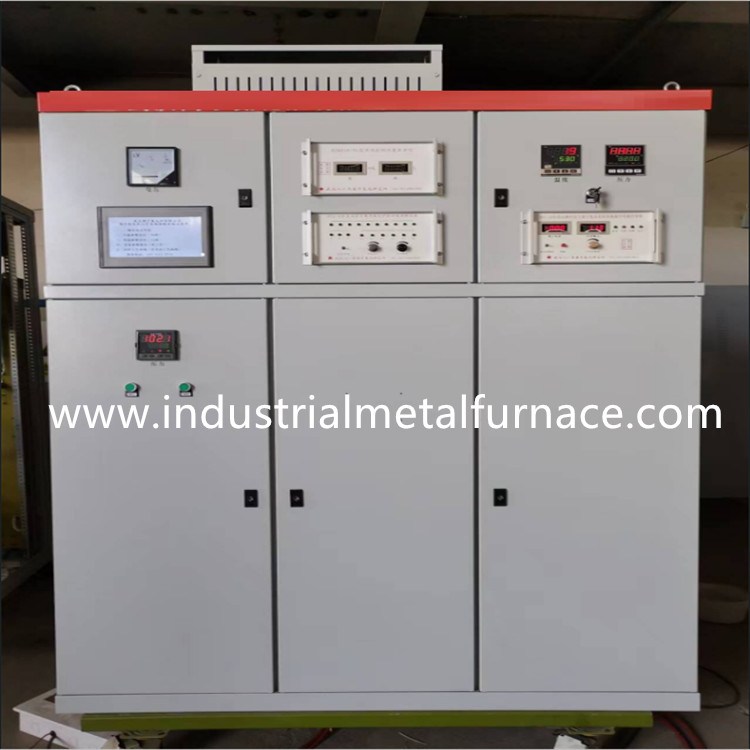

3.Pulse Ion cung cấp điện
3.1 cung cấp điện ion xung
Nguồn cung cấp ion xung là một bộ cắt bao gồm các thành phần IGBT và mạch điều khiển, được bổ sung trên cơ sở nguồn cung cấp ion DC.Thông qua việc cắt, có thể thu được dòng điện xung với chu kỳ làm việc có thể điều chỉnh được.So với bộ nguồn DC, bộ nguồn xung có ưu điểm là dập tắt hồ quang nhanh và tiết kiệm năng lượng (tiết kiệm khoảng 20% điện năng).Nó là một sản phẩm cập nhật của nguồn điện DC.Bộ nguồn này có thể được sử dụng rộng rãi trong thấm nitơ ion, thấm cacbon ion, kim loại hóa ion và các lĩnh vực khác.
Bộ nguồn ion xung cho lò thấm nitơ khí được trang bị bảo vệ chống ngắn mạch cực dương và cực âm, quá dòng và quá áp, mất pha và hoạt động sai, giúp cải thiện chức năng tự bảo vệ của bộ nguồn chống lại các tác nhân bên ngoài.
Bộ nguồn ion xung do công ty chúng tôi sản xuất được chia thành loại điều khiển thiết bị và loại điều khiển máy tính.
3.2 cung cấp điện ion xung điều khiển bằng thiết bị
Người dùng có thể đặt trước đường cong tăng nhiệt độ nhiều giai đoạn và giai đoạn giữ trong bộ điều khiển nhiệt độ theo yêu cầu của quy trình, đồng thời thiết lập đường cong tăng áp suất nhiều giai đoạn và nền tảng duy trì áp suất trong bộ điều khiển áp suất.Thông qua điều chỉnh và điều khiển PID thích ứng mờ, nó có thể đảm bảo rằng nhiệt độ và áp suất được thực hiện hoàn toàn trong lò thấm nitơ chân không theo quy trình đã thiết lập và hoàn thành việc điều khiển tự động toàn bộ quá trình.Bằng cách này, nhân lực được tiết kiệm, tránh ảnh hưởng của thao tác thủ công đến chất lượng quy trình, đồng thời cải thiện đáng kể độ ổn định và khả năng tái tạo của chất lượng quy trình.
Hình sau đây cho thấy đường cong nhiệt độ và đường cong áp suất của một quá trình, có thể được thiết lập trong bộ điều khiển nhiệt độ và bộ điều khiển áp suất.
3.3 cung cấp điện ion xung được điều khiển bằng máy tính
Nguồn cung cấp ion xung được điều khiển bằng máy tính đã được sử dụng rộng rãi cho lò thấm nitơ ion plasma.
Máy chủ của nó sử dụng bộ điều khiển lập trình Mitsubishi và máy tính thương mại nói chung (hoặc máy tính công nghiệp) và phần mềm cấu hình điều khiển công nghiệp MCGS của Trung Quốc.Nó có 10 phần điều khiển PID tăng nhiệt độ và cách nhiệt, với độ chính xác điều khiển nhiệt độ của dụng cụ là ± 1 ℃, 10 phần điều khiển tăng áp suất và điều khiển giữ áp suất, và độ chính xác điều khiển áp suất là ± 1pA.
Giao diện dễ chịu cho phép bạn làm việc trong một môi trường thoải mái.Giao diện cửa sổ rõ ràng và lời nhắc giúp thao tác đơn giản và dễ dàng.Việc lập trình thuận tiện và linh hoạt cho phép bạn điều chỉnh cài đặt thông số quy trình kịp thời theo nhu cầu của bạn trong quá trình xử lý.Các thông số quá trình lịch sử có thể được lưu trữ để kiểm tra và gọi điện trong tương lai.
Dữ liệu nhiệt độ thực tế và áp suất khí lò thấm nitơ của toàn bộ quá trình được lưu trữ trong máy tính.Sau khi được xử lý bởi phần mềm đồ họa, chúng được hiển thị trên màn hình máy tính dưới dạng đường cong đồ họa màu, và có thể được in ra và lưu, giúp ích rất nhiều cho việc phân tích và cải thiện quy trình.
Sau đây là giao diện cửa sổ của đường cong lịch sử của một thiết bị trong công ty chúng tôi
Màn hình này có thể truy vấn đường cong của các bản ghi lịch sử, bao gồm đường cong mục tiêu và đường cong thực tế.
Lưu ý: đường liền màu đỏ trên màn hình này là đường cong nhiệt độ thực tế được ghi lại và đường liền màu xanh lam là đường cong áp suất thực tế được ghi lại.
Thiết bị thấm nitơ ion xung được điều khiển bằng máy tính giúp cải thiện đáng kể chất lượng quy trình thấm nitơ khí và mang lại sự tiện lợi tuyệt vời cho người sử dụng.
