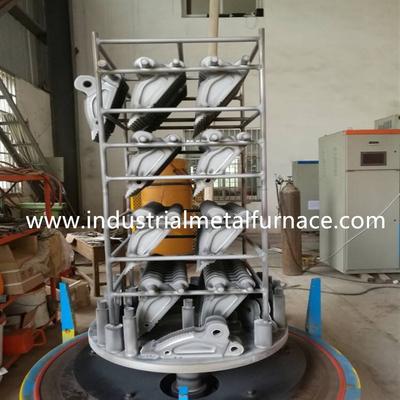

Kỳ quan Chân không Plasma Ion Nitriding Lò xử lý nhiệt Lò nung kiểu lò
1. thành phần
Bộ hoàn chỉnh của lò xử lý nhiệt thấm nitơ ion bao gồm bộ cấp nguồn ion, thân lò chân không, hệ thống thu nhận chân không, hệ thống đo lường và điều khiển nhiệt độ và hệ thống cung cấp khí.
1.1 Cung cấp điện ion
Bộ nguồn ion được chia thành bộ nguồn ion DC và bộ nguồn ion xung, người dùng có thể lựa chọn tùy theo nhu cầu của mình.
(A) Nguồn điện ion DC
Bộ nguồn ion DC chủ yếu bao gồm biến áp chỉnh lưu, mạch chỉnh lưu điều khiển, mạch dập tắt hồ quang dao động LC, mạch hồi tiếp cắt và mạch điều khiển.
(B) cung cấp điện ion xung
Nguồn cung cấp ion xung là một bộ cắt bao gồm các thành phần IGBT và mạch điều khiển, được bổ sung trên cơ sở nguồn cung cấp ion DC.Thông qua việc cắt, có thể thu được dòng điện xung với chu kỳ làm việc có thể điều chỉnh được.
So với bộ nguồn ion DC, bộ nguồn ion xung có thể cải thiện tốt hơn hiệu ứng catốt rỗng.
Bộ nguồn ion xung đưa dòng điện về 0 và tia sáng tắt một lần trong mỗi chu kỳ làm việc (khi tần số là 1kHz, chu kỳ là 1ms), do đó hiệu quả dập tắt hồ quang được cải thiện.
Nguồn điện ion xung có thể điều chỉnh độc lập điện áp và dòng điện, đồng thời có thể đáp ứng các yêu cầu quy trình khác nhau.
So với bộ nguồn ion DC, khả năng tiết kiệm năng lượng của bộ nguồn ion xung là hơn 20 / 100-25 / 100.
1.2 Thân lò chân không
Thân lò thấm nitơ ion plasma chân không của thiết bị được chia thành ba dạng: dạng giếng (bộ phận treo), dạng chuông (bộ phận xếp chồng lên nhau) và kiểu tích hợp.
Thân lò chân không được cấu tạo bởi thùng lò và khung lò.
Thùng lò được hàn bằng thép tấm và có cấu trúc hai lớp, có nước làm mát ở giữa.Tất cả các bề mặt làm kín (rãnh) được làm kín bằng vòng đệm cao su chân không.Lò được trang bị tấm chắn nhiệt và tấm catốt bằng thép không gỉ.Một cửa sổ quan sát được mở trên thùng lò.Cổng hút gió được lắp trên đỉnh của thân lò.
Khung lò được trang bị giao diện truyền tải điện cực âm, giao diện đo nhiệt độ, giao diện đo áp suất, giao diện hút khí, v.v.
Thiết bị truyền dẫn catốt bao gồm thanh catốt, con dấu, đệm cách điện, cột chịu lực và ống bọc khe hở không khí.Dây dẫn catốt được nối với bản catốt thông qua thiết bị truyền tải điện năng qua catốt.
Thân lò nhiệt luyện chân không được hàn kín để đảm bảo độ chân không theo yêu cầu của quy trình.
Theo yêu cầu về kích thước của chi tiết gia công và công suất sản xuất, thân lò chân không có đủ thể tích làm việc.
1.3 Hệ thống chân không
Hệ thống thu nhận chân không bao gồm bơm chân không cơ khí cánh quay, van điện từ chân không và van bướm chân không, được kết nối với thân lò chân không thông qua các đường ống chân không.
Máy đo chân không điện trở dùng để đo độ chân không của lò chân không.
1.4 Hệ thống đo và điều khiển nhiệt độ
Hệ thống đo và điều khiển nhiệt độ bao gồm cặp nhiệt điện, mạch điều khiển nhiệt độ và dụng cụ điều khiển nhiệt độ.Tín hiệu milivolt nhiệt độ được cặp nhiệt điện thu được và nhiệt độ phôi được kiểm soát chính xác thông qua điều chỉnh PID của thiết bị điều khiển nhiệt độ và các mạch liên quan.
1.5 Hệ thống cấp khí
Hệ thống cung cấp khí bao gồm xi lanh amoniac, bộ giảm áp amoniac, lưu lượng kế và đường ống dẫn khí.
Lò thấm nitơ ion plasma chân không được trang bị hai đồng hồ đo lưu lượng, một để điều chỉnh lưu lượng amoniac và một để điều chỉnh lưu lượng khí cacbon.Hai khí được trộn vào lò sau khi đi qua lưu lượng kế, và quá trình nitrocarburizing (thấm nitơ mềm) có thể được thực hiện bằng cách điều chỉnh tỷ lệ dòng chảy.
2. Các thông số kỹ thuật chính của lò thấm nitơ chân không
|
Nguồn điện đầu vào: ba pha 380V 50Hz Điện áp đầu ra DC: 0-1000v có thể điều chỉnh Dòng ra lớn (nguồn DC): Dòng điện đỉnh (cung cấp điện xung): Dòng điện trung bình: Chu kỳ nhiệm vụ (cung cấp điện xung): 0,10-0,85 có thể điều chỉnh Tần số xung (nguồn cung cấp xung): 1000hz Chế độ điều khiển (cung cấp điện xung): điều chỉnh tần số và độ rộng không đổi Dạng sóng đầu ra (cung cấp điện xung): sóng vuông hình chữ nhật Thể tích làm việc hiệu quả của thân lò: Nhiệt độ làm việc: ≤ 650 ℃ Dung lượng sạc lớn: Độ chân không rất nhỏ: ≤ 6,67pa Tốc độ tăng áp suất: ≤ 0,133pa / phút
|
3. Lò thấm nitơ ion là gì?
Nói đến lò thấm nitơ ion có lẽ chúng ta còn hơi lạ lẫm.Lò thấm nitơ ion được thực hiện bằng quá trình thấm nitơ ion.Hãy giải thích chi tiết quá trình thấm nitơ ion.
Nhiệt độ thấm nitơ của lò thấm nitơ ion plasma về cơ bản giống như nhiệt độ của khí, thường nằm trong khoảng 500 ~ 540 ℃.Độ cứng thấm nitơ của các vật liệu khác nhau tương ứng với nhiệt độ, thường nằm trong khoảng 450 ~ 540 ℃.Khi nhiệt độ cao hơn 590 ℃, độ cứng sẽ giảm đáng kể do sự tích tụ của nitơ.
Tốc độ gia nhiệt phụ thuộc vào mật độ dòng điện của lớp bề mặt của phôi, tỷ lệ giữa thể tích của phôi với tổng diện tích của lớp bề mặt gây ra độ sáng, và độ phức tạp và hệ số tản nhiệt của phôi.Giảm biến dạng, và tốc độ gia nhiệt không thích hợp quá nhanh, thường là 150 ~ 250 ℃ / h.Nhiệt độ giữ phải ổn định và dao động nhỏ.Sự ổn định của nhiệt độ giữ có liên quan chặt chẽ đến áp suất và điện áp của lò.Theo áp suất lò ổn định, mật độ dòng điện được ổn định, để cải thiện sự ổn định của nhiệt độ cách nhiệt.Mật độ dòng điện được ổn định theo điện áp ổn định, để cải thiện sự ổn định của nhiệt độ cách điện.
Thời gian giữ rò rỉ nitơ phụ thuộc vào vật liệu của các bộ phận được nitrat hóa và độ dày và độ cứng của lớp nitrit hóa.Thời gian cách nhiệt từ hàng chục phút đến hàng chục giờ.Khi thời gian thấm nitơ trong vòng 20h, thấm nitơ ion lớn hơn đáng kể so với thấm nitơ khí.Khi thời gian thấm nitơ trên 20h, tốc độ rò rỉ của hai loại nitơ gần nhau.Có thể thấy, thấm nitơ ion phù hợp hơn với các phôi có lớp thấm nitơ nhỏ hơn 0,5mm.Khi độ sâu của lớp thấm nitơ là 0,2 ~ 0,5mm, nói chung là 8 ~ 20h.
