Wonder chân không xử lý nhiệt Lò nung thấm nitơ Lò nung nitơ ion Plasma
1. Giới thiệu chung
Lò thấm nitơ ion plasma chủ yếu được sử dụng để thấm nitơ ion, nitrocarburizing ion (thấm nitơ mềm) xử lý nhiệt hóa học plasma của các bộ phận cơ khí để sửa đổi bề mặt của các bộ phận cơ khí và đạt được các đặc tính cơ lý và hóa lý cần thiết.Bộ thiết bị hoàn chỉnh bao gồm bộ cấp nguồn ion, hệ thống điều khiển tự động, thân lò chân không, hệ thống thu nhận chân không, hệ thống đo và điều khiển nhiệt độ và hệ thống cung cấp khí.
2. Các thông số kỹ thuật chính của thiết bị thấm nitơ ion xung WDLC-150AZ
|
2.1 Điện áp đầu ra: 0-900v liên tục có thể điều chỉnh; 2.2 Dòng ra trung bình tối đa: 150A; 2.3 Dòng điện đỉnh xung: 300A 2.4 Tần số xung: 1000Hz 2.5 Kích thước làm việc: φ1600 × 1200mm; 2.6 Nhiệt độ hoạt động: ≤ 650 ℃; 2.7 Tải trọng định mức: 3000kg; 2,8 Giới hạn chân không: ≤ 6,67pa; 2.9 Tốc độ tăng áp suất: ≤ 0,13pa / phút; 2.10 Thời gian bơm chân không đến 20Pa: ≤ 30 phút; 2.11 Thời gian dập tắt hồ quang: ≤ 15 μ s 2.12 Độ chính xác kiểm soát nhiệt độ: ± 1 ℃ 2.13 Độ chính xác kiểm soát áp suất: ± 1 Pa; 2.14 Điều khiển quá trình tự động.
|
3. Tính năng thiết bị
Công ty chúng tôi đã tích lũy được nhiều kinh nghiệm về thiết bị và công nghệ thấm nitơ ion, tập trung vào độ tin cậy, ổn định và đổi mới của thiết bị.Thiết bị chủ yếu có các tính năng kỹ thuật sau:
3.1 Thân lò thấm nitơ khí chân không phải được sản xuất theo quy trình hàn nghiêm ngặt để đảm bảo rằng tất cả các bề mặt làm kín không bị biến dạng và đảm bảo các yêu cầu về niêm phong chân không trong thời gian dài.
3.2 Mạch cắt bảo vệ được thiết kế đặc biệt để tự động bảo vệ thiết bị và phôi trong lò ngay cả khi có ngắn mạch giữa cực dương và cực âm.
3.3 Các thành phần thyristor của mạch chỉnh lưu, diode và IGBT của mạch tạo xung của bộ nguồn đều sử dụng mô-đun nhập khẩu, với mạch đơn giản và chất lượng đáng tin cậy.
3.4 Các nút vận hành được bảo vệ khỏi nhau, do đó thiết bị sẽ không bị hỏng ngay cả khi người vận hành làm sai.
3.5 Điều khiển hành động sử dụng mạch được làm vững chắc, có mạch đơn giản và cải thiện đáng kể độ tin cậy.

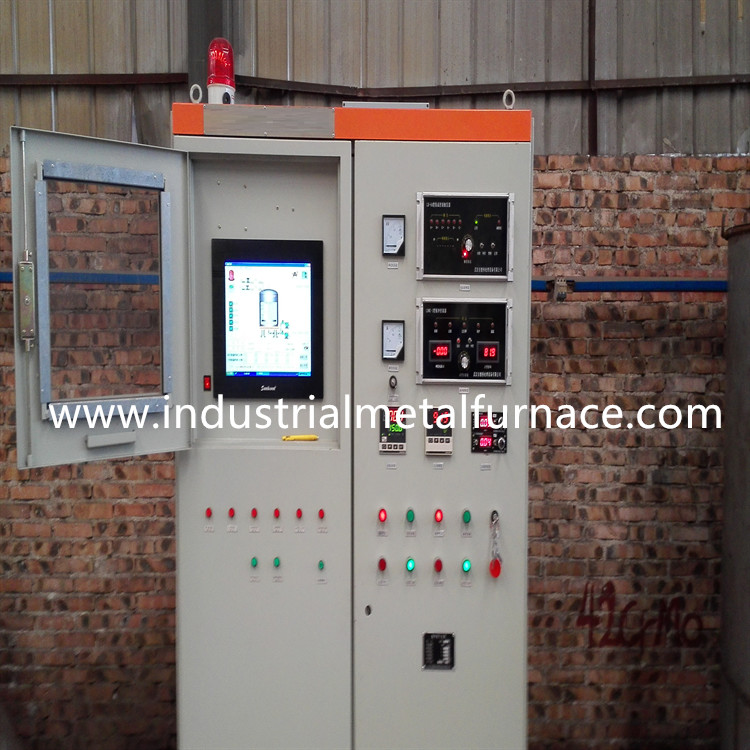

3.6 Tất cả các hoạt động và điều khiển được đưa vào từ máy tính và được hoàn thành bởi PLC để thực hiện điều khiển tự động quá trình.Điều khiển tự động được thực hiện bởi bộ điều khiển lập trình Mitsubishi và HMI, nhiệt độ và áp suất toàn bộ quá trình được điều khiển bởi PLC.Các chỉ số kỹ thuật của hệ thống như sau:
3.6.1.Độ chính xác kiểm soát nhiệt độ ± 1 ℃.
3.6.2.Độ chính xác kiểm soát áp suất ± 1Pa.
3.6.3.Lò xử lý nhiệt thấm nitơ sử dụng HMI để thiết lập các thông số quy trình và giám sát quá trình thấm nitơ trong thời gian thực.
4. Cấu hình thiết bị
| Mục | Sự chỉ rõ | Q'ty (bộ) |
| Cung cấp điện ion xung | WDLC-150AZ | 1 |

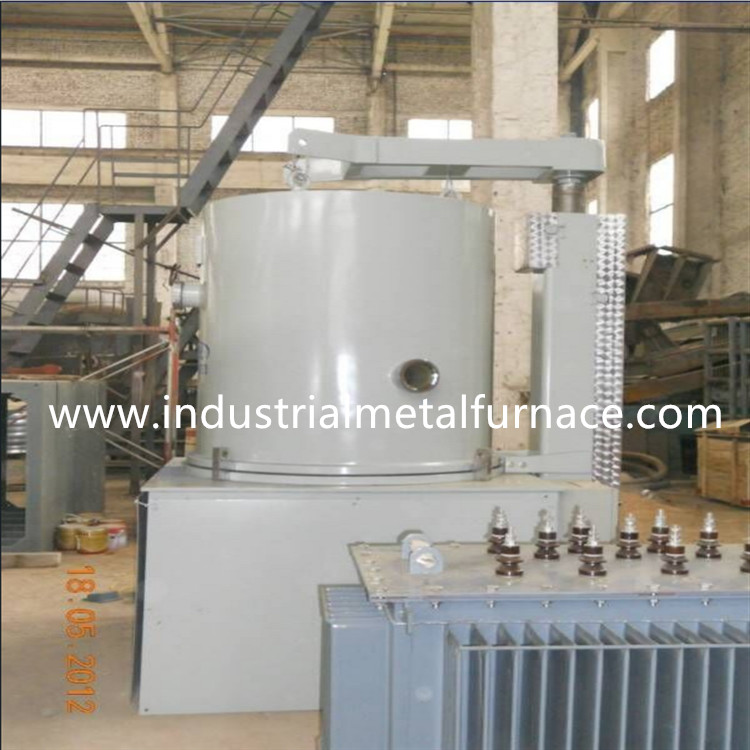

| Thân lò thấm nitơ ion chân không | Kích thước hiệu quả: φ1600 × 1200mm (H) | 1 |
| Bơm chân không | 2X-30 | 2 |
| Van bướm chân không điện | GID-65 (Ninh Ba) | 2 |
| Van điện từ chân không | DDC-JQ65 (Ninh Ba) | 2 |
| Bộ điều khiển lưu lượng khối lượng | D07 (Bắc Kinh) | 2 |
| Máy đo chân không áp suất tuyệt đối phim | ZJ-1C CHENGDU | 1 |
| Bộ điều khiển áp suất | Shimaden, Nhật Bản | 1 |
| bộ điều khiển nhiệt độ | Shimaden, Nhật Bản | 1 |
| Biến áp chỉnh lưu | 180KVA ngâm dầu (Vũ Hán) | 1 |
| PLC (bộ điều khiển lập trình) | Dòng FX, Mitsubishi | 1 |
| Máy tính điều khiển công nghiệp | Màn hình cảm ứng màu 15 " | 1 |
