200KW Lò nung đồng cảm ứng hai loại tắm cho đúc trọng lực, lò nung đồng
1. Mô tả chung
Lò đúc đồng trọng lực 200KW áp dụng thiết kế hai bể nóng chảy và hai cấu trúc thân cảm ứng.
Ưu điểm của cấu trúc này là cân bằng nhiệt độ của bể nóng chảy và tất cả các bộ phận của lò để
đạt được hiệu quả tiết kiệm năng lượng và cải thiện phạm vi khuấy điện từ để tất cả các phần tử trong
lò phân bố đều hơn.Mục đích của lò đúc đồng trọng lực: nấu chảy và giữ màu đỏ
đồng, đồng, đồng thau và các hợp kim đồng khác.
2. Thông số kỹ thuật của lò luyện đồng
| KHÔNG. | Mục | Tham số |
| 1 | Công suất tối thiểu | 0,3T |
| 2 | Tổng công suất định mức | 1,5 T |
| 3 | công suất định mức | 200KW |
| 4 | tan chảy năng lượng hồ bơi | 120KW |
| 5 | Nắm giữ quyền lực hồ bơi | 80KW |
| 6 | Điện áp định mức | 380V |
| 7 | Giai đoạn | 3P |
| số 8 | Tính thường xuyên | 50Hz |
| 9 | tốc độ nóng chảy | 0,5T/giờ |
| 10 | Nhiệt độ làm việc định mức | 1250℃ |
| 11 | Hệ số công suất |
0,45~0,5 (trước khi bù) 0,9~1 (sau khi bù) |
| 12 | Áp suất nước làm mát | (2~3)×105PA |
| 13 | Tiêu thụ nước làm mát | 7T/giờ (cuộn dây cảm ứng 3T/giờ, áo làm mát bằng nước 4T/giờ) |
3. Nguyên lý làm việc và cấu tạo chính
Lò đúc đồng được thiết kế dựa trên nguyên lý cảm ứng điện từ.từ trường xoay chiều
dòng điện được tạo ra sau khi cuộn dây cảm ứng được áp dụng với hiệu điện thế xoay chiều.Dòng điện từ đi qua miếng sắt
lõi để tạo thành một mạch từ khép kín.Dòng từ tính xen kẽ này tạo ra lực điện động và thứ cấp
dòng điện trong buồng nóng chảy.Dòng điện này chuyển đổi năng lượng điện thành năng lượng nhiệt thông qua điện trở của
điện tích kim loại và năng lượng nhiệt làm tan chảy kim loại trong buồng.
3.2 Lò nung nóng chảy đồng bao gồm thân lò, khung lò, thân cảm ứng, lò điện

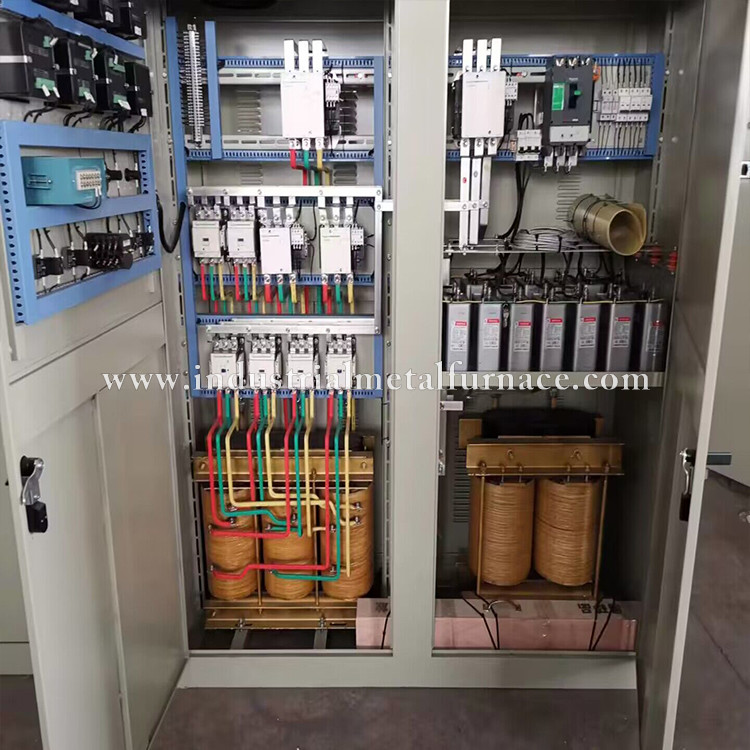

hệ thống làm mát, tủ điều khiển điện, v.v.
Dải điện áp lò điện: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.
3.3 Lò điện đúc trọng lực sử dụng hai cấu trúc cảm ứng lõi sắt thẳng đứng.Vỏ được làm bằng thép
đĩa.Bể thay lông được lót bằng vật liệu cách nhiệt và vật liệu chịu lửa, sau đó được xây dựng bằng
gạch chịu lửa.

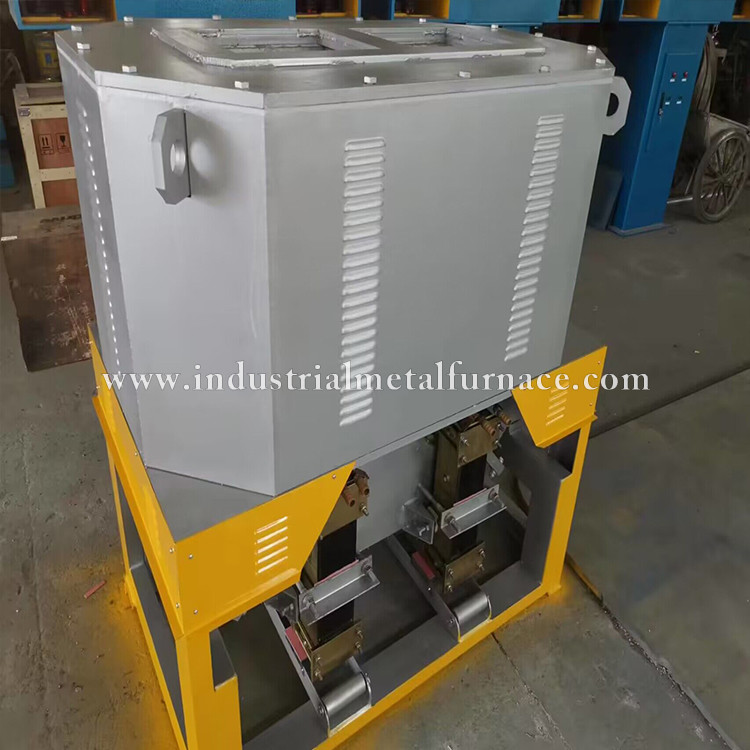

3.4 Thân cảm biến bao gồm hai cảm biến, hai lõi sắt và hai miếng rãnh nóng chảy.cảm biến
vỏ thân bao gồm vật liệu thắt nút chịu lửa và áo khoác làm mát bằng nước.Lò nung cảm ứng
cơ thể được làm mát bằng nước: để loại bỏ vật liệu chịu lửa một cách thuận tiện và giảm tổn thất điện năng của
vỏ thân cảm ứng, vỏ thân cảm ứng bao gồm hai nửa, với vật liệu cách điện được kẹp
ở giữa và vỏ thân cảm ứng dựa trên bề mặt mặt bích ở trên trong quá trình lắp ráp.
3.5 Trong quá trình nóng chảy, nhiệt độ nước đầu vào không được cao hơn 35oC và nước đầu ra
nhiệt độ phải cao hơn 55oC và lưu lượng nước phải được đo thường xuyên.Nếu lưu lượng nước là
thấp hơn lưu lượng nước yêu cầu, quy mô sẽ được làm sạch.
3.6 Chất lượng nước làm mát của lò cảm ứng công nghiệp phải đáp ứng các yêu cầu sau: giá trị PH
nằm trong khoảng 7 ~ 8, độ cứng không quá 7 và tổng hàm lượng chất rắn lơ lửng và chất rắn hòa tan
chất rắn không quá 10, để ngăn nước làm mát đóng cặn và chặn đường dẫn nước.
