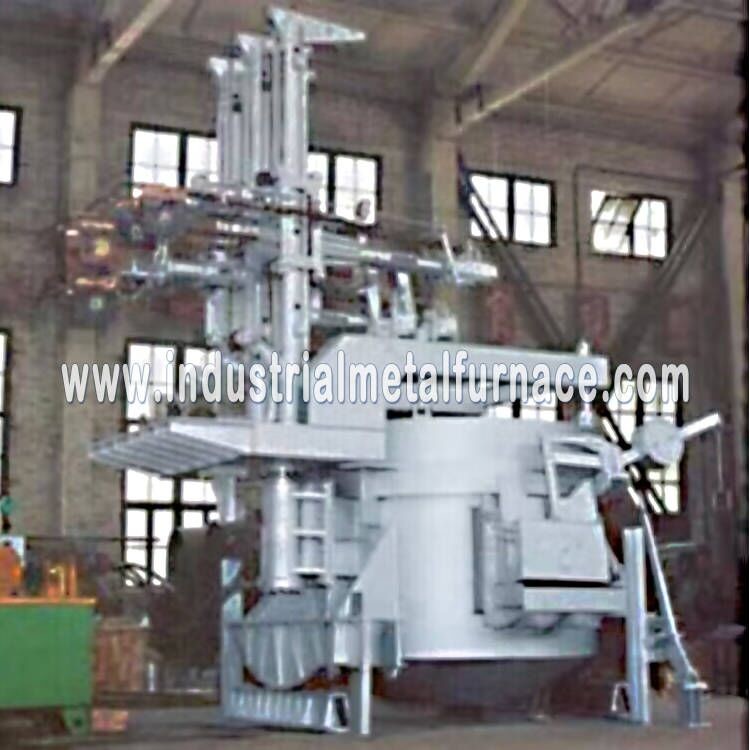

Lò nung hồ quang điện 2000kg cho cát silic, kim loại quý
1.Tổng quan
Lò hồ quang điện sử dụng năng lượng thông thường, tải hàng đầu với nắp lò không được vặn và
khai thác kênh để khai thác thép.Cấu trúc sử dụng loại tháo nắp bán thủy lực và lò.
Bố cục kiểu hố có thể giảm yêu cầu về chiều cao của nhà xưởng.
2.Các tính năng chính của elò hồ quang điện
Lò hồ quang điện để luyện thép này sử dụng lớp lót lò cơ bản hoặc lớp lót lò axit để luyện oxit,
làm giàu kim loại quý và các giống khác.
Lò hồ quang điện nàythiết bị có các tính năng chính sau:
▲ Thiết bị lò hồ quang điện được thiết lập với nắp lò có thể tháo rời, cơ chế bán thủy lực, tải trên,
khai thác qua máng khai thác và lắp đặt trong hố.
▲ Sử dụng cánh tay chéo dẫn điện loại ống đồng.
▲ Sử dụng cáp tiết diện lớn làm mát bằng nước.
▲ Áp dụng cấu trúc vỏ lò tích hợp.
▲ Đáy lò hồ quang điện sử dụng cấu trúc hình đĩa, giúp cải thiện độ tin cậy của thiết bị
và kéo dài thời gian sử dụng.
▲ Vòng quay của nắp lò áp dụng công nghệ bàn xoay lớn, giúp giảm sự dịch chuyển của
cáp làm mát bằng nước, giảm trở kháng, giảm tổn thất điện năng, giảm mức tiêu thụ điện năng và
giảm diện tích chiếm dụng.
▲ Bộ điều chỉnh điện cực PLC tiên tiến nhất được sử dụng để đảm bảo độ chính xác và độ tin cậy của điện cực
hệ thống ở mức độ lớn nhất.
▲Mạch nâng điện cực được trang bị để ngăn không cho điện cực bị đứt và đảm bảo hoạt động hiệu quả
của lò.
▲ Phương pháp điều chỉnh điện áp của máy biến áp là điều chỉnh điện áp không tải.
▲ Cuộn dây thứ cấp: Nén thân máy biến áp: Nén cuộn dây thông qua xi lanh dầu lò xo đặc biệt
đinh áp lực, tất cả các cuộn dây được lắp ráp toàn bộ và sấy khô chân không.
▲ Máy biến áp có thể bị quá tải 20% trong một thời gian dài và có đủ độ bền cơ học để đảm bảo rằng
nó có thể chịu được các tác động ngắn mạch thường xuyên.
▲ Máy biến áp là phương pháp làm mát bằng nước tuần hoàn dầu cưỡng bức (OFWF), áp dụng tuần hoàn dầu cưỡng bức không gặp sự cố
hệ thống làm mát bằng nước.
▲ Vật liệu lõi máy biến áp được làm từ các sản phẩm chất lượng cao.
▲ Dầu máy biến thế sử dụng dầu 25#.
▲ Máy biến áp được trang bị các chức năng bảo vệ khí nặng, khí nhẹ và bộ giảm áp, và khi tải
công tắc được trang bị các chức năng bảo vệ khí nặng.
4. Thông số kỹ thuật chính
| KHÔNG. | Mục | bạncon chít | Valu | Nhận xét |
| 1 | Công suất định mức của lò điện hồ quang | t | 2 | |
| 2 | đường kính vỏ | mm | Φ2200 | khai thác máng |
| 3 | Chiều cao nâng của nắp lò | mm | 200 | |
| Góc tháo nắp lò | ° | ～83 | ||
| Nâng và xoay nắp lò | lái xe thủy lực | |||
| 4 | Đường kính điện cực than chì | mm | 200 | |
| Đường kính tâm cực điện cực | mm | 620 | ||
| hành trình nâng điện cực | mm | 1100 | ||
| Điện cực lên/xuống tốc độ tối đa | mét/phút | 3/2.5 | ||
| phương pháp điều khiển | truyền động thanh răng | |||
| Dạng cánh tay điện cực | Tay chéo dẫn điện kiểu ống đồng | |||
| 5 | Khai thác góc | ° | 45 | tối đa |
| độ nghiêng xỉ | ° | 15 | tối đa | |
| 6 | Máy biến áp lò điện công suất định mức | KVA | 1250 | Có thể bị quá tải 20% |
| điện áp sơ cấp | KV | 6/10.3 | ||
| Không có áp lực cắt | V | 210-104 | Điều chỉnh điện áp không kích thích 5 cấp | |
| dòng điện thứ cấp | MỘT | 4000 | ||
| Hình thức làm mát máy biến áp | Làm mát bằng nước tuần hoàn dầu mạnh | |||
| 7 | áp suất làm việc của hệ thống thủy lực | MPa | 6 | |
| phương tiện làm việc | Dầu thủy lực chống mài mòn | |||
| số 8 | hệ thống nước làm mát | Nước công nghiệp (kể cả nước làm mát máy biến áp) | ||
| áp suất đầu vào | MPa | ＞0,3 | ||
| nhiệt độ nước đầu vào | ℃ | ≤32 | ||
| nhiệt độ nước | ℃ | ＜50 | ||
| Tiêu thụ nước làm mát | tôi3/h | ～20 |
Hồ quang điện EAF-1.5Tlò lửaPhạm vi cung cấp
| KHÔNG. | Mục | Nội dung và phạm vi | Hỏi'ty |
| 1 | Bộ phận cơ khí | ||
| 1.1 | Thân lò (φ2200) | Vỏ lò, máng khai thác, cơ cấu cửa lò, v.v. | 1 bộ |
| 1.2 | Vòng bao lò làm mát bằng nước | Vòng lò làm mát bằng nước, v.v. | 1 bộ |
| 1.3 | Cơ chế nâng điện cực | Ba bộ cột, thiết bị bánh xe dẫn hướng và các bộ phận cách điện, hộp giảm tốc giá đỡ | 1 bộ |
| 1.4 |
Nâng nắp và cơ chế quay |
Khung quay nắp lò, cơ cấu quay nắp lò, cơ cấu nâng hạ nắp lò | 1 bộ |
| Vòng bi quay nắp lò | 1 bộ | ||
| 1,5 | Cơ chế nghiêng lò | Giá đỡ nghiêng, giá đỡ ngang, bệ nghiêng, xoay nắp lò và hỗ trợ tháo vít | 1 bộ |
| 1.6 | Hệ thống làm mát | Nhà phân phối nước, bể hồi lưu, van đường ống và các dụng cụ liên quan | 1 bộ |
| 2 | Phần hiện tại cao | ||
| 2.1 | cánh tay chéo dẫn điện | Loại ống đồng dẫn điện chéo dẫn điện 3 miếng, kẹp, vòng giữ, v.v. | 1 bộ |
| 2.2 | Hệ thống mạng ngắn | Bộ bù linh hoạt, ống đồng dẫn điện, khớp nối cáp, giá đỡ và ốc vít, bộ phận cách điện, v.v. | 1 bộ |
| Máy biến dòng | 3 chiếc | ||
| 2.3 | cáp làm mát bằng nước | Cáp làm mát bằng nước tiết diện lớn | 1 bộ |
| 3 | Hệ thống thủy lực | ||
| 3.1 | Trạm thủy lực | Bình dầu, bộ lọc dầu áp suất cao, khối van tích hợp, thiết bị làm mát, bình tích áp | 1 bộ |
| 3.2 | xi lanh thủy lực | xi lanh nghiêng | 1 |
| xi lanh kẹp điện cực | 3 | ||
| Xi lanh quay nâng nắp lò | 1 | ||
| 4 | Bộ phận điện | ||
| 4.1 | máy biến áp lò | HSSP-1250KVA, phụ kiện máy biến áp và két làm mát dầu-nước | 1 bộ |
| 4.2 | hệ thống áp suất cao | Tủ công tắc chân không 10KV (6KV) | 1 bộ |
| 4.3 | Nền tảng điều khiển điện hạ thế và hệ thống điều khiển tự động | Tủ điện hạ thế, tủ điện điều khiển, bàn thao tác chính PLC và hộp thao tác hiện trường | 1 bộ |
