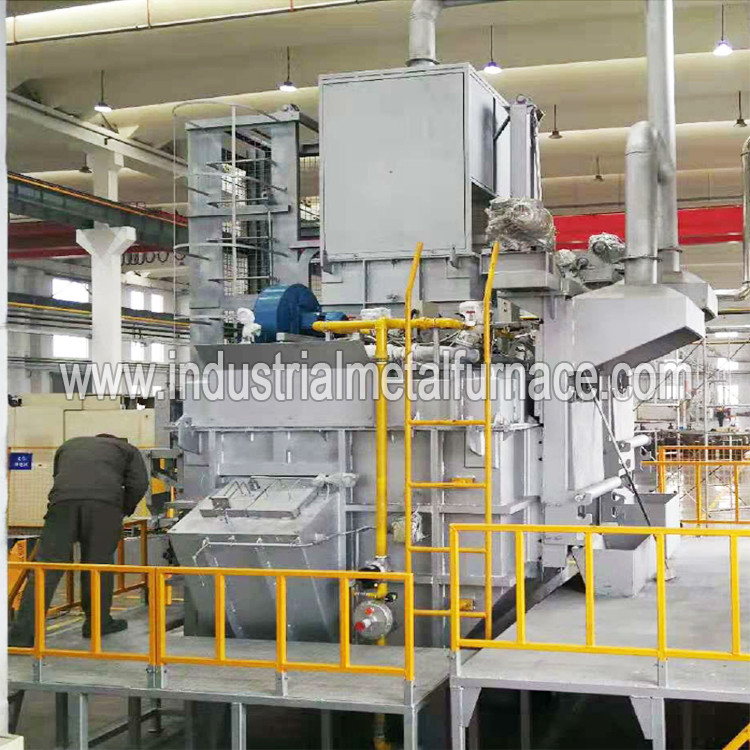

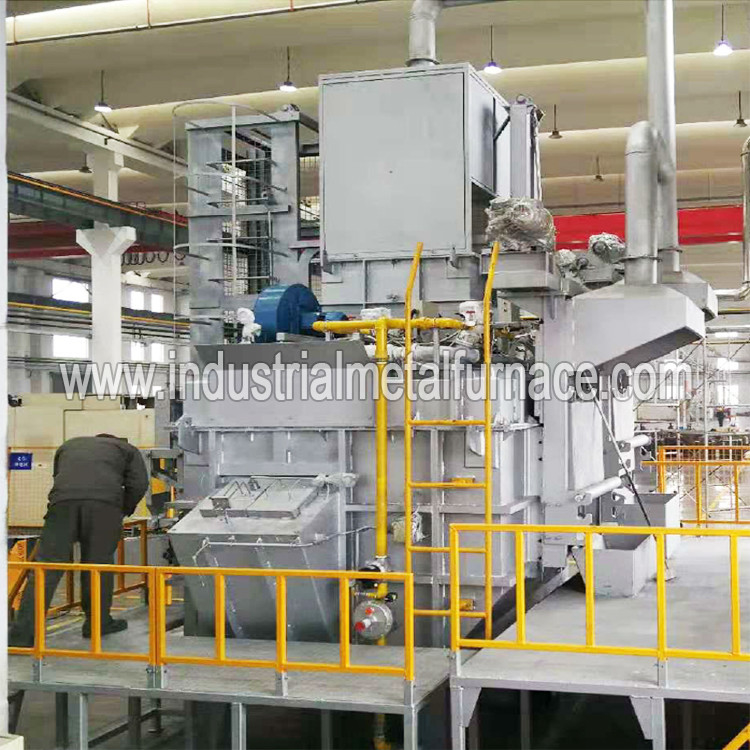

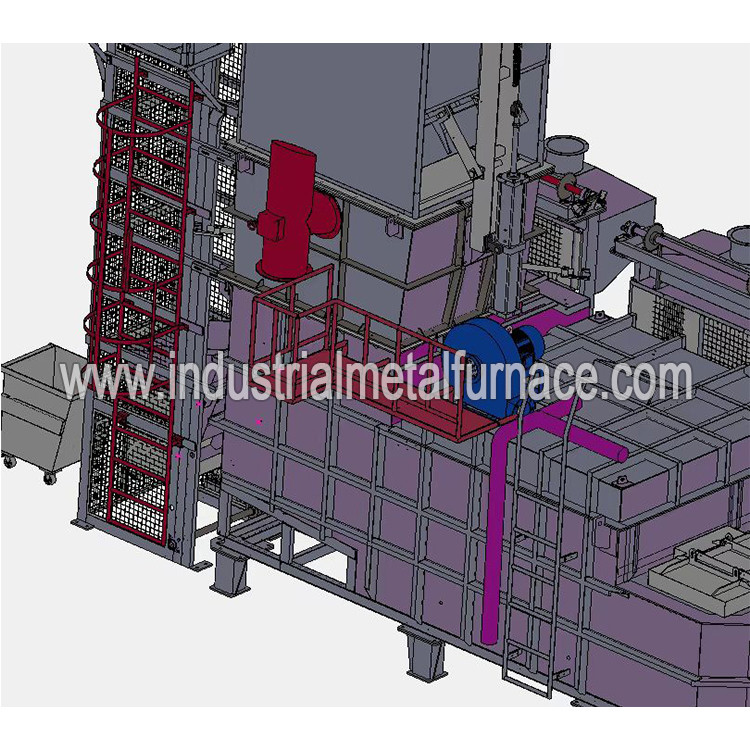

1. Giới thiệu chung
Lò nấu chảy nhôm âm vang hợp kim nhôm có cấu trúc nhỏ gọn cho cả chức năng nấu chảy và bảo quản nhiệt.
Bể nóng chảy được hình thành bằng vật liệu đúc nhôm chống dính một lần, có tính năng cường độ cao, dễ dàng
để làm sạch và tuổi thọ dài.Lò sử dụng thương hiệu đầu đốt nổi tiếng, có đánh lửa tự động, kiểm soát nhiệt độ
và các thiết bị cảnh báo nhiệt độ quá cao.
2. Thông số kỹ thuật
|
2.1 Model: WDL-RJL-2500; 2.2 Công suất lò: 6000kg; 2.3 Tốc độ nóng chảy: 2500kg/giờ (ở phương pháp làm việc liên tục); 2,4 nhiệt độ chất lỏng nhôm: 720 ℃; 2,5 độ chính xác kiểm soát nhiệt độ: ±10℃; 2.6 Nhiên liệu: khí thiên nhiên, trị số 8600Kcal/M3 Áp suất khí: 5-8KPa (50-80mbar); Nguồn điện 2.7: 380V 50HZ 17.5KW; 2.8 khí nén: 0.5-0.7Mpa 1.5m3/h (có sấy khô và tách nước dầu) Chiều cao ổ cắm chất lỏng bằng nhôm 2,9: 1650mm; 2.10 phương pháp đầu ra: đầu ra loại nút khí nén; 2.11 Tiêu thụ gas: 1) ít hơn 65N3/tấn nhôm (cần đáp ứng các điều kiện sau: hàm lượng phế liệu trong vật liệu trả lại dưới 5%, đặc biệt khi không có phế liệu dễ bị oxy hóa; tỷ lệ vật liệu nóng chảy là 50% đối với vật liệu trả lại (tỷ trọng 400-500kg /M3) và 50% đối với thỏi; nhiệt độ của chất lỏng nhôm nóng chảy sau khi nóng chảy là 750°C.) 2) Nhỏ hơn 58M3/tấn nhôm (hoạt động liên tục, không có chất nhờn và nước, không có phế liệu nhôm, 30% nguyên liệu lò nấu chảy nhôm phế liệu (mật độ 400-500kg/M3), 70% nhôm thỏi; nhiệt độ chất lỏng nhôm nóng chảy, dựa trên 720℃) 3) Nhỏ hơn 55M3/tấn nhôm (100% đối với phôi hoạt động liên tục; nhiệt độ chất lỏng nhôm sau khi nóng chảy dựa trên 720°C.) Thời gian tính toán được tính sau khi nguyên liệu được đưa vào và nguyên liệu thô đầu vào mỗi giờ lớn hơn hoặc bằng khối lượng nóng chảy mỗi giờ.Khi đạt đến nhiệt độ của chất lỏng nhôm và chất lỏng nhôm được xả ra, lượng nước đầu ra đạt hiệu suất nóng chảy do thiết bị chỉ định và tối thiểu 3 giờ là một chu kỳ thống kê, lấy giá trị trung bình làm tiêu chuẩn tiêu thụ năng lượng đơn vị. 2.12 nhôm thỏi: R14 hoặc ADC12, trọng lượng trung bình: 8kg trở xuống; 2.13 nhiệt độ chất lỏng nhôm tối đa: 750°C; 2.13 tỷ lệ lấp đầy buồng nóng chảy: 50% (phế liệu không được đóng gói); 2.14 Kích thước tối đa của vật liệu tái chế: phải nhỏ hơn kích thước bên trong xe đẩy vật liệu; Lưu ý: Các thông số trên phải thỏa mãn các điều kiện sau: A) Lò luyện nhôm phải ở trạng thái ổn định hoạt động liên tục trong hơn 6 giờ. B) Mức tiêu thụ nhiên liệu trung bình trong 3 giờ tan chảy liên tục là giá trị được tính toán. C) Nhiệt trị thực của nhiên liệu là 8600Kcal/NM3. D) Lò nấu chảy kim loại công nghiệp và các thiết bị đi kèm đang hoạt động bình thường. E) Mức tiêu thụ năng lượng của quá trình khử khí, loại bỏ xỉ và thời gian giữ không được bao gồm trong phạm vi tiêu thụ năng lượng. |
3.1 Hệ thống đốt bao gồm quạt, van bướm, van bi, công tắc áp suất, đồng hồ đo áp suất, van điện từ,
Phát hiện tia cực tím, ống kim loại và đầu đốt.Đầu đốt buồng nóng chảy thuộc loại ngọn lửa dài và đầu đốt buồng giữ
thuộc loại ngọn lửa phẳng.
3.2 Hệ thống đốt được thiết lập với nhiều phát hiện khác nhau để đảm bảo thiết bị hoạt động bình thường: A. Phát hiện tia cực tím,
để phát hiện xem đánh lửa đầu đốt có thành công hay không;B. Phát hiện mức chất lỏng, khi chất lỏng nhôm bên trong lò đạt đến
mức cao, đầu đốt sẽ chạy ở mức công suất thấp hơn;C. Phát hiện áp suất, khi áp suất trong hệ thống đường ống không bình thường,
hệ thống đưa ra cảnh báo.
Lò nấu chảy kim loại đốt bằng khí sử dụng sự kết hợp của một số thành phần điện để kiểm soát
đối tượng nhiệt độ, do đó đảm bảo hoạt động an toàn và đáng tin cậy của thiết bị được kiểm soát.Các chức năng chính
của hệ thống điều khiển điện là: bộ điều khiển tự động, cảm biến, máy phát, bộ truyền động (phần tử điều khiển cuối cùng),
giao diện đầu vào-đầu ra (giao diện I/O)
và các thành phần khác của điều khiển vòng kín.
Điều khiển nhiệt độ phi tuyến tính và thay đổi theo thời gian, thời gian đáp ứng nhanh và độ chính xác cao.Ổn định hệ thống điều khiển
và khả năng thích ứng.
Bộ điều khiển khả trình PLC của lò nấu chảy nhôm phế liệu tương tác với HMI để thực hiện bên trong
hoạt động logic, tuần tự
hoạt động điều khiển và đầu ra tương tự, cung cấp một giải pháp lý tưởng để dễ dàng kiểm soát nhiệt độ lò.
4.1 Khả năng chịu đựng môi trường mạnh mẽ
Dựa trên khả năng chịu đựng tốt với các điều kiện môi trường, mức độ bảo vệ cao, bao gồm cả hoạt động
nhiệt độ và nhiệt độ bảo quản rộng hơn.
4.2 chức năng mạnh mẽ: màn hình cảm ứng hỗ trợ dữ liệu và chức năng lưu trữ hồ sơ cảnh báo, nhiệt độ thông minh mạnh mẽ
chức năng hiển thị xu hướng quản lý, có khả năng giao tiếp mạnh mẽ và phong phú, Ethernet tích hợp
giao diện truyền thông, cổng USB, giao diện truyền thông RS-485, cổng nối tiếp phụ kiện (tín hiệu RS232/485 SB
bảng), mô-đun mở rộng EM.lệnh giao thức nô lệ modbus.khe cắm thẻ micro SD, thiết bị đầu cuối nguồn cảm biến CPU.
5. Danh sách thành phần chính của lò nung nhôm
|
KHÔNG. |
Tên |
Người mẫu |
Số lượng |
| 1 | Bộ điều khiển PLC (Siemens) | CPU THÔNG MINH S7-200 SR60 | 1 |
| 2 | Mô-đun đầu vào tương tự PLC | S7-200 THÔNG MINH EM AT04 | 1 |
| 3 | Mô-đun đầu ra tương tự PLC | S7-200 THÔNG MINH EM AQ02 | 1 |
| 4 | Màn hình cảm ứng (Siemens) | THÔNG MINH 1000 TỨC LÀ | 1 |
| 5 |
Bộ ngắt mạch thu nhỏ Schneider |
IC652P C10A | 1 |
| 6 | Cầu dao động cơ Schneider | GV2-ME12C | 1 |
| 7 | Công tắc tơ AC Schneider | LC1D12M7C | 1 |
| số 8 | Rơ le trung gian Schneider | RXM2LB2P7 | 5 |
| 9 | Công Tắc Nút Nhấn Schneider | XB5AW33BIC | 2 |
| 10 | Công tắc dừng khẩn cấp Schneider | XB5ASS542C | 1 |
| 11 | Đèn tín hiệu Schneider | XB2-BVM3LC | 3 |
| 12 | Cảm Biến Quang Điện OMRON | E3Z-T61 2M | 2 |
| 13 | kết nối nhiệm vụ nặng nề | HDH024-01 | 2 |
| 14 | Đầu báo ngọn lửa (que phát hiện ion) | M14 | 1 |
| 15 | Bộ điều khiển chương trình đánh lửa (Honeywell) | TBC2800/A10000 | 2 |
| 16 | Biến áp đánh lửa (Zhe I) | BGY004-8/GS25P 220V | 2 |
| 17 | Công tắc từ | CS1-U | 1 |
| 18 | Thiết bị truyền động động cơ tỷ lệ (Honeywell) |
M7284A1004 (Điện áp xoay chiều 220V 7284) |
2 |
| 19 | Van điện từ đánh lửa và đốt gas (Nhật Bản CKD) | AB4103-07 (Điện áp xoay chiều 220V) | 2 |
|
20 |
Van điện từ đốt nóng chảy khí (Honeywell) | DN80 (Điện áp xoay chiều 220V) |
2 |
|
21 |
Van điện từ giữ gas (Honeywell) | DN40 (Điện áp xoay chiều 220V) |
1 |
| 22 | Đầu báo ngọn lửa FIREYE | UV1AL-6 | |
| 23 |
Van giảm áp ý phù hợp |
DN65 | 1 |
| 24 |
Van bướm thủ công Tốt nhất |
(Chủ đề DN80 có tỷ lệ) | 1 |
| 25 | Van khí chính (Honeywell) | DN80 (Điện áp xoay chiều 220V) | 1 |
| 26 | Công tắc áp suất gas (Dungs) | A2210 (Báo động áp suất thấp) | 1 |
| 27 | Công tắc áp suất gas (Dungs) | A2310 (Báo động điện áp cao) | 1 |
| 28 | Công tắc áp suất không khí (Dungs) | A2310(Báo động áp suất thấp) | 1 |
|
29 |
Thiết bị phát hiện vật liệu trong tháp lò (hệ thống Omron) | E3JK-5M (220V) |
1 |
|
30 |
Thiết bị phát hiện mức chất lỏng trong phòng (hệ thống Omron) | 61F-GP-N |
1 |
| 31 | Xi lanh nắp lò (Taiwan Airtac) | SC125X800STCM1 | 1 |
| 32 | Xi lanh khí cổng xả (Taiwan Yadec) | SC80×200-CA-CB | 1 |
| 33 | Linh kiện điện áp thấp | OMRON, Schneider, v.v. |
Ghi chú: Thương hiệu linh kiện cho các linh kiện của lò đúc nhôm
có thể được thay đổi thành những cái tương đương mà khách hàng không nhận thấy do không có sẵn những cái hiện tại.
