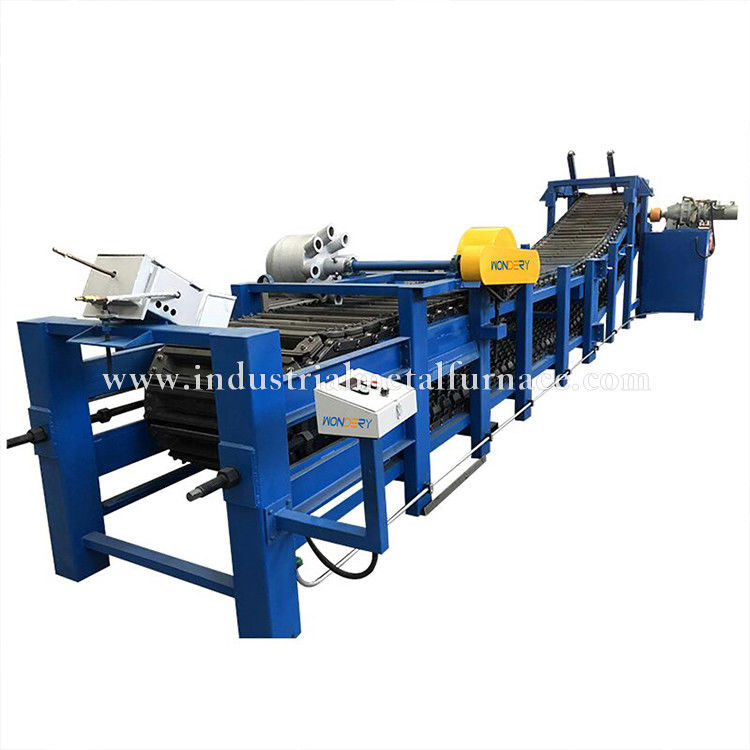

5M Máy đúc thỏi đồng 30KG hoàn toàn tự động
1Sử dụng và đặc điểm
1.1 Sử dụng thiết bị:
Hệ thống nóng chảy và đúc đồng được sử dụng cho sản xuất hoàn toàn tự động được kiểm soát 30 kg lớp
đồng thỏi. Trước khi đổ chất lỏng đồng vào khuôn đúc thỏi, khuôn đúc thỏi nên được
Máy đúc có thể đáp ứng các yêu cầu của các máy đúc khác nhau.
các yêu cầu về sản xuất liên tục 24 giờ và các yêu cầu về quy trình sản xuất đúc thép.
1.2 Dòng chảy quy trình:
Các chất lỏng đồng chảy vào bộ phân phối của máy đúc thỏi, nó được phân phối đồng đều vào đúc thỏi
khuôn của máy đúc nhựa chuỗi.
1.3 Tính năng thiết bị:
Máy đúc thùng đồng thông qua chế độ lưu thông tuyến tính. phần truyền tải điện thông qua bánh pin cycloid
Nguồn năng lượng chỉ là 3,0KW, tiết kiệm năng lượng hơn và
thiết bị trực tiếp hiển thị tốc độ của máy đúc mỗi phút.
phương pháp tháo khuôn cơ học.
2.Phạm vi cung cấp
| No. | Điểm | Số lượng | Đơn vị | Chú ý |
| 1 | Cơ thể thiết bị | 1 | tập hợp | 100*50*4.0mm ống hình chữ nhật. |
| 2 | Hệ thống giảm bánh pin cycloidal (bao gồm động cơ và trình điều khiển) | 1 | tập hợp | 3 KW k series, Thương mại quốc tế |
| 3 | Chuỗi lớn và nhỏ (bao gồm cả máy bôi dầu chuỗi đơn giản) | 1 | tập hợp | P -200mm F-60 đường kính cuộn |
| 5 | Máy gia công | 1 | tập hợp | |
| 6 | 30kg khuôn thùng đồng, khuôn thép đúc chống nhiệt, vít, vv | 50 | PC | 2 năm bảo hành QT450 |
| 7 | Máy pha 8 miệng | 1 | pc | Quá trình đúc mới |
| 8 | Các vật liệu tiêu thụ (cây hàn, sơn, v.v.) | 1 | tập hợp | |
| 9 | Hệ thống điều khiển điện | 1 | tập hợp | Schneider, Omron, Schneider, Mitsubishi, Siemens, vv |
| 10 | Hệ thống làm mát phun | 1 | tập hợp | |
| 11 | Cơ chế tháo khuôn | 1 | tập hợp | 2 bộ búa cơ khí |
3Thành phần thiết bị (khu vực cung cấp)
3.1 Máy đúc vàng đồng chủ yếu bao gồm: khuôn đúc vàng sắt đúc, hệ thống căng phía sau, đồng
hệ thống phân phối chất lỏng, hệ thống làm mát phun nước, thiết bị bôi dầu chuỗi đơn giản, hệ thống đốt và nướng bằng tay,
Hệ thống điều khiển điện, thân máy đúc thỏi (bao gồm hệ thống tháo khuôn cơ học và hệ thống truyền điện).

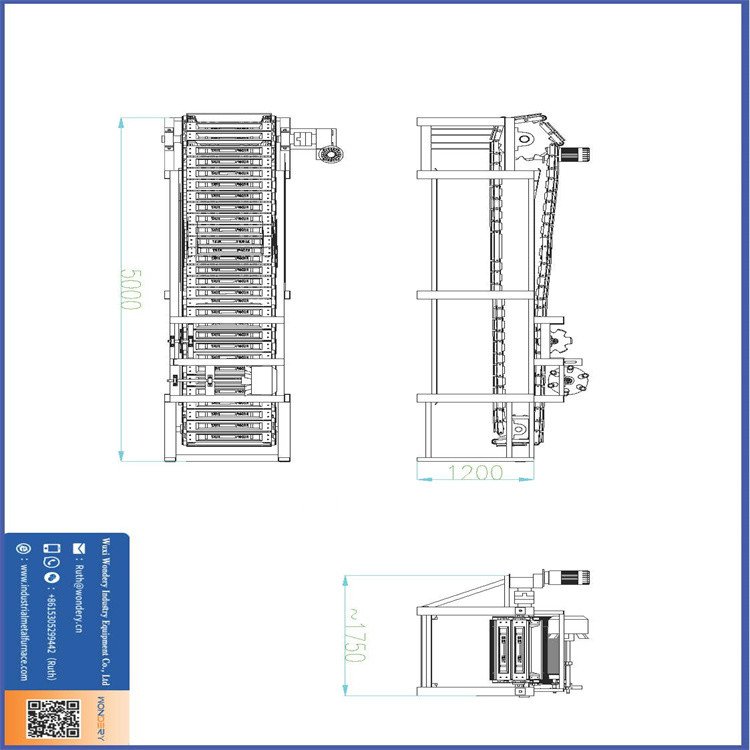

Toàn bộ chiều dài đường cong là trong vòng 5 mét.
Máy đúc thỏi có những lợi thế của phân phối tự động đồng nóng chảy, điều chỉnh tốc độ tần số biến đổi,
hiệu quả sản xuất cao, trọng lượng thỏi đồng đều, mức độ tự động hóa cao, cường độ lao động thấp, dễ vận hành và
bảo trì đơn giản. Máy đúc thỏi được sản xuất theo các tiêu chuẩn quốc gia hiện hành.
3.2 khuôn thạch: khuôn thạch được làm bằng sắt dẻo QT450 để đảm bảo tuổi thọ của khuôn thạch.
Trọng lượng của thỏi là 30 kg. Có 50 khuôn thỏi.
thiết bị thắt chặt để bù đắp cho việc nới lỏng chuỗi do mở rộng nhiệt.
3.3 hệ thống phân phối chất lỏng đồng, 1 bộ
3.4 Làm mát bằng phun nước
Máy đúc thỏi được trang bị một hệ thống làm mát luồng với hiệu ứng làm mát tốt.
được làm mát bằng cách làm mát gián tiếp ở đáy.
3.5 Hệ thống điều khiển điện
Các thành phần điện của hệ thống điều khiển (điểm báo, nút, tiếp xúc, công tắc không khí, v.v.) được chọn
từ các thương hiệu nổi tiếng quốc tế như Omron, Schneider, Mitsubishi, và Siemens.
Máy đúc được điều chỉnh bằng cách chuyển đổi tần số.
3.6 Máy đúc nhựa
Cơ thể chính của máy đúc bao gồm: bộ phận truyền tải, khung, tháo khuôn cơ học, v.v.
3.6.1 Phần truyền tải
Phần truyền tải bao gồm một động cơ điều chỉnh tốc độ tần số biến, một bộ giảm, vòng bi, chuỗi,
dây chuyền được làm bằng thép mangan, đường dài 200mm, tấm dây chuyền
Độ dày là 8mm, vật liệu là 40Mn, vật liệu cuộn là 45 Gr và đường kính là 60mm.
không dưới 3 năm theo yêu cầu của hướng dẫn. Mỗi bộ thiết bị đi kèm với hai bộ
của các máy dầu tự động đơn giản.
3.6.2 Khung máy đúc nhựa
Theo tiêu chuẩn quốc gia, các cột được làm bằng ống hình chữ nhật 100 * 50 * 4.0mm.
được củng cố đúng cách theo nhu cầu của thiết bị để ngăn ngừa biến dạng trong các hoạt động đúc bình thường
và đảm bảo sự vững chắc và thẩm mỹ của toàn bộ thiết bị.
khung ngang nhiều phần với một phần lái (kết thúc cắt) và một phần cuối căng (kết thúc đổ).
3.6.3 Cơ chế tháo khuôn thỏi đồng
Máy đúc thùng đồng sử dụng hệ thống tháo khuôn đồng cơ học.
Trong điều kiện bình thường, công suất sản xuất của mỗi dây chuyền đúc là khoảng 1 T / h.
4- Điều kiện trang web và tiện ích cho mỗi đường đổ cung cấp bởi người mua
Nhu cầu nước và điện:
Điện áp: biến động tối đa (+10% 380V/220V ba pha bốn dây/50Hz)
Trọng lượng kết nối tối đa: Khoảng 3,0 kW (bao gồm động cơ bơm thoát nước)
Tiêu thụ nước làm mát: khoảng 3 mét khối/giờ
áp suất nước làm mát 0,20-0,30MPa;
Nhiệt độ nước làm mát: nhiệt độ bình thường (cần có bể làm mát lưu thông bên ngoài,
nhiệt độ thoát nước trong vòng 60 độ.
