6 * 2.3 * 2.4 M Enamel Sintering Electric Bogie HearthCửa lòđối với tàu áp suất
1.Ứng dụng
RT3-800-10 loại xe tải lò sưởi lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò lò
chủ yếu dành cho các quy trình xử lý nhiệt, đặc biệt bao gồm sintering
lò này, với thiết kế kiểu xe đẩy, cung cấp
khả năng xử lý nhiệt hiệu quả và chính xác, đảm bảo điều kiện tối ưu cho
Các tính năng và chức năng tiên tiến của nó
làm cho nó trở thành một công cụ không thể thiếu trong sản xuất và chế biến mịn
container, tạo điều kiện sản xuất chất lượng cao và tăng hiệu suất tổng thể
và độ bền của các sản phẩm cuối cùng.
2.Các thông số kỹ thuật chính
| Không, không. | Điểm | Các thông số kỹ thuật |
| 1 | Năng lượng định giá | 800 kW (1-100%) điều chỉnh |
| 2 | Các thông số cung cấp điện | 380V, 3 giai đoạn, 50Hz |
| 3 | Nhiệt độ định danh | 1050°C, nhiệt độ chung 900-1000°C |
| 4 | Tốc độ sưởi ấm lò trống | ≤ 2h |
| 5 | Số lượng vùng kiểm soát | 6 vùng kiểm soát nhiệt độ độc lập |
| 6 | Kích thước hoạt động thực tế | 6000 × 2300 × 2400 mm (chiều dài × chiều rộng × chiều cao) |
| 7 | Kích thước thân lò | 6800 × 3350 × 3850 mm (chiều dài × chiều rộng × chiều cao) |
| 8 | Trolley ra khỏi khu vực | ~14700mm chiều dài |
| 9 | Kết nối các yếu tố sưởi ấm | YYYYY |
| 10 | Độ đồng nhất nhiệt độ | ±10°C |
| 11 | Độ chính xác điều khiển nhiệt độ thiết bị | ± 1°C |
| 12 | Mất điện trong lò trống | ≤ 10% |
| 13 | Phương pháp điều khiển nhiệt độ |
Thyristor · PID regulator · Đảo máy đo nhiệt độ Nhật Bản 32 giai đoạn, với 485 giao diện truyền thông và màn hình cảm ứng 14 inch Màn hình cảm ứng có thể ghi lại dữ liệu lịch sử trong hơn một năm, lưu trữ hơn 10 quy trình và có báo động nhiệt độ cao. Máy ghi âm cảm ứng màn hình màu 7 inch ghi lại đường cong tăng nhiệt |
| 14 | Nhiệt độ tăng của tường bên ngoài lò | < 40 °C |
| 15 | Vật liệu của yếu tố sưởi ấm | OCr21AL6Nb (dải) |
| 16 | Vật liệu đáy lò | Thép chịu nhiệt Ni7N tổng độ dày 30mm |
| 17 | Phương pháp tải | Phần làm việc được nâng lên bề mặt xe tải, và xe tải được đẩy vào nhiệt |
| 18 | Biểu mẫu lót lò | Sử dụng cấu trúc sợi chống cháy nhiệt độ cao |
| 19 | Hình thức mở và đóng cửa lò | 1 bộ thang máy điện 2 tấn di chuyển lên và xuống và trọng lượng riêng của nó nén và niêm phong |
| 20 | Biểu mẫu nhập và xuất xe tải | 1 bộ 7.5KW cycloidal pinwheel reducer điều khiển bánh xe vào và ra |
| 21 | Chế độ cung cấp điện cho xe tải | Vòng cuộn tự động |
3.Khởi đầu về cấu trúc

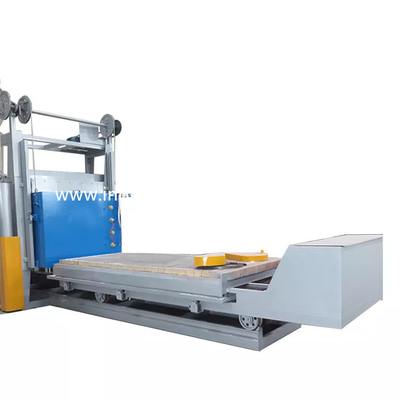

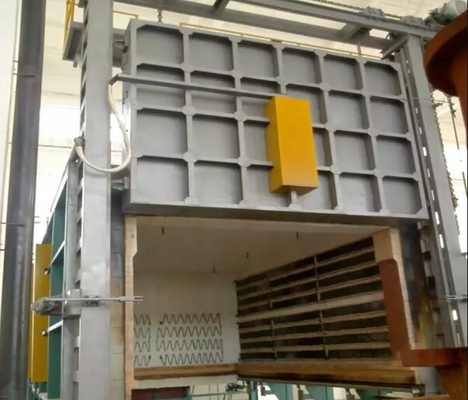

RT3-800-10 loại xe đẩy điện kháng bogie lò sưởi chủ yếu bao gồm vỏ lò,
Lớp lót lò, cửa lò và cơ chế nâng cửa lò, ép cửa lò
và cơ chế niêm phong; xe tải mang tải và cơ chế kéo xe tải, lò
Cơ chế niêm phong thân xe và xe tải; các yếu tố sưởi ấm và thiết bị cố định; lò
Hệ thống điều khiển nhiệt độ tự động vv
4.Phạm vi cung cấp
| Không, không. | Điểm | Số lượng | Nhận xét |
| 1 | Cơ thể lò | 1 bộ | |
| 2 | Xe tải | 1 bộ | Bao gồm tấm đáy lò |
| 3 | Hệ thống truyền động điện | 2 bộ | 1 bộ xe đẩy, 1 bộ cửa lò |
| 4 | Các yếu tố sưởi ấm | 1 bộ | Dải kháng cự |
| 5 | Hệ thống điều khiển nhiệt độ | 1 bộ | |
| 6 | Tủ điều khiển | 2 bộ | 2000*800*600mm |
| 6.1 | Thiết bị điều khiển nhiệt độ | 4 bộ |
Chương trình 32 phân đoạn, với 485 giao tiếp |
| 6.2 | Màn hình cảm ứng 14 inch | 1 bộ | |
| 6.3 | Thyristor | 18 bộ | 800A |
| 6.4 | Đường dây bồi thường | 120m | |
| 6.5 | Bộ nhiệt | 6 | 0-1200 |
| 6.6 | Đồ hỗ trợ điện | 1 bộ |
Chuyển đổi không khí thyristor, Ammeter, voltmeter, nhiệt Relay, switch, vv. |
| 7 | Dữ liệu kỹ thuật | 1 phần trăm | |
| 7.1 | Sơ đồ cơ bản | 1 phần trăm | |
| 7.2 | Sơ đồ sơ đồ điện của hệ thống điều khiển nhiệt độ | 1 phần trăm | |
| 7.3 | Hướng dẫn sử dụng lò điện | 1 phần trăm | |
| 7.4 | Chứng chỉ sử dụng lò điện | 1 phần trăm |
5.Các nhà sản xuất thành phần chính của lò đáy xe hơi
| Không, không. | Điểm | Các nhà sản xuất | Mô hình |
| 1 | Máy điều khiển nhiệt độ | Japan SHIMADEN |
SR13 với 32 phân đoạn lập trình và 485 thông tin liên lạc |
| 2 | Thyristor | Jiangsu Danxiang | KS800A |
| 3 | Dải kháng cự | Bắc Kinh Shougang | 0Cr25AL5 |
| 4 | Sợi lửa | Tập đoàn Shandong Luyang | Tiêu chuẩn 1260 |
| 5 | Đồ gạch lửa |
Henan Zhengzhou Wanchao Vật liệu lửa |
1300 viên gạch nặng + 1000 gạch tiêu chuẩn |
| 6 | Máy giảm | Động cơ truyền tải Jiangsu Yifan | 7.5KW cycloid reducer |
| 7 | Các thành phần điện | Đẹp | |
| 8 | Bàn đáy lò | Jiangsu Xinghua Jianda | Thép chịu nhiệt Ni7N |
| 9 | 10Màn hình cảm ứng 1 inch | Shenzhen Kunlun Công nghệ | 14 inch |
| 10 | Máy ghi màn hình màu 7 inch | Xiamen Yudian | Máy ghi âm 6 kênh |
