lò nóng chảy kim loại công nghiệp hiệu quả cao để dập tắt trục HRC50-55 2,5-3mm Lớp làm cứng

Lò nóng chảy kim loại công nghiệp hiệu quả cao để làm nguội trục HRC50-55 2,5-3mm Lớp cứng

1. Yêu cầu của người dùng

2. Thiết bịSsự bầu cử,Compi vàDEsignRphương trình

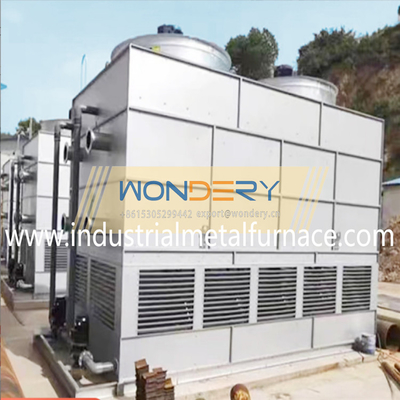

Thành phần lựa chọn: Dựa trên các yêu cầu do công ty của bạn đề xuất, chúng tôi khuyên bạn nên

bộ hoàn chỉnh sau đây các thiết bị làm cứng cảm ứng (nguồn cung cấp năng lượng cảm ứng của

200kw, tần số làm việc là 8-30kHz), bao gồm các thiết bị cụ thể sau:

3. Quá trình hoạt động:Thiết bị di chuyển phôi lên xuống để quét

làm dịu đi.

Quá trình dập tắt: Nó có thể được tải thủ công hoặc bằng robot. 1. Điều chỉnh máy biến áp di động

cuộn dây vào trung tâm sưởi ấm của sản phẩm, sử dụng chương trình đã chỉnh sửa để bắt đầu sưởi ấm tự động,

điều chỉnh công suất tương ứng theo tốc độ nhiệt độ trong quá trình gia nhiệt và khi

Việc sưởi ấm kết thúc, ngừng sưởi ấm, làm mát trì hoãn, đặt lại phần trên và phần dưới,

và xử lý được hoàn thành. → Lấy phôi.

Yêu cầu thiết kế: Thiết bị được yêu cầu phải có chế độ tự động và chế độ thủ công.

Các yêu cầu cụ thể như sau:

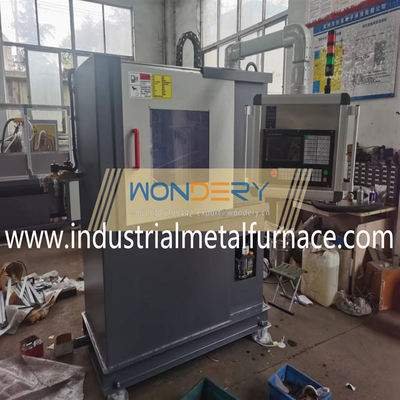

1) Máy công cụ áp dụng cấu trúc công cụ máy bay thẳng đứng. Hệ thống có hướng dẫn

và các chức năng tự động, và máy trạm có thể được xoay, nâng và hạ xuống.

2) Việc bắt đầu và dừng nguồn điện phải có hai chế độ: "Điều khiển thủ công" và "điều khiển từ xa".

3) Tần số dao động cung cấp điện 8-30kHz, công suất định mức 200kw.

4) Yêu cầu chính xác định vị lặp lại của nền tảng di chuyển của máy làm nguội

Máy biến áp công cụ là .05mm.

5) Toàn bộ bộ thiết bị phải có chức năng hoạt động thủ công và tự động và

Bảng điều khiển thiết bị phải có chức năng tốc độ điều chỉnh. Thiết bị cũng là

bắt buộc phải có các chức năng lập trình và lưu trữ tùy ý và xử lý khác nhau

Các tham số có thể được đặt theo các yêu cầu quy trình của các phôi khác nhau.

Hệ thống điều khiển phải có chức năng khóa mật khẩu để ngăn chặn nhân sự trái phép

từ việc sửa đổi các tham số quy trình.

6) Màu sắc của toàn bộ thiết bị: mặc định của nhà máy sẽ thắng thế. Cảnh báo liên quan đến an toàn

Màu sắc sẽ được thực hiện theo các tiêu chuẩn an toàn quốc gia tương ứng.

Ý nghĩa tổng thể là mạnh mẽ, dễ gỡ lỗi và duy trì, và bố cục của ống dầu,

Nguồn khí và dòng cung cấp điện là hợp lý, gọn gàng và đẹp; các

Thiết bị truyền tải cần thực hiện các biện pháp chống bụi cần thiết.

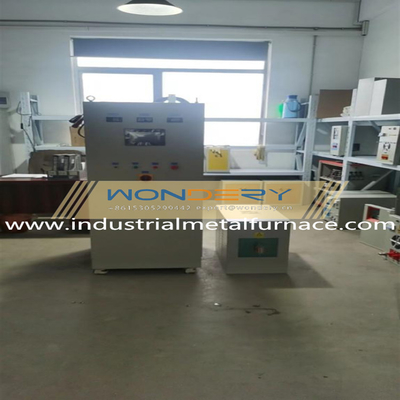

4. Nguồn điện sưởi ấm cảm ứng

4.1 Thông số kỹ thuật

4.2 Phần điều khiển của thiết bị: chủ yếu bao gồm nguồn điện, bộ điều chỉnh,

Kiểm soát dịch chuyển pha, mạch bảo vệ, mạch thích ứng trình tự pha, tính toán khởi động

mạch, theo dõi tần số biến tần, hình thành xung biến tần, khuếch đại xung và

Máy biến áp xung. Các thành phần cốt lõi của nó áp dụng hiệu suất cao, mật độ cao, quy mô lớn

Mạch tích hợp ASIC-2 đặc biệt được sản xuất tại Hoa Kỳ, để các mạch nội bộ

ngoại trừ bộ điều chỉnh đều được số hóa và phần kích hoạt bộ chỉnh lưu không yêu cầu

Điều chỉnh và có các đặc điểm của độ tin cậy cao, đối xứng xung cao, mạnh mẽ

Hiệu suất chống giao thoa, tốc độ phản hồi nhanh, v.v. và vì trình tự pha

Mạch thích ứng, không cần máy biến áp đồng bộ, vì vậy công việc điều chỉnh pha

Trình tự và đồng bộ hóa được loại bỏ trong quá trình gỡ lỗi tại chỗ. Nó chỉ cần thiết

Để kết nối đường cổng của bóng bán dẫn với thiết bị đầu cuối tương ứng của bảng điều khiển,

và phần chỉnh lưu có thể được đưa vào hoạt động.

4.3 Chế độ bắt đầu của cảm biến: Chế độ khởi động của cảm biến là tần số quét

Khởi động không điện áp, có nghĩa là trong quá trình bắt đầu của cảm biến, tải trọng

điện áp và dòng điện tăng dần từ 0, do đó không có tác động hiện tại đối với

Lưới điện. Mạch bắt đầu được trang bị mạch khởi động lặp đi lặp lại tự động,

làm cho tỷ lệ thành công bắt đầu 100 %. Mạch theo dõi tần số áp dụng

Sơ đồ lấy mẫu giá trị trung bình, giúp cải thiện khả năng chống xen kẽ của biến tần.

4.4 Kích hoạt biến tần: Nó áp dụng Khởi động mềm tần số không điện áp, chỉ cần

Lấy một tín hiệu phản hồi điện áp tần số trung bình và không cần tín hiệu hiện tại

Trên tụ điện tần số cao trong mạch khe. Nó về cơ bản là tương đương với

Mạch tự kích thích, thuộc về mạch phản hồi giá trị trung bình. Kể từ khi không bắt đầu

Mạch được yêu cầu được thêm vào mạch chính, không có từ trước hoặc tính tiền điện tử

Quá trình bắt đầu là bắt buộc, vì vậy mạch chính được đơn giản hóa và quá trình gỡ lỗi rất đơn giản.

4.5 Mạch giới hạn điện áp và dòng điện: Để bảo vệ IGBT, một khi điện áp và dòng điện của

IGBT vượt quá giá trị định mức, góc kích hoạt của bóng bán dẫn ở phía chỉnh lưu ngay lập tức

được điều chỉnh để tự động giới hạn nó thành giá trị định mức.

4.6 Tất cả các mạch điều khiển đều trên một bảng mạch in, giảm đáng kể các lỗi do bên ngoài

Kết nối liên hệ.

4.7 Các tham số của các thành phần điện chính được thiết lập thông qua mô phỏng máy tính

và được chứng minh bằng các thí nghiệm chính xác hơn so với các phương pháp cổ điển. Phương pháp

Thiết kế có độ chính xác và độ tin cậy cao hơn.

4.8 Mạch bảo vệ cảm biến

4.8.1 Mạch bảo vệ quá dòng và cắt:

Giá trị giới hạn thường được đặt thành 105% dòng điện được định mức và giá trị quá dòng là

thường được đặt thành 110% của dòng điện được định mức. Khi dòng DC đạt 1,05 lần

Dòng điện định mức, tín hiệu hiện tại được lấy từ máy biến áp hiện tại bị đảo ngược bởi biến tần,

và xung kích hoạt bộ chỉnh lưu được kéo lại. Nghĩa là, góc kích hoạt xung được thay đổi thành

Giảm hiện tại và đóng một vai trò trong việc cắt đứt hiện tại. Khi dòng DC đạt đến

1,1 lần dòng điện định mức, góc kích hoạt xung được kéo đến 150 độ và

Nguồn điện tần số cao tự động tắt. Đồng thời, quá dòng

Đèn báo được bật để gửi tín hiệu báo động.

4.8.2 Mạch bảo vệ điện áp quá điện và điện áp bị cắt

Giá trị giới hạn thường được đặt thành 105% điện áp định mức và giá trị quá điện áp

thường được đặt thành 110% điện áp định mức. Khi điện áp tần số cao đạt đến

1,05 lần điện áp định mức, tín hiệu điện áp được lấy từ điện áp tần số cao

Máy biến áp bị đảo ngược bởi biến tần và xung kích hoạt chỉnh lưu được kéo lại.

Nghĩa là, góc kích hoạt xung được thay đổi để giảm điện áp và đóng vai trò trong

cắt điện áp. Khi điện áp tần số cao đạt mức 1,1 lần

điện áp, góc kích hoạt xung được kéo đến 150 độ và công suất tần số cao

Cung cấp tự động tắt. Đồng thời, ánh sáng chỉ báo quá điện áp sẽ bật

Gửi tín hiệu báo động.

4.8.3 Mạch bảo vệ mất pha và mất pha

Mạch điều khiển nguồn cung cấp năng lượng tần số cao được trang bị phát hiện giảm điện

sự bảo vệ. Khi điện áp đường đến thấp hơn 10%, khả năng bảo vệ giảm điện

Mạch chặn xung kích hoạt bộ chỉnh lưu, do đó nguồn điện tần số cao không thể

bắt đầu. Khi thiếu đầu vào AC ba pha, ngoài việc chặn trình kích hoạt bộ chỉnh lưu

Xung, nó cũng điều khiển đèn báo để phát ra một báo động.

4.8.4 Bảo vệ thiếu nước

Kết nối tiếp xúc thường mở của rơle áp suất nước theo chuỗi với tần số cao

Mạch điều khiển cung cấp điện. Khi áp suất nước nhỏ hơn 1,5kg/cm3, điều khiển

Mạch không thể được cung cấp năng lượng và không thể bật nguồn điện tần số cao, do đó

Đóng vai trò bảo vệ thiếu nước.

4.8.5 Quy trình sản xuất cảm biến: cuộn cảm biến được làm bằng đồng không có oxy T2

Ống sau khi ủ, ngâm, tẩy hóa và phun với nhiệt độ cao 167 loại

Sơn chống ẩm, chống ẩm và sơn cách nhiệt cao.

3.9 Nhà cung cấp và nguồn gốc của các thành phần cung cấp điện chính:
