Hiệu quả nhiệt cao và bảo trì dễ dàng trong lò chứa nhôm
1.Sự giới thiệu sản phẩm
Các lò chứa điện loại hồ bơi là chủ yếu phù hợp cho nhiệt
bảo quản các dung dịch kim loại phi sắt, và có thể được sử dụng cho
bảo quản nhiệt tập trung của máy đúc mat, đúc ly tâm,
đúc trọng lực, đúc chính xác và các quy trình khác.
2. Thành phần thiết bị
Sản phẩm này bao gồm ba phần: thân lò, yếu tố sưởi ấm và
phần trên của hộp điều khiển điện là
mạch điều khiển, và phần dưới là mạch điện; thân lò
chủ yếu bao gồm buồng cho ăn, buồng lấy vật liệu,
phòng sưởi ấm và cách nhiệt, vv
thép và tấm thép, và các vật liệu lửa nhẹ khác nhau
bên trong. hồ chảy được đúc như một toàn bộ với nhôm không dính
vật liệu đúc để đảm bảo thành phần hợp kim của chất lỏng nóng chảy.
Các yếu tố sưởi ấm và vật liệu cách nhiệt thanh carbon silicon là
được lắp đặt trên đầu lò nhẹ, mà trực tiếp bức xạ
bề mặt lỏng hợp kim nhôm trong hồ bơi nóng chảy, với nhiệt độ cao
hiệu quả và bảo trì thuận tiện, làm sạch và di chuyển.
3- Ưu điểm và đặc điểm của loại lò
Các yếu tố sưởi sử dụng nhiều thanh silicon carbon năng lượng thấp hoặc
dây kháng, có diện tích bức xạ nhiệt lớn, nóng nhanh
tốc độ, và giảm mất oxy hóa của chất lỏng nhôm.
Hệ thống điều khiển có độ chính xác điều khiển cao (trong vòng ± 5 °C) cho
nhiệt độ chất lỏng nhôm, và có các chức năng như PID tự động
điều khiển nhiệt độ, giám sát nhiệt độ, và tự động tỷ lệ
điều chỉnh công suất đầu ra.
Với cấu trúc cách nhiệt độc đáo, nhiệt độ bề mặt lò tăng
là dưới 25 °C, có thể giảm hiệu quả tác động đến môi trường xung quanh
nhiệt độ và đảm bảo an toàn cho người vận hành.
Lớp lót lò áp dụng chống nhiệt độ cao, sức mạnh cao và không dính
vật liệu lửa nhôm từ Allied Mineral Products (Tianjin) Co.,Ltd., với
Thời gian sử dụng hơn 5 năm (bảo lãnh ba năm).
4Các thông số thiết bị
Model | Số lượng (đơn vị) | Công suất (KG) | Nhiệt độ danh nghĩa của chất lỏng nhôm (°C) | Năng lượng định giá | Khả năng sưởi ấm (°C/h) | Tiêu thụ năng lượng 24 giờ (kWh) | Trọng lượng tổng (kg) |
WDL-BCD-800 | 1 | 800 | 650-700 | 21kW | ≥ 20 | 278±15% | 3600 |
Các thông số giao diện thiết bị | |||||||
1 | Biến đổi mức độ chất lỏng | 450 mm | |||||
2 | Chiều cao đặt súp | 1100mm (có thể tùy chỉnh) | |||||
3 | Loại tiêu thụ năng lượng | điện | |||||
4 | Các thông số kỹ thuật năng lượng | 380VAC / 50Hz, ba pha năm dây (3P + N + PE) | |||||
5 | Không khí nén | 0.6MPa---0.8MPa |
Lưu ý: Tiêu chuẩn thống kê cho tiêu thụ điện 24 giờ là nhiệt độ
của chất lỏng nhôm được thêm vào lò chứa ≥ nhiệt độ hoạt động.

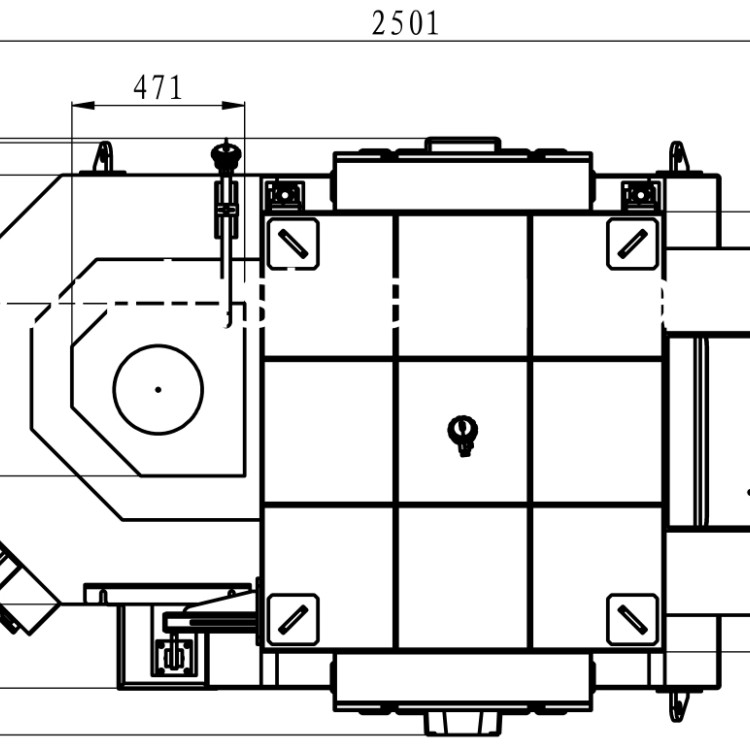

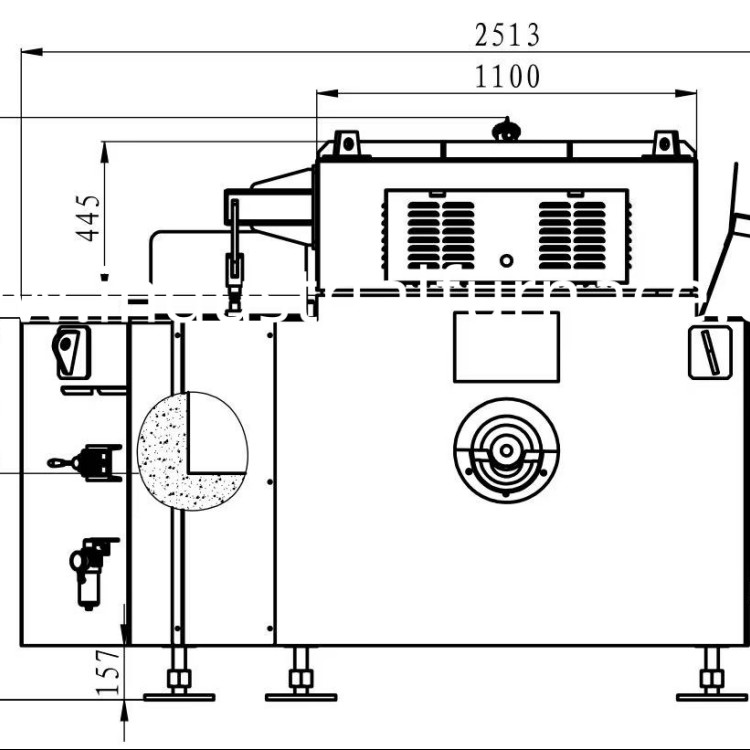

5Cấu trúc lò
5.1 Giới thiệu về lớp lót lò
Cửa lò được làm bằng nhôm không dính, bền, chống nhiệt độ cao
Vật liệu đúc làm từ corundum, được đúc in situ.
nứt, làm tăng tuổi thọ; dễ sửa chữa và thay thế tại chỗ, giảm
thời gian bảo trì.
Bức tường lò được làm bằng tấm silicat canxi chịu nhiệt độ cao và siêu
nhiệt cách nhiệt tấm sợi gốm, và áp dụng công nghệ inlay phân tán để đảm bảo
hiệu suất kín và cách nhiệt tuyệt vời.
mô-đun cách nhiệt bằng sợi chống cháy nhiệt độ cao,
được xếp chồng lên nhau để bảo trì và thay thế dễ dàng.
5.2 Danh sách vật liệu lò
Tên | Vật liệu | Thông số kỹ thuật | thương hiệu | khác |
Vỏ lò | 235 Bảng thép | 6mm | Anshan Sắt và Thép | |
Khung lò | 235 Bảng thép | 14mm | Anshan Sắt và Thép | |
Lớp cách nhiệt lò | Bảng Silicon canxi 1000 °C | 510*300*50mm | Qiushi, Trung Quốc | |
Lớp cách nhiệt lò | 1200 °C Sản phẩm nhựa | 1000*600*50mm | Nhật Bản cô lập | |
Lớp cách nhiệt lò | Bảng cách nhiệt Nano 1200 °C | 1000*600*25mm | Unithermal Thụy Điển | |
Lớp chống rò rỉ chất lỏng nhôm | Vật liệu đúc nhẹ | 2608 | Các khoáng sản kết hợp | |
Phần lò | Vật liệu đúc nhôm không dính | 84ACX | Các khoáng sản kết hợp | |
Chân vây | Thép không gỉ | 310 | Nội địa | |
Lớp cách nhiệt lớp phủ lò | Bảng Silicon canxi 1000 °C | 510*300*50mm | Qiushi, Trung Quốc | |
Lớp cách nhiệt lớp phủ lò | Bảng cách nhiệt Nano 1200 °C | 1000*600*25mm | Unithermal Thụy Điển | |
Lớp cách nhiệt lớp phủ lò | 1200 °C Sản phẩm nhựa | 1000*600*50mm | Nhật Bản cô lập | |
Lớp phủ lửa của lò | Vật liệu đúc | 860ACX | Allied Alloy, Trung Quốc | |
Sơn vỏ | Bột bạc nhiệt độ cao | 14# | Thượng Hải Kailin |
6.Hệ thống điện
Các thành phần chính
Đơn vị sưởi ấm.

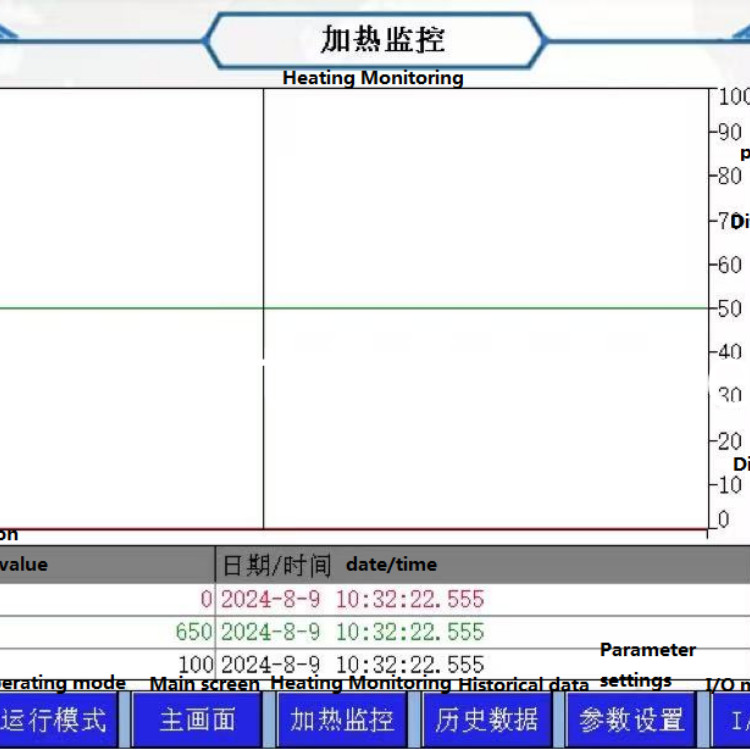

Hệ thống điều khiển-PLC, màn hình cảm ứng, bộ điều chỉnh điện, contactor, relé, vv
Phần tử phát hiện nhiệt độ - nhiệt cặp (mỗi bộ chứa hai nhiệt cặp,
đo nhiệt độ khí quyển lò và nhiệt độ chất lỏng nhôm tương ứng).
Giới thiệu về Máy điều chỉnh điện áp điện tử (PID Control)
Thyristor được sử dụng như là các yếu tố điều khiển chính, và sự thay đổi của góc dẫn của thyristor
được sử dụng để điều khiển dòng điện và điện áp đầu ra.
mạch tích hợp được chọn để điều khiển góc dẫn điện thyristor.
nhiều chức năng bảo vệ để đảm bảo rằng bộ điều khiển không làm hỏng các thiết bị bên ngoài
Các chức năng là: khởi động mềm, bảo vệ quá hiện tại, nhiệt độ quá cao
Khi dòng lỗi tải hoặc nhiệt độ tăng và vượt quá phạm vi làm việc
của bộ điều khiển, bộ điều khiển có thể tự động tắt đầu ra xung và dừng tải
nguồn cung cấp điện.Chính xác điều khiển nhiệt độ: ± 5 °C (dưới điều kiện làm việc tiêu chuẩn).
Cơ chế bảo vệ
Cảnh báo nhiệt độ cao / thấp, nhiệt độ khí quyển tuyệt đối
báo động nhiệt độ cao hơn giá trị (sự thiết lập lại chính quyền chuyển đổi khóa tùy chỉnh), báo động sai lệch dòng ba pha... vv
7. Cấu hình điện
Tên | Thông số kỹ thuật | thương hiệu | khác |
Tủ điện | 1600*600*400 | Thật kỳ diệu. | |
Màn hình cảm ứng | SMART 700 IE 7 inch | Siemens | |
PLC | S7-200SMRT | Siemens | |
Mô-đun nhiệt độ | EM AT04 | Siemens | |
Các mô-đun đầu ra tương tự | EM AQ02 | Siemens | |
ống kỹ thuật số LED | 1.8 inch font | Wuhan Miaoxin | |
Điện áp thấp | / | Schneider | |
Máy điều chỉnh công suất | Dòng T6 | Taisee, Đài Loan | |
Các yếu tố sưởi ấm | 3.5kW/đơn vị | Thật kỳ diệu. | 6 đơn vị |
Bộ nhiệt | Loại K 0-1300 °C | Wu Jia | |
Cảm biến khoảng cách laser | LR-TB5000 | KEYENCE | Các mục tùy chọn |
