Công nghiệp lực hấp dẫn đúc kim loại nóng chảy lò cảm ứng cho đồng
1.Tổng quan
Cửa đúc hấp dẫn 90KW áp dụng thiết kế rãnh nóng chảy kép và cấu trúc cơ thể cảm ứng kép.
Ưu điểm của cấu trúc này là nó cân bằng nhiệt độ của rãnh tan chảy và mỗi phần của lò
để đạt được hiệu ứng tiết kiệm năng lượng, và tăng phạm vi xáo trộn điện từ để làm cho sự phân phối của mỗi
Mục đích của lò đúc trọng lực: nóng chảy đồng, đồng, đồng và
Các hợp kim đồng khác để đúc và bảo quản nhiệt.
2.Các thông số kỹ thuật
Các thông số kỹ thuật của lò nóng chảy đồng đúc bằng trọng lực 90KW
| Không, không. | Tên | Đơn vị | Dữ liệu |
| 1 | Công suất tối thiểu | T | 0.1 |
| 2 | Tổng công suất định danh | T | 1.2 ((Có thể tăng hoặc giảm theo yêu cầu của khách hàng) |
| 3 | Năng lượng định giá | KW | 90 |
| 4 | Điện áp định số của cảm ứng | V | 380 |
| 5 | Giai đoạn cảm biến | 3 | |
| 6 | Tần số cảm biến | Hz | 50 |
| 7 | Tốc độ tan chảy | Ton/giờ | 0.3 |
| 8 | Năng lượng cách nhiệt | KW | 50 |
| 9 | Nhiệt độ hoạt động định danh | °C | 1250 |
| 10 | Nhân tố công suất |
0.45~0.5 (trước khi bồi thường) 0.9~1 ((sau khi bồi thường) |
|
| 11 | Áp suất nước làm mát | Bố | (2~3) × 105 |
| 12 | Tiêu thụ nước làm mát | Ton/giờ |
7 (đòng cuộn cảm ứng: 3) (Chiếc áo khoác làm mát bằng nước: 4) |
3.Nguyên tắc hoạt động và cấu trúc chính
3.1 Sản phẩm này được thiết kế sử dụng nguyên tắc cảm ứng điện từ.
Khi một điện áp AC được áp dụng cho cuộn dây cảm ứng, một luồng từ tính xen kẽ được tạo ra.
mạch từ đóng qua lõi sắt. dòng chảy từ xen kẽ này gây ra một lực điện động và một lực thứ cấp
dòng điện trong rãnh nóng chảy. dòng điện này đi qua sức đề kháng của điện tích kim loại và chuyển đổi năng lượng điện
thành năng lượng nhiệt, làm tan chảy kim loại trong rãnh nóng chảy.

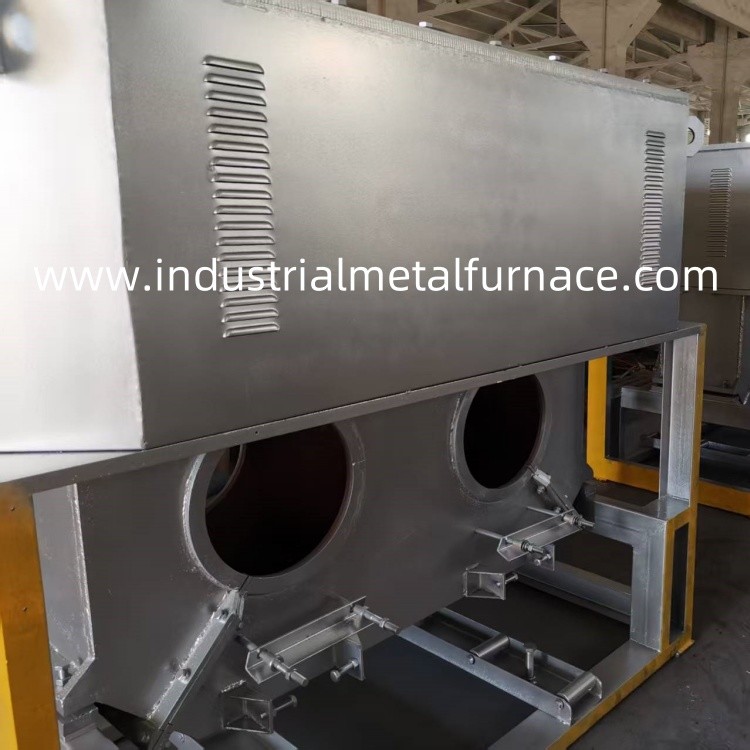

3.2 Sản phẩm này bao gồm một cơ thể lò, một khung lò, một cơ thể cảm ứng, một hệ thống làm mát lò điện,
tủ điều khiển, vv
Phạm vi điện áp lò điện: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

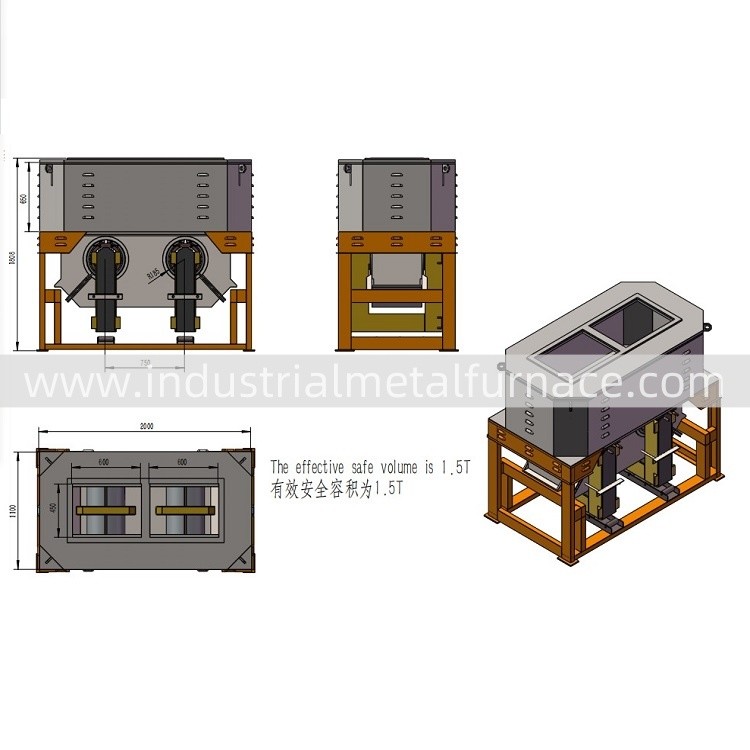

3.3 Lò nóng chảy đồng điện đổ bằng trọng lực sử dụng cấu trúc cảm ứng lõi sắt "miệng" dọc.
lăn vàtấm thép hàn, và hồ nóng chảy được làm bằng gạch lửa sau khi vật liệu cách nhiệt và vật liệu lửa
làgắn liền.
3.4 Cơ thể cảm ứng bao gồm hai cảm ứng, hai lõi sắt và hai rãnh nóng chảy.
Các inductor được làm mát bằng nước: để tạo điều kiện dễ dàng để loại bỏ các vật liệu chống cháy
vật liệu và giảm mất điện của vỏ cơ thể cảm ứng, vỏ cảm ứng bao gồm hai nửa, với cách điện
Vật liệu ở giữa. vỏ cơ thể cảm ứng dựa trên bề mặt vòm trên khi lắp ráp.
3.5 Trong quá trình nóng chảy, nhiệt độ nước đi vào không phải cao hơn 35 °C, nhiệt độ nước đi ra
cần phải cao hơn 55 °C, và tốc độ lưu lượng nước nên được đo thường xuyên.
mức yêu cầu, cân nên được làm sạch.
3.6 lò nóng chảy kim loại công nghiệp này yêu cầu chất lượng nước làm mát phải đáp ứng các yêu cầu sau: giá trị pH
nằm trong phạm vi7 ~ 8, độ cứng không lớn hơn 7, và tổng hàm lượng chất lơ lửng và chất rắn hòa tan không
vượt quá 10, vì vậy để tránh sự gia tăng nước làm mát và tắc nghẽn các kênh nước.
5.Phạm vi cung cấp
| Không, không. | Tên | Số lượng | Nhận xét |
| 1 | Vỏ lò đúc trọng lực | 1 bộ | Giảm căng thẳng |
| 2 | Vật liệu lửa | 1 bộ | Đối với xây dựng lò đơn |
| 3 | Áo bọc nước bằng thép không gỉ | 2pcs | 1Cr18Ni9Ti (321) |
| 4 | Vòng cuộn cảm ứng | 2pcs | |
| 5 | lõi cảm ứng | 2pcs | Nhập khẩu từ Nhật Bản, Z10 |
| 6 | Kênh tan | 2pcs | Đồng đồng hợp kim |
| 7 | Tủ điện 45KW | 2pcs | Loại cân bằng ba pha, khô |
