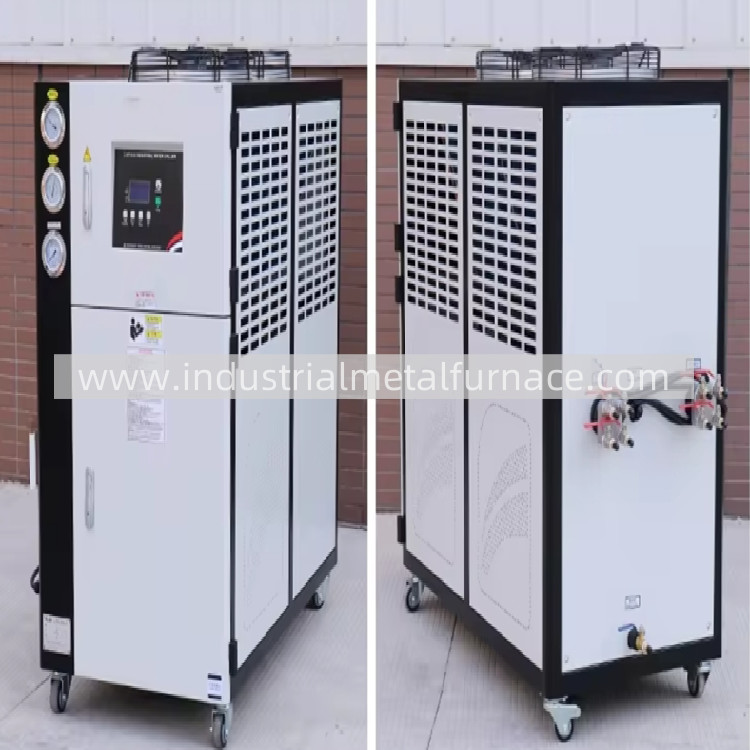

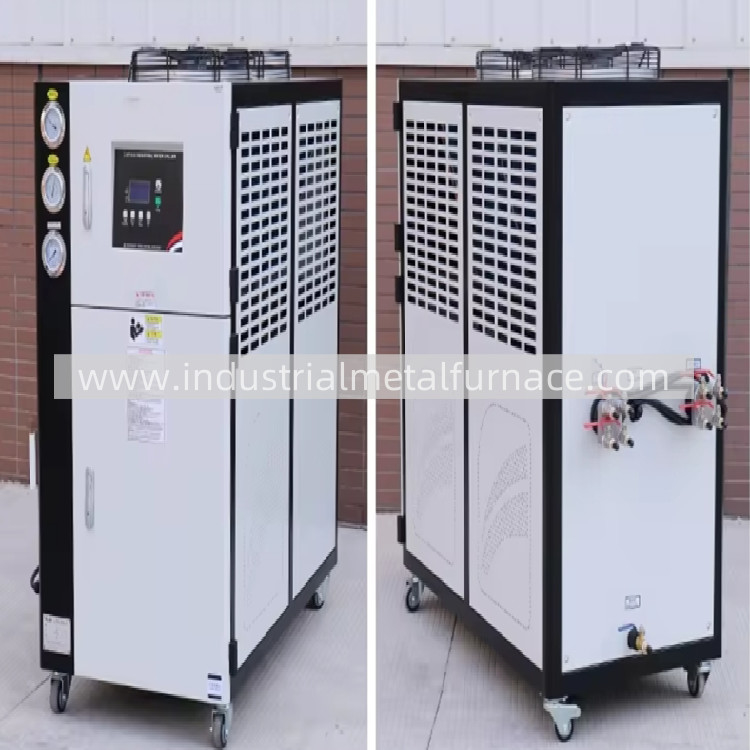

Máy làm mát không khí công nghiệp tùy chỉnh
1Hướng dẫn sử dụng
1Đơn vị làm mát công nghiệp này được sử dụng trong điều kiện làm việc tiêu chuẩn và nước máy sạch phải được sử dụng làm chất làm mát.
3. Tiêu chuẩn nguồn điện: 3P-380V-50Hz. Sự biến động điện áp cho phép ± 10%, sự khác biệt điện áp pha cho phép ± 2%;
4. Động cơ chính thực sự nâng là bơm nâng trừ mất đầu bên trong động cơ chính (1mH2O=9,8kPa);
5. Nếu bạn có yêu cầu khác, xin vui lòng chỉ ra. Chúng tôi có thể chấp nhận các đơn đặt hàng đặc biệt;
6. Máy làm mát bằng không khí chú ý nhiều nhất đến sự phân tán nhiệt. Trước khi lắp đặt, vui lòng chọn một nơi có nền tảng ổn định, không khí không bị cản trở và không có ô nhiễm ăn mòn.Nếu có một mái vòm, tốt nhất là ở trên máy hơn 2 mét.
Nếu bạn vẫn thấy rằng không khí xung quanh bị nghẹt trong khi sử dụng, vui lòng cài đặt một quạt ống xả để duy trì luồng không khí, hoặc
sử dụng ống xả để xả không khí nóng ra ngoài.
làm mát không khí, nhưng cũng cải thiện hiệu quả và giảm chi phí.
7Nhiệt độ xung quanh để lắp đặt máy nên dưới 36 °C để đảm bảo máy có thể thực hiện
hiệu quả tối đa.
2.Các thông số kỹ thuật
| Không, không. | Điểm | Thông số kỹ thuật | Các thông số |
| 1 | mô hình | Máy làm mát bằng không khí | WDL-AE-06A |
| Phạm vi điều khiển nhiệt độ | °C | +5+35 | |
| Độ chính xác điều khiển nhiệt độ | °C | ±1-2 | |
| 2 | Khả năng làm mát danh nghĩa | kW | 16.9 |
| kcal/h | 14530 | ||
| 3 | nguồn cung cấp điện | V | 3P-380V-50HZ |
| 4 | Năng lượng máy | kW | 6.6 |
| 5 | Điện máy | A | 14.2 |
|
6
|
máy nén | Loại | Cuộn hoàn toàn đóng |
| Năng lượng đầu vào làm mát (kW) | 4.5 | ||
| Điện hoạt động làm mát (A) | 9.8 | ||
| 7 | Quạt | Loại | Máy thông gió dòng chảy trục của rotor bên ngoài |
| Khối lượng không khí (m3)/(h) | 6000 | ||
| 8 | Máy bơm nước tích hợp | Loại | Máy bơm nước sạch ly tâm |
| Nâng (mH)2O) | 20 | ||
| Tốc độ dòng chảy (m3 /h) | 4 | ||
| 9 | Máy ngưng tụ | Loại | Loại ống đồng với vỏ vây nhôm |
| Khả năng trao đổi nhiệt (kW) | 21.4 | ||
| 10 | Máy bốc hơi | Loại | Loại cuộn |
| Khả năng trao đổi nhiệt (kW) | 17.0 | ||
| Tốc độ dòng chảy (m3 /h) | 2.91 |
| 11 | Thùng chứa nước tích hợp | Vật liệu | SUS304 hoặc PP |
| Khối lượng (L) | 70 | ||
| 12 | Đường ống dẫn | Cổng thoát nước lạnh | DN25 ((theo yêu cầu của khách hàng) |
| Nhập môi trường nước lạnh | DN25 ((theo yêu cầu của khách hàng) | ||
| 13 | Máy điều khiển máy vi tính hiển thị nhiệt độ kỹ thuật số | Hiển thị trạng thái | Hiển thị ống kỹ thuật số cảm ứng |
| Sản lượng | Gw532A | ||
| Lựa chọn thiết bị đầu ra | Khả năng phát ra relé | ||
|
14
|
Thiết bị báo động | Nhiệt độ bất thường | Nhiệt độ nước lưu thông quá thấp để báo động và ngắt máy nén |
| Giai đoạn ngược nguồn cấp điện | Khám phá pha điện ngăn chặn máy bơm và máy nén quay ngược | ||
| Phá hỏng điện áp cao và thấp | Chuột áp suất phát hiện tình trạng áp suất của hệ thống chất làm lạnh | ||
| Nạp quá tải máy nén | Bảo vệ máy nén | ||
| Sự quá nóng của máy nén | Bảo vệ bên trong bảo vệ máy nén | ||
| Nạp quá tải | Bảo vệ máy bơm | ||
| Cảnh báo nước thấp | Chuyển đổi mức nước | ||
| Vòng ngắn | Chuyển đổi không khí | ||
| 15 | Kích thước | Chiều dài ((mm) | 1200 (tạm dịch) |
| Chiều rộng ((mm) | 650 (tạm dịch) | ||
| Chiều cao ((mm) | 1480 (thông tin) | ||
| 16 | Trọng lượng máy | kg | 250 (tạm dịch) |
