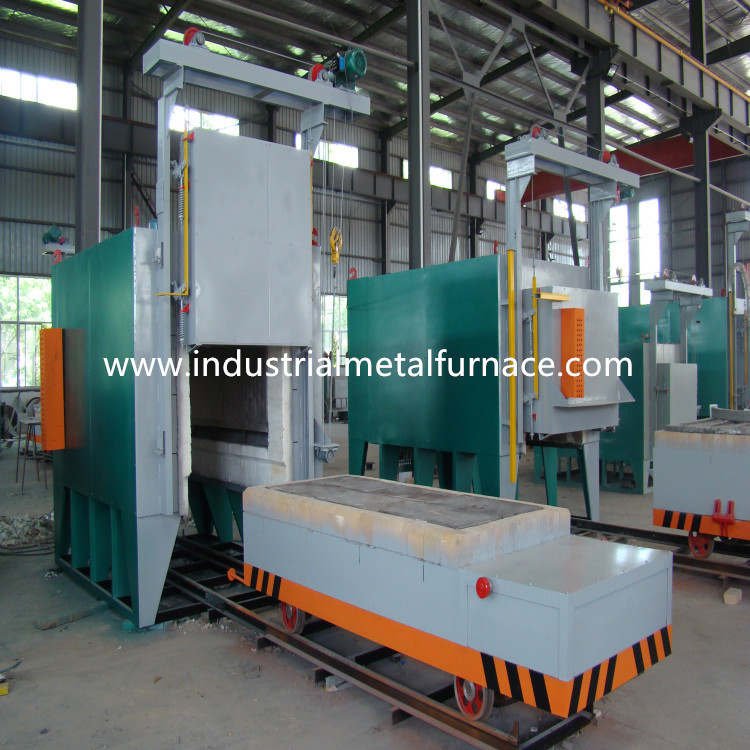

Lò xử lý nhiệt 650 độ, Lò sưởi Bogie
1. Ứng dụng
Lò xử lý nhiệt lò sưởi điện chủ yếu được sử dụng cho nhiệt
xử lý các bộ phận kim loại.Chúng tôi làm lò sưởi bogie thiết kế tùy chỉnh
cho từng khách hàng.Các ứng dụng của lò bao gồm làm cứng,
ủ, bình thường hóa, ủ, làm nguội, giảm căng thẳng, v.v.
hệ thống điều khiển điện của lò xử lý nhiệt lò sưởi bogie là
được cung cấp với PLC và màn hình cảm ứng theo yêu cầu.
2. Phạm vi cung cấp của Lò sưởi Bogie
| KHÔNG. | Mục | số lượng | ghi chú |
| 1 | thân lò | 1 bộ | |
| 2 | xe ba gác | 1 bộ | |
| 3 | Hệ thống điều khiển điện | 2 bộ | 1 bộ cho giá chuyển hướng và 1 bộ cho cửa |
| 4 | Yếu tố làm nóng | 1 bộ lò | Chất liệu đai |
| 5 | Hệ thống kiểm soát nhiệt độ | 1 bộ lò | |
| 6 | tủ điều khiển | 1 cái | |
| 7 | bộ điều khiển nhiệt độ | 1 cái | |
| số 8 | SCR | 3 chiếc | KS-800A |
| 9 | Dây dẫn bồi thường | 30 mét | |
| 10 | cặp đôi nhiệt | 1 cái | 0-1000 |
| 11 | Thành phần điện tử | 1 bộ | SCR, công tắc không khí, ampe kế, vôn kế, rơle nhiệt và công tắc |
3. Thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 150KW+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | loại lò | Lò xử lý nhiệt lò sưởi điện |
| 4 | nhiệt độ định mức | 650℃ |
| 5 | vùng kiểm soát | 1 vùng |
| 6 | Kích thước làm việc hiệu quả | 2400×1700×1300mm(L×W×H) |
| 7 | Kết nối bộ phận làm nóng | Ｙ |
| số 8 | nhiệt độ đồng đều | ±10℃ |
| 9 | Độ chính xác đo nhiệt độ | ±1℃ |
| 10 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 11 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden có giao tiếp, màn hình cảm ứng 10 inch với đường cong quy trình thiết lập và lưu trữ, đồng thời lưu và truy vấn, tải xuống dữ liệu lịch sử. |
| 12 | nhiệt độ bề mặt lò tăng | ＜35℃ |
| 13 | Yếu tố làm nóng | 0Cr25AL5 (vật liệu đai) |
| 14 | Vật liệu tấm lò sưởi Bogie | Thép chịu nhiệt CrMnN dày 30mm |
| 15 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 16 | lót lò | Sợi chịu lửa tiêu chuẩn |
| 17 | Phương pháp mở cửa lò | Palăng điện 1Ton lên xuống, bịt kín bằng lò xo |
| 18 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 3KW |
| 19 | Cổng xả khói | Một đoạn ống xả φ219mm được lắp đặt trên thành sau của thân lò và kích thước mở có thể điều chỉnh được |
4. Giới thiệu cấu trúc
Lò xử lý nhiệt lò sưởi RT3-150-6 chủ yếu bao gồm
vỏ lò, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng và
cơ chế kéo giá chuyển hướng, làm kín giữa thân lò và giá chuyển hướng, hệ thống sưởi
yếu tố và đồ đạc, hệ thống kiểm soát nhiệt độ.
