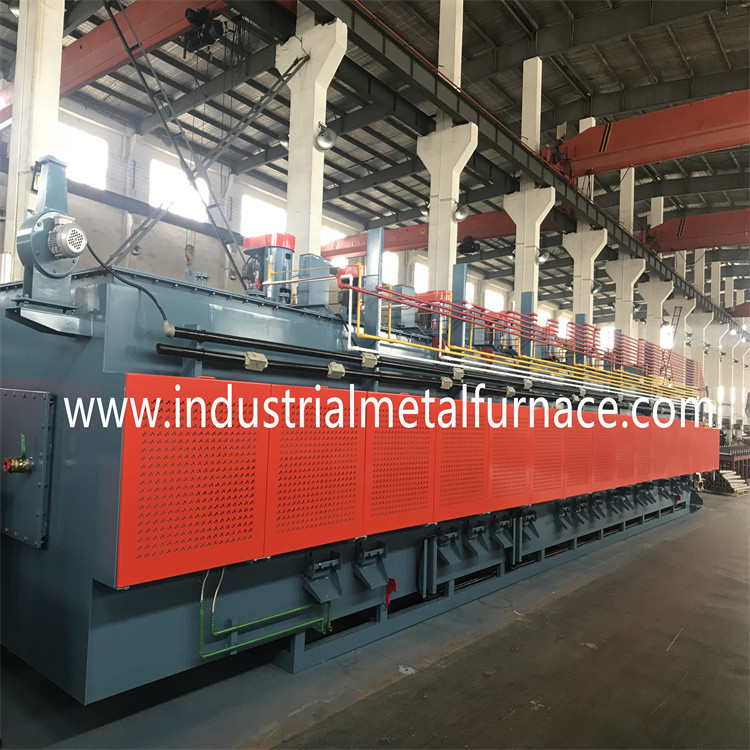

Số lượng cao 40400 Lò đai lưới liên tục sưởi ấm điện
1.Dây chuyền lò xử lý nhiệt bao gồm:
QuenchingFsự thúc giục→ QuenchingCoolingTmắt cá chân→ Bưu kiện Dgiảm bớt
vàCnghiêng ngườiTmắt cá chân→ Ckhông liên tụcHotMộtirỦ Fsự thúc giục→
Mộtkhông tưởngTnhiệt độControlPanel.
(1) tổng công suất: khoảng 170KW (bao gồm cả nguồn phụ);
(2) tổng chiều dài: khoảng 23 mét;
(3) tổng trọng lượng: khoảng 22000kg;
2D.các thông số kỹ thuật chính của lò băng tải lưới băng tải
Công suất: làm nguội và tôi là khoảng 130-180kg / h, thấm cacbon là
khoảng 60-120kg / h, và sản lượng thay đổi theo hình dạng, kích thước và cách xếp chồng
của phôi. Bộ phận làm việc: công cụ phần cứng, bộ phận tiêu chuẩn, v.v.
3.Đặc điểm kỹ thuật cho mỗi đơn vị
Lò làm nguội
3-1.Sự chỉ rõ
| 3-1-1 Nhiệt độ làm việc: | 760 ℃ ～ 920 ℃ |
| Công suất sưởi ấm định mức 3-1-2: | 70-90KW; |
| Vùng sưởi 3-1-3: | 3 khu; |
| Số lượng lò sưởi 3-1-4: | 27 chiếc; |
| 3-1-5 chiều dài lò sưởi của vành đai lưới | 4000mm; |
| Chiều dài vùng gia nhiệt sơ bộ 3-1-6: | 1500 mm; |
| Chiều dài giá đỡ lối vào 3-1-7: | 2000 mm; |
| 3-1-8 tổng trọng lượng thân lò | khoảng 8 tấn; |
| 3-1-9 tổng chiều rộng thân lò: | khoảng 1850 mm; |
| Chiều rộng vành đai 3-1-10 lưới: | W = 400mm (NHẬT BẢN SUS314S-Φ2.5 * Φ3.0); |
| 3-1-11 truyền: | N = 1,5KW, i = 900, p ＝ 25,4 (bánh răng giảm tốc + động cơ biến tần); |
| 3-1-12 thiết bị xả: | N = 0,37KW; |
| Người hâm mộ 3-1-13: | N = 2－1,5KW; |
| Độ đồng đều nhiệt độ lò 3-1-14: | ± 5 ℃ (cùng tiết diện); |
| Nhiệt độ vỏ lò 3-1-15: | ≤50 ℃ + nhiệt độ phòng (phía lái xe); |
| Độ chính xác kiểm soát nhiệt độ 3-1-16: | ± 1 ℃; |
| Độ chính xác kiểm soát tiềm năng carbon 3-1-17: | ± 0,05; |
4.QuenchingXe tăng
4-1.Ssự đặc biệt
Lò đai 4-1-1 lưới: B = 600mm Vật liệu: 204, 1pc, ¢ 1.6 * ¢ 1.6 * hem 30 05075-AL
4-1-2 Truyền động: N = 1,5KW, I = 450, P = 25,4 Tất cả, động cơ Nanfang + bộ giảm tốc Xintao
(bao gồm cả bộ hạn chế mô-men xoắn);
4-1-3 Bơm làm mát: 5.5HP × 3 ”, 1 bộ, Shanghai Jiajin;
4-1-4 Bơm tuần hoàn: 5.5HP × 3 ”, 1 bộ, Shanghai Jiajin;
4-1-5 Bộ trao đổi nhiệt dạng tấm: (20m2), 1 bộ, trao đổi nhiệt Yuanxiang;
4-1-6 Dải nâng được làm bằng hợp kim nhôm, 1 bộ, chế tạo kỳ công;
6.Postbể tẩy dầu mỡ và làm sạch
6-1.Ssự đặc biệt
6-1-1 Đai lưới: Vật liệu: W = 400mm, 1PC, ¢ 1.6 * ¢ 2.0 hem 30 05075-AL;
6-1-2 Truyền động: N = 0,75KW, I = 450, P = 19,05 1 cái, động cơ Nanfang + bộ giảm tốc Xintao
(bao gồm cả bộ hạn chế mô-men xoắn);
6-1-3 Bơm phun: N ＝ 2,2kw, 1 cái, Jiajin;
6-1-4 Động cơ tách nước dầu: N = 0,10KW, 1 bộ, tùy chỉnh;
6-1-5 Sưởi điện: N = 18,9KW, 3 chiếc, Tùy chỉnh;
Lò nung
7-1.Sự chỉ rõ
7-1-1 Nhiệt độ làm việc: ≤ 650 ℃;
7-1-2 Công suất sưởi định mức: khoảng 80-95KW;
7-1-3 Số lò sưởi: 81 bộ;
7-1-4 Số vùng: 3 vùng;
7-1-5 Chiều dài lò sưởi: 6000mm;
7-1-6 Chiều dài giá thoát: 1000 mm;
7-1-7 Chiều rộng đai lưới: B ＝ 600mm (vật liệu SUS304);
7-1-8 Tổng trọng lượng thân lò: khoảng 7 tấn;
7-1-9 Chiều rộng toàn bộ thân lò: Khoảng 1825 mm;
7-1-10 Truyền lực: N = 0,75KW, I = 1800, P = 25,4;
7-1-11 Quạt: N = 3－1,5kw;
7-1-12 Nhiệt độ lò đồng nhất: ± 6 ℃;
7-1-13 Độ chính xác kiểm soát nhiệt độ: ± 1 ℃;
7-1-14 Nhiệt độ tường lò: ≤ 40 ℃ + nhiệt độ phòng (phía truyền động);
Kiểm soát điện
8. thành phần chính
| 1 | Bộ điều khiển tiềm năng carbon | 1 cái | Eurotherm |
| 2 | Bộ điều khiển nhiệt độ kỹ thuật số | 1 cái | Fuji, NHẬT BẢN |
| 3 | Hệ thống cảnh báo bằng âm thanh và hình ảnh | 1 bộ | Tùy chỉnh |
| 4 | bộ biến tần | 1 cái | Mitsubishi, NHẬT BẢN |
| 5 | Ngắt mạch | Tất cả các | Schneider |
| 6 | Công tắc tơ | Tất cả các | Schneider |
| 7 | Chuyển tiếp | Tất cả các | Omron, NHẬT BẢN |
| số 8 | cái nút | tất cả các | Tiande, Đài Loan |
| 9 | Điện áp và ampe kế | tất cả các | Đài loan |
| 10 | Đầu dò oxy | 1 nhóm | Marathon, Hoa Kỳ |
| 11 | Cặp đôi nhiệt | 1 cái | Dazheng, Chongqing |
| 12 | Bộ điều khiển nguồn | 1 cái | Fengdi, Hàng Châu |
| 13 | công tắc tiệm cận | 1 cái | Omron |
9.Hệ thống kiểm soát tự động nồng độ carbon O2 một điểm
Điện áp 220-380v × một Ф × 50HZ;
1. Bộ điều khiển tiềm năng carbon CP, 1 cái;

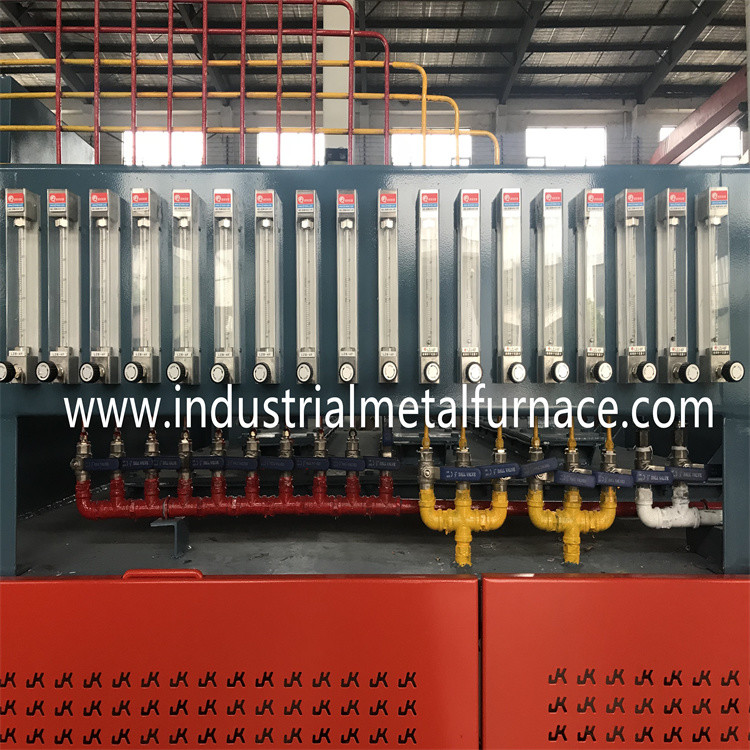

2. Bơm khí: 2 bộ;Đồng hồ đo lưu lượng khí tham chiếu: 1;Lưu lượng kế khí đốt cacbon: 1.
3. Máy ghi âm: 1 bộ;
4. Nhóm van điện từ điều khiển lưu lượng: 1 nhóm;
5. Đầu dò oxy Ф 27m / m × 600m / m: 1pc;
6. Đường ống dẫn khí: 1 cái;
7. Dây điện: 1 cái;
10Làm việc tại chỗ
1 ống: ống cho lò đai liên tục do người mua chuẩn bị, nhưng được bố trí
theo hướng dẫn của người bán.
Hệ thống dây điện: Các dây dẫn giữa tủ đến từng bộ phận thiết bị được cung cấp bởi
người mua, nhưng được kết nối theo hướng dẫn của người bán.
3 bức tranh;lò điện trở được sơn màu trầm.
kết nối ống: Các ống xả được chuẩn bị và tự thiết kế bởi người mua bắt đầu từ
điểm kết nối mặt bích của thiết bị.
