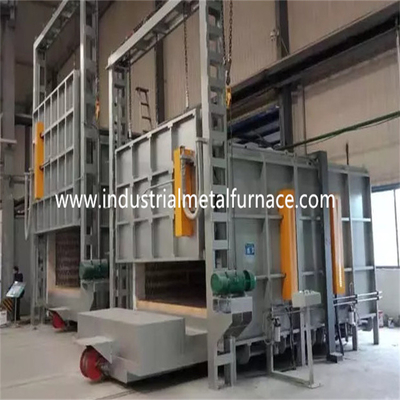

2000 × 1000 × 1000mm Lò điện Bogie Hearth, Lò đáy ô tô
1. Ứng dụng
Lò sưởi bogie điện chủ yếu được sử dụng cho
xử lý nhiệt thép mangan cao, thép crom và các bộ phận kim loại khác.
2.Giới thiệu kết cấu
Nhà sản xuất lò sưởi bogie chủ yếu bao gồm
thân lò, lớp lót, cửa lò và hệ thống nén cửa,
giá chuyển hướng, bộ phận làm nóng, hệ thống nghiêng thủy lực và hệ thống kiểm soát nhiệt độ.
2.1lông thúthân hình nuột nà
Cấu trúc thân thép giá lò sưởi giá rẻ được làm từ 8-10 #
thép hình và thép tấm ≥3mm.Trụ bên và trụ sau là
được làm từ thép cắt và được gia cố bằng các thanh giằng thép cắt.
Tường ngoài của lò được sơn 2 lớp sơn lót, và 2
các lớp sơn phủ.Phần then chốt của lò được sơn chống nóng
sơn.Cửa lò được làm bằng thép kênh 16 mm và thép tấm 6 mm.
2.2niêm mạc
Thân lò sưởi giá rẻ bán buôn được chế tạo bằng hệ thống hoàn toàn bằng sợi quang.
Vật liệu lót được sử dụng là sợi chịu lửa alumina chất lượng cao được cố định bằng
các bộ phận thép tròn.Các sợi nhôm được nén trước thành khối
(trọng lực nén: ≥230Kg/m3 ) rồi cố định vào thân lò bằng
bộ phận thép không gỉ tròn.Cấu trúc lớp lót chịu lửa này có những ưu điểm
độ dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.Các
lớp lót có tổng chiều dày là 350mm.Sợi nhôm silicat chống lại một
nhiệt độ tối đa 1360 ℃.Các bộ phận cố định thép tròn được thực hiện
bằng thép không gỉ 304.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò đáy ô tô để bán bao gồm lớp lót và thép hoàn toàn bằng sợi
vỏ kết cấu.Khung cửa làm bằng thép tấm 10mm tiết diện 8#
Thép.Cánh cửa được xây dựng bằng các khối sợi chịu lửa alumina cao giống như vậy
cho thân lò.Cấu trúc tổng thể của lò duy trì hình dạng của nó
trong khi đun nóng.Viền cửa được làm bằng thép tấm 10mm đảm bảo độ chắc chắn
sức mạnh của cửa.
Phương pháp lái xe của cửa:Cửa lò là cơ cấu nâng hạ bằng điện.
Và nó được niêm phong bởi mùa xuân.
Một cấu trúc niêm phong tiếp xúc mềm được bố trí giữa cửa lò và
lót lò.Khối đệm sợi xung quanh cửa lò nhô ra
ra khỏi lớp lót cửa lò.Khung cửa lò được trang bị dày
tấm thép.Khi đóng cửa lò, bánh xe tay được sử dụng để
nén cửa lò để làm cho khối sợi bịt kín tiếp xúc hoàn toàn với
các tấm thép và niêm phong nó.Khoảng cách giữa cửa lò và thép
tấm của khung cửa lò là 50mm để đảm bảo chuyển động trơn tru của
cửa lò khi đóng mở.Các phương pháp trên rất đơn giản,
thiết thực, đáng tin cậy và dễ bảo trì.
2.4xe ba gác
Lò sưởi giá chuyển hướng cho bình chịu áp lực bao gồm khung giá chuyển hướng,
bánh xe, thân gạch chịu lửa, tấm mặt giá chuyển hướng chịu nhiệt Cr25Ni20,
các bộ phận làm nóng, và cơ chế lái xe chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ xà 12# và thép 10mm
tấm.Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.việc truyền tải
trục được làm từ thép 45 # và được xử lý nhiệt.việc truyền tải
ổ trục thuộc loại trụ nặng chịu lực.có một
tổng cộng có 2 cặp bánh xe, mỗi bánh có đường kính 240mm.
cơ thể lát gạch: Bogie được xây dựng với sự kết hợp của alumin cao
gạch chịu lửa, gạch chịu lửa nhẹ, gạch giữ nhiệt.Các
thân gạch của giá chuyển hướng có khe lắp đặt các bộ phận làm nóng để dễ dàng
lắp đặt các bộ phận làm nóng.Các bộ phận bị ảnh hưởng và chịu trọng lượng
khu vực được lát gạch đặc biệt là gạch chịu lửa nhôm cao loại nặng.
Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa khi được nung nóng.
tấm che mặt: Phần đúc bằng thép chịu nhiệt Cr25Ni20 dày 30mm với
nhiệt độ làm việc≤1200℃.Nó có thể ngăn vảy rơi vào hệ thống sưởi
khe cắm phần tử sẽ tạo thành một mạch ngắn.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.Các
bánh răng giảm tốc điều khiển bánh xe chuyển hướng để di chuyển.Chuyển động bogie trơn tru
và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa
cửa lò và thân lò thông qua quá trình nén thanh đẩy
cơ chế.Việc niêm phong giữa giá chuyển hướng và thân lò là thông qua
những viên gạch và khối sợi có hình dạng bất thường.Khi cánh cửa đóng lại, có
lớp bịt kín thứ hai bằng các sợi nhôm tiếp xúc chặt chẽ với cửa lò.
2.5 yếu tố làm nóng
Bộ phận làm nóng: Hợp kim dạng sóng điện trở 0Cr27AL7Mo2
dải điện trở được gắn ở 2 vách bên, vách sau, cửa lò và giá chuyển hướng
đáy.Các dải điện trở được sản xuất thông qua các khuôn đặc biệt, và được
được lắp vào thành lò bằng đinh sứ.Và có một miếng đệm sứ
giữa thành sợi và các dải điện trở để tránh đoản mạch.Có
1 vùng sưởi ấm.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr25AL5.
2.6hhệ thống nghiêng thủy lực
Lò sưởi điện bogie có chức năng nghiêng được thực hiện bằng thủy lực
hệ thống.Phần trước của giá chuyển hướng thủy lực được trang bị trạm thủy lực.
Hai xi lanh dầu được trang bị dưới giá chuyển hướng.Chức năng nghiêng được thực hiện
bằng một hệ thống thủy lực đặc biệt.Thân lò được lắp đặt một thiết bị an toàn,
mà có thể tránh lật ngược.
2.7hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò thông qua Changzhou Huibang thông minh
bộ điều khiển nhiệt độ để kiểm soát nhiệt độ có chức năng tự điều chỉnh
để tính toán thông số PID lý tưởng và đạt được sự ổn định nhiệt độ.Các
bộ điều khiển nhiệt độ có chức năng báo động quá nhiệt và nhiệt
cặp vợ chồng phá vỡ bảo vệ.
Lò có 1 vùng điều khiển nhiệt độ để điều khiển sự liên kết giữa
nhiệt độ và chuyển động của động cơ.Mỗi vùng được đặt với nhiệt độ quá cao
báo thức.Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.
Sức mạnh được quy định theo cách quy định tỷ lệ thuận với thời gian.
Mỗi khu vực sưởi ấm được kiểm soát độc lập để bắt đầu và dừng lại.Và có
cũng có cả chế độ điều khiển thủ công và tự động.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với một
bộ tản nhiệt và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.vòng sưởi ấm
được trang bị ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bật nguồn
bảo vệ khóa liên động, và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
được liên kết để đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 135Kw+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
1200℃ (nhiệt độ làm việc bình thường: 1100-1150℃) |
| 4 | Tốc độ tăng nhiệt độ lò rỗng | ≤2 giờ để đạt 900 ℃ |
| 5 | vùng kiểm soát | 1 vùng |
| 6 | Kích thước làm việc hiệu quả | 2000×1000×1000mm(L×W×H) |
| 7 | khả năng tải | Khoảng 5 tấn |
| số 8 | nhiệt độ đồng đều | ≤±10℃ |
| 9 | Độ chính xác đo nhiệt độ | ±2℃ |
| 10 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 11 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Thường Châu Huibang lập trình điều khiển nhiệt độ với báo động quá nhiệt; |
| 12 | nhiệt độ bề mặt lò tăng | ＜45℃ + nhiệt độ phòng |
| 13 | Yếu tố làm nóng |
0Cr27AL7Mo2 (dải) sưởi ấm 5 bức tường |
| 14 | tấm che mặt | Cr25Ni20, tổng độ dày 30mm |
| 15 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 16 | Niêm mạc | Sợi chịu nhiệt độ cao |
| 17 | Phương pháp mở cửa lò | Nâng điện, bịt kín bằng lò xo |
| 18 | phương pháp di chuyển bogie | Bằng bộ giảm tốc |
| 19 | sức mạnh lái xe bogie | Bộ giảm tốc bánh xe cycloidal 2.2KW |
| 20 | phương pháp nghiêng | nghiêng thủy lực |
| 21 | góc nghiêng | ≤45 độ |
| 22 | Cấu hình lò sưởi Bogie | Một bộ lò sưởi Bogie, một bộ cửa lò và một bộ cơ chế nghiêng |
4. Phạm vi cung cấp
| KHÔNG. | Mục | số lượng | ghi chú |
| 1 | thân lò | 1 bộ | |
| 2 | xe ba gác | 1 bộ | Bao gồm tấm mặt giá chuyển hướng |
| 3 | Hệ thống thủy lực | 1 bộ | Bao gồm hai xi lanh dầu, ống dầu và trạm thủy lực |
| 4 | Hệ thống điều khiển điện | 1 bộ | 1 bộ cho giá chuyển hướng |
| 4 | Yếu tố làm nóng | 1 bộ | đai kháng điện |
| 5 | Hệ thống kiểm soát nhiệt độ | 1 bộ | |
| 6 | tủ điều khiển | 1 cái | |
| 7 | bộ điều khiển nhiệt độ | 1 cái | |
| số 8 | SCR | 3 chiếc | |
| 9 | Dây dẫn bồi thường | 20m | |
| 10 | cặp đôi nhiệt | 1 cái | 0-1200 |
| 11 | Thành phần điện tử | 1 bộ | SCR, công tắc không khí, ampe kế, vôn kế, rơle nhiệt và công tắc |
5. Nguồn gốc các thành phần
| KHÔNG. | Mục | Nguồn gốc |
| 1 | bộ điều khiển nhiệt độ | Huibang, Thường Châu |
| 2 | SCR | Weisite, Giang Tô |
| 3 | dải kháng | SHOANGANG, Bắc Kinh |
| 4 | vật liệu giữ nhiệt | Minye, Sơn Đông |
| 5 | Vật liệu chịu lửa | Nghi Hưng, Giang Tô |
| 6 | giảm tốc | Huibang, Thường Châu, Trung Quốc |
| 7 | Thành phần điện tử | CHINT/DELIXI |
| số 8 | tấm lò sưởi | Jianda, Xinghua, Trung Quốc |
| 9 | Hệ thống thủy lực | Sản xuất tại nhà máy |
