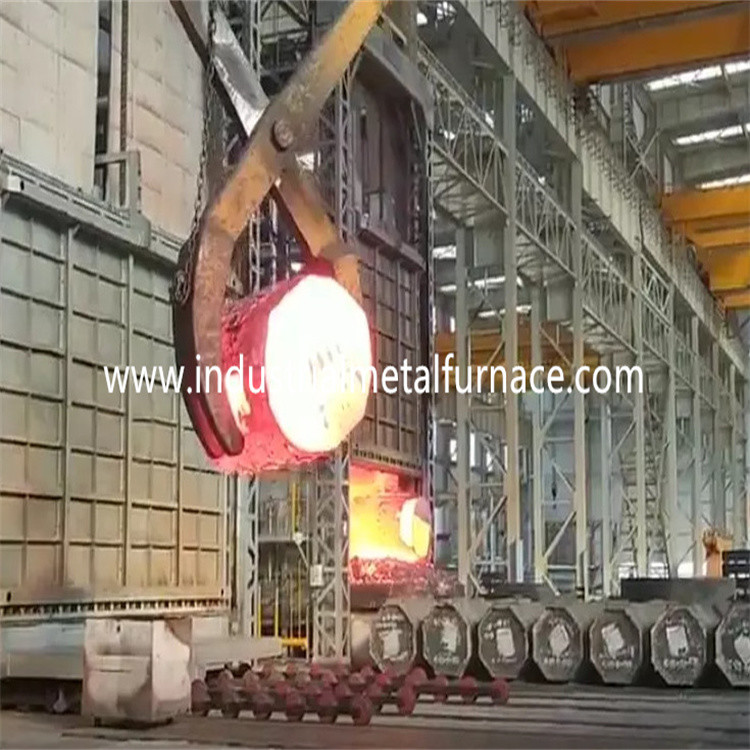

6500 × 2300 × 2000mm Lò luyện khí Bogie Hearth
1. Ứng dụng
Lò đáy xe đốt khí chủ yếu được sử dụng để xử lý nhiệt các bộ phận kim loại.
2.Giới thiệu kết cấu
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò đáy xe được làm từ 12-18 #
thép chữ U và thép tấm.Trụ bên và trụ sau là
được làm từ thép cắt và được gia cố bằng các thanh giằng thép cắt.
Tường ngoài của lò được sơn 2 lớp sơn lót, và 2
các lớp sơn phủ.Phần quan trọng của lò được sơn bằng nhiệt
sơn chịu lực.
2.2niêm mạc
Lớp lót của nhà cung cấp lò sưởi bogie sử dụng vật liệu chịu lửa nhôm cao 1360
khối gấp sợi với nhiệt độ dịch vụ dài hạn là 1100 ℃.tổng độ dày
của lót lò là 320mm.Cấu trúc lớp lót chịu lửa này có ưu điểm là
độ dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.Nhôm
khối nén sợi silicat có độ dày 300mm được thiết kế như là
lớp chịu nhiệt độ cao.
2.3 giá chuyển hướng
Lò sưởi bogie bán buôn bao gồm bảo quản nhiệt
vật liệu, khung giá chuyển hướng và cơ chế di chuyển.Lớp vật liệu chịu lửa được chia
thành 3 lớp phụ, tức là lớp gạch nhôm cao thứ nhất trên cùng, và lớp thứ 2 và thứ 3
bằng cả gạch đất sét nhẹ.
Khung giá chuyển hướng được làm bằng thép chữ U 20# và thép chữ I 20#.Các cạnh của
giá chuyển hướng được làm bằng thép chữ I 20 mm.Giá chuyển hướng được trang bị 8 bánh xe.
Đường kính mỗi bánh xe là 350mm.
Vật liệu giữ nhiệt được chia thành 3 lớp, lớp trên cùng là
gạch có hàm lượng nhôm cao, lớp thứ 2 và thứ 3 đều là gạch đất sét nhẹ.
Lò bottm ô tô bán buôn được điều khiển bởi cơ chế truyền động bánh răng giảm tốc động cơ.
Tốc độ di chuyển của giá chuyển hướng là 6-8m/phút.
Con dấu giữa giá chuyển hướng và thân lò sử dụng các khối sợi chịu lửa, đó là
được ép chặt bằng xi lanh điện và liên kết với xi lanh điện của cửa lò.
Khi giá chuyển hướng được đặt đúng chỗ, xi lanh điện điều khiển cần gạt để nâng vật liệu chịu lửa lên
khối bông sợi và đẩy nó vào khoảng trống giữa giá chuyển hướng và lò
thân hình.Đồng thời, cửa lò hạ xuống và xi lanh điện hoạt động
siết chặt cửa lò.Nếu xả bogie thì xi lanh điện sẽ nhả
cửa lò và đặt khối niêm phong xuống.Cửa lò sẽ nâng lên tại chỗ,
sau đó giá chuyển hướng có thể được mở.Các hành động trên có thể là thủ công hoặc tự động
hành động liên tục.
2.4 Hệ thống làm kín
Miếng đệm giữa cửa và thân lò và xe đẩy nhiều hơn
phê bình.Việc niêm phong giữa cửa lò và thân lò sử dụng
cần đẩy điện.Điều này làm cho toàn bộ cửa được niêm phong chặt chẽ, để đảm bảo
rằng nhiệt bên trong lò không rò rỉ từ cửa
2.5 cửa lò
Cửa xe đẩy của lò xử lý nhiệt bao gồm lớp lót hoàn toàn bằng sợi và
vỏ kết cấu thép.Cửa được xây dựng bằng sợi nhôm silicat nén
các khối tương tự như đối với thân lò.Vỏ là một cấu trúc hàn từ
thép mặt cắt và thép tấm.Cửa lò có tính năng đơn giản,
bảo trì thực tế, đáng tin cậy và thuận tiện.Cửa lò được cố định trên giá chuyển hướng.
Cấu trúc niêm phong tiếp xúc cứng mềm được đặt giữa cửa lò và
lót lò.Khi cửa lò đóng, cơ cấu thanh đẩy điện
được sử dụng để nén cửa lò để làm cho khối sợi niêm phong tiếp xúc với
miệng lò.Khi mở cửa lò, kéo thanh đẩy điện
cơ cấu ép để tách cửa lò ra khỏi khung miệng lò
tấm thép có độ hở 100 mm, để đảm bảo rằng cửa lò
không làm trầy xước hoặc chạm vào lớp lót lò và xe đẩy trong quá trình nâng hạ.
Và đảm bảo chuyển động trơn tru khi đóng mở.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | Nhiên liệu | Khí tự nhiên |
| 2 |
nhiệt trị khí nhiên liệu Áp suất khí trước lò |
8600kcal/Nm3 20-70Kpa |
| 3 | nhiệt độ định mức | 1200℃ |
| 4 | Nhiệt độ làm việc được sử dụng bình thường | 1000℃ |
| 5 | Nhiệt độ bề mặt thân lò | ≤45℃+nhiệt độ phòng |
| 6 | Tốc độ tăng nhiệt độ tối đa | 150℃/giờ |
| 7 | khu vực sưởi ấm | 4 vùng |
| số 8 | Độ chính xác đo nhiệt độ | ≤±1℃ |
| 9 | Tiêu thụ khí đầy đủ | 317Nm3/giờ |
| 10 | Nhu cầu đường ống gas | 360Nm3/giờ |
| 11 | Tiêu thụ không khí | 4680Nm3/giờ |
| 12 | nhiệt độ đồng nhất | ≤±10℃ |
| 13 | Kích thước làm việc hiệu quả |
6000*2500*1500mm (không bao gồm chiều cao của sắt hỗ trợ) |
| 14 | Kích thước lò sưởi |
6400*2900*2000mm (bao gồm cả chiều cao của hỗ trợ sắt) |
| 15 | Không gian sàn |
Chiều dài: 16500mm (kể cả chiều dài giá chuyển hướng và đường ống dẫn khói phía sau lò) Chiều rộng: 5000mm (kể cả đường ống hai bên thân lò) |
| 16 | khả năng tải tối đa của bogie | ≤60000kg |
| 17 | Số lượng và kiểu đầu đốt | 8 cái, AGS 140HB, 450kw/h |
| 18 | Phương pháp kiểm soát nhiệt độ | Bộ điều khiển nhiệt độ thông minh, màn hình cảm ứng, đốt xung, PLC Siemens và điều khiển thủ công;điều khiển từ xa nâng cửa lò và di chuyển giá chuyển hướng. |
| 19 | Bản ghi nhiệt độ | Cặp nhiệt loại K |
| 20 | lót lò | chịu nhiệt tất cả các cấu trúc sợi |
| 21 | Nguồn cấp | 380V, 3pha, 50Hz |
| 22 | Phương pháp mở cửa lò | Bằng tời điện, Tốc độ 6-8m/phút, có điều khiển từ xa bằng tay |
| 23 | Phương pháp niêm phong cửa lò | Phương pháp đóng kín áp suất thanh đẩy điện |
| 24 | Tốc độ đi bộ của Bogie | 6-8m/phút, có điều khiển từ xa bằng tay |
| 25 | lót lò | Vật liệu chịu lửa tất cả các sợi |
| 26 | chỉ số tiêu thụ | Hiệu suất nhiệt khi đầy tải η≥40% |
| 27 | Nhiệt độ bề mặt thân lò | ≤45℃+nhiệt độ phòng |
| 28 | Nhiệt độ bề mặt cửa lò | ≤50℃+nhiệt độ phòng |
