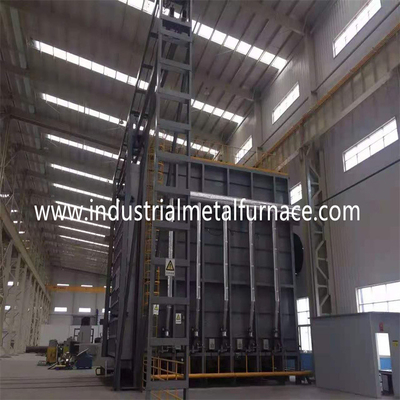

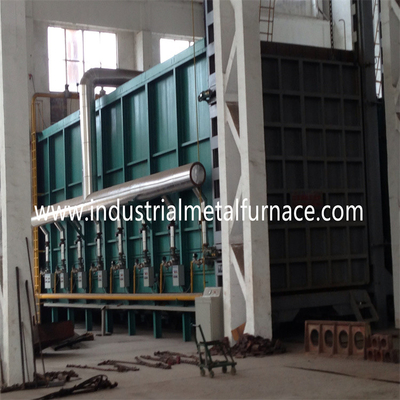

Lò xử lý nhiệt bằng thép đốt bằng khí mangan cao Lò đáy ô tô 7200 × 2200 × 1800mm
1. Ứng dụng
Lò xử lý nhiệt lò sưởi bằng khí đốt chủ yếu được sử dụng để sưởi ấm
xử lý các bộ phận kim loại.
2.Giới thiệu kết cấu
2.1 lôngthân hình nuột nà
Cơ thể của lò sưởi bogie để xử lý nhiệt kim loại được làm từ
Thép kênh 12 # -18 # và thép tấm 4-14mm.Các trụ bên và trở lại
cột được làm từ thép hình, và được gia cố bằng thép hình
giằng.Tường ngoài của lò được sơn 2 lớp sơn lót,
và 2 lớp sơn phủ.Phần chính của lò được sơn bằng
sơn chịu nhiệt.
2.2niêm mạc
Vật liệu lót là sợi nhôm chịu nhiệt cao 1100℃ 1360type
khối nén chặt.Cấu trúc lớp lót chịu lửa này có ưu điểm là thấp
dẫn nhiệt, khả năng chống sốc mạnh và chống xói mòn.Nhôm
Khối nén sợi silicat dày 350mm được thiết kế như
lớp vật liệu chịu nhiệt độ cao.
Tổng chiều dày của lớp lót lò là 325mm.Lớp lót thông qua
cấu trúc mô-đun lớn tổng hợp và công nghệ cố định thép tròn bằng thép không gỉ.
Lớp lót ở phần nhiệt độ cao sử dụng sợi nhôm silicat
khối nén, độ dày là 300mm.
2.3 giá chuyển hướng
Thiết kế lò đáy xe bao gồm vật liệu bảo quản nhiệt,
khung giá chuyển hướng và cơ chế di chuyển.Lớp vật liệu chịu lửa được chia thành 3 lớp con,
tức là lớp gạch alumin cao trên cùng thứ nhất, lớp thứ 2 và thứ 3 có cả gạch đất sét nhẹ.
Khung giá chuyển hướng được làm bằng dầm thép chữ I 20# và dầm thép chữ I 20#.các cạnh
của giá chuyển hướng được làm bằng thép kênh 20 #.Giá chuyển hướng được trang bị 10 miếng
bánh xe.Đường kính mỗi bánh xe là 350mm.
Giá lò đáy xe được dẫn động bằng cơ cấu dẫn động bánh răng giảm tốc của mô tơ.
Tốc độ di chuyển của giá chuyển hướng là 6-8m/phút.
2.4 Hệ thống làm kín
Việc niêm phong giữa
cửa lò sưởi bogie và thân lò sử dụng thanh đẩy điện để nhấn đóng
cửa lò trên khung cửa lò và mặt cuối của xe đẩy.
2.5 cửa lò
Cửa lò bao gồm lớp lót hoàn toàn bằng sợi và vỏ kết cấu thép.
2.6 đốt hệ thống
Hệ thống đốt bao gồm các đầu đốt tốc độ cao công nghệ Krom, tỷ lệ
hệ thống kiểm soát quá trình đốt cháy, van gas, van điện từ, hộp điều khiển đầu đốt, v.v.
đầu đốt có các chức năng đánh lửa tự động, phát hiện ngọn lửa và báo cháy.
Bộ điều khiển đầu đốt nhận tín hiệu điều khiển của bộ điều khiển nhiệt độ và
điều khiển trạng thái lửa to/nhỏ của đầu đốt dựa trên yêu cầu tải nhiệt
để việc điều chỉnh nhiệt độ được thực hiện.
2.6.1 hệ thống không khí
Hệ thống đường ống dẫn khí bao gồm quạt ly tâm áp suất cao, tự động
van điều chỉnh, đồng hồ đo áp suất và đường ống.Khối lượng không khí là để phù hợp với khí
khối lượng, và tỷ lệ dư thừa không khí thấp hơn 1,20.
2.6.2 hệ thống cung cấp khí đốt
Đường ống cấp khí chung được trang bị thiết bị điều chỉnh áp suất
(được trang bị bộ lọc), công tắc áp suất thấp và đồng hồ đo áp suất.Vì lợi ích
an toàn có một van cắt nhanh trên đường ống dẫn khí chung.
2.6.3 hệ thống xả
Áp suất lò xử lý nhiệt được kiểm soát
ở trạng thái tối ưu (bề mặt của xe đẩy ở áp suất hơi dương).Tại đây
thời gian, khí thải ở trạng thái cân bằng động, điều này không chỉ có thể đảm bảo rằng
khí lò không tràn mà còn đảm bảo không khí lạnh bên ngoài lò
không bị hút vào lò, để tiết kiệm năng lượng và tối đa hóa hiệu quả
của lò.
2.6.5 Hệ thống ống khói và trao đổi nhiệt
Một ống khói được đặt ở phía sau lò và nó được thực hiện với bộ trao đổi nhiệt
(theo tiêu chuẩn quốc gia GB3486-83).Ống khói dẫn ra bên ngoài của
xây dựng nhà máy.
2.6.6phát hiện lỗi và hệ thống báo động
Lò xử lý nhiệt có chức năng phát hiện lỗi, báo động, chẩn đoán và bảo vệ an toàn hoàn chỉnh
hệ thống.Trên tủ điều khiển có đèn báo.
2.7 hệ thống điều khiển
hệ thống điều khiển có các bộ phận sau: Ⅰ.Hệ thống kiểm soát đốt cháy;Ⅱ.điện
hệ thống điều khiển công suất;Ⅲ.hệ thống kiểm soát nhiệt độ.
C) hệ thống ghi và kiểm soát nhiệt độ
Hệ thống có các chức năng cài đặt nhiệt độ, điều khiển và hiển thị kỹ thuật số.
Và cũng có một cảnh báo bằng âm thanh và hình ảnh trong các tình huống quá nhiệt.
Bố trí vùng kiểm soát nhiệt độ
A: hệ thống kiểm soát nhiệt độ
B: kiểm soát nhiệt độ dụng cụ
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | lò sưởi bogie kích thước làm việc hiệu quả |
7200*2200*1800mm (không bao gồm chiều cao của sắt hỗ trợ) |
|
2 |
Kích thước lò sưởi |
7600*2600*2300mm (bao gồm cả chiều cao của sắt hỗ trợ) |
| 3 | Khả năng tải của Bogie | ≤20 tấn |
| 4 | Nhiệt độ làm việc tối đa | 1050℃ |
| 5 | Nhiệt độ bề mặt thân lò | ≤45℃+nhiệt độ phòng |
| 6 | Tốc độ tăng nhiệt độ tối đa | 200℃/giờ ở công suất đầy tải |
| 7 | Độ chính xác đo nhiệt độ | ≤±1℃ |
| số 8 | nhiệt độ đồng đều | ≤±10℃ |
| 9 | khu vực sưởi ấm | 4 vùng |
| 10 | Nhiên liệu | Khí tự nhiên |
| 11 |
nhiệt trị khí nhiên liệu Áp suất khí trước lò |
8600kcal/m3 20-70Kpa |
| 12 | Phương pháp kiểm soát nhiệt độ |
Bộ điều khiển nhiệt độ thông minh Shimaden, Màn hình cảm ứng 10 inch + PLC Siemens và điều khiển thủ công; |
| 13 | Bản ghi nhiệt độ | Cặp nhiệt điện loại K trong lò sưởi |
| 14 | Tăng nhiệt độ bề mặt ống dẫn khí nóng | ≤30℃ |
| 15 | Tốc độ di chuyển của Bogie | 6-8m/phút, với điều khiển từ xa vận hành thủ công |
| 16 | Phương pháp niêm phong cửa lò | Bằng thanh đẩy điện, 4 bộ |
| 17 | Phương pháp mở cửa lò | Lên xuống bằng điện, tốc độ 6-8m/phút, có điều khiển từ xa bằng tay |
| 18 | lót lò | chịu nhiệt tất cả các cấu trúc sợi |
| 19 | đầu đốt gas |
Đầu đốt AGS100HB, 230KW/h, 8 cái (Công nghệ Đức) |
| 20 | chỉ số tiêu thụ | Hiệu suất nhiệt khi đầy tải η≥40% |
| 21 | Nhiệt độ bề mặt cửa lò | ≤50℃+ nhiệt độ phòng |
| 22 | Tiêu thụ khí đầy đủ | 136Nm3/giờ |
| 23 | Nhu cầu đường ống gas | 185Nm3/giờ |
| 24 | Tiêu thụ không khí | 2392Nm3/giờ |
| 25 | Công suất động cơ Bogie | 7.5KW*1 bộ |
| 26 | Công suất quạt đốt | 7,5KW |
| 27 | Phương pháp truyền tải Bogie |
Truyền động bánh xích giảm tốc động cơ Phương pháp di chuyển bánh xe Bogie: điều khiển từ xa |
| 28 | Niêm phong giữa giá chuyển hướng và tường bên | Thanh đẩy điện, 4 bộ |
| 29 | Bịt kín giữa giá chuyển hướng và tường sau | Bằng khối sợi lò xo |
