Lò đáy ô tô điện 3000×1000×1000mm
1. Ứng dụng
RT2-220-9 lò sưởi điện bogie được sử dụng chủ yếu cho
nhiệt luyện chi tiết kết cấu thép, chi tiết thép đúc, thanh trục
các bộ phận, sản phẩm thép công cụ, vv
2. Giới thiệu cấu trúc
RT2-220-9 lò sưởi bogie chủ yếu bao gồm thân lò,
lớp lót, cửa lò và hệ thống nâng cửa, ép và niêm phong cửa lò
cơ chế, giá chuyển hướng, bộ phận làm nóng và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Cấu trúc thân thép của nhà sản xuất lò đáy ô tô được làm từ 8-10 #
thép hình và thép tấm ≥4mm.Trụ bên và trụ sau được làm
từ thép cắt, và được gia cố bằng giằng thép cắt.Ngoại thương
tường lò được sơn 2 lớp sơn lót, 2 lớp sơn phủ.
Phần quan trọng của lò được sơn bằng sơn chịu nhiệt.Do lò
làm việc ở nhiệt độ làm việc cao, tấm bề mặt của thân lò được làm
của tấm dày 14mm được hàn từng mảnh.
2.2niêm mạc
Thân giá lò đáy ô tô được chế tạo bằng hệ thống hoàn toàn bằng sợi.Vật liệu lót
được sử dụng là sợi chịu lửa zirconium chất lượng cao được cố định bằng các bộ phận thép tròn.nhôm
sợi được nén sẵn thành khối (trọng lực nén: ≥230Kg/m3) và sau đó
cố định vào thân lò bằng các bộ phận inox tròn.Cấu trúc lớp lót chịu lửa này
có ưu điểm là dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.
Lớp lót có tổng độ dày là 350mm.Sợi nhôm silicat chống lại tối đa
nhiệt độ 1350 ℃.Vật liệu của các bộ phận cố định bằng thép tròn là thép không gỉ 321.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò sưởi giá rẻ bán buôn bao gồm lớp lót hoàn toàn bằng sợi và kết cấu thép
vỏ bọc.Khung cửa được làm bằng thép tấm dày 14mm.Cửa được xây dựng bằng silicat
khối sợi nhôm giống như khối cho thân lò.Cấu trúc tổng thể của
lò duy trì hình dạng của nó trong khi làm nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện
bằng vận thăng.Và nó được niêm phong bằng thanh đẩy điện.
Cấu trúc cửa lò:Vật liệu chính của cửa được làm bằng thép tấm 14mm và
Hàn thép 10 #, không chỉ đảm bảo độ cứng và độ bền tổng thể của cửa,
mà còn làm cho cửa nhẹ và giảm trọng lượng của cửa.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân bằng gạch chịu lửa, khả năng chịu nhiệt
tấm mặt giá chuyển hướng, các bộ phận làm nóng và cơ chế dẫn động giá chuyển hướng.
kết cấu giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và dày 20mm chịu nhiệt
tấm thép đúc.Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động được làm
từ thép 45 #, và nó được xử lý nhiệt.Ổ trục truyền động thuộc loại trụ nặng
mang để chịu trọng lượng.Có tổng cộng 3 cặp bánh xe, và mỗi bánh xe là
đường kính 300mm.Bogie được cơ giới hóa.Và động cơ lái xe được trang bị phanh
thiết bị giảm tốc độ để giảm quán tính khi khởi động và dừng chuyển động.Có
2 công tắc giới hạn để tránh di chuyển quá mức của giá chuyển hướng.
thân gạch: Giá chuyển hướng được xây dựng bằng sự kết hợp nặng nề của gạch chịu lửa nhôm cao,
gạch chịu lửa nhẹ, gạch giữ nhiệt.Cơ thể lát gạch của bogie có
khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt các bộ phận làm nóng.bị ảnh hưởng
các bộ phận và khu vực chịu trọng lượng được lát gạch đặc biệt bằng nhôm cao loại nặng
gạch chịu lửa.Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa khi được nung nóng.
cacbua silictấm che mặt: tổng độ dày 35mm, nhiệt độ làm việc tối đa≤1300℃.
Nó có thể ngăn không cho vảy rơi vào khe của các bộ phận làm nóng dẫn đến đoản mạch.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.Bộ truyền động bánh răng giảm tốc
bánh xe bogie để di chuyển.Chuyển động của giá chuyển hướng trơn tru và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa cửa lò
và thân lò thông qua thanh đẩy điện.Việc niêm phong giữa giá chuyển hướng và
thân lò thông qua gạch hình dạng đặc biệt và khối bông sợi.

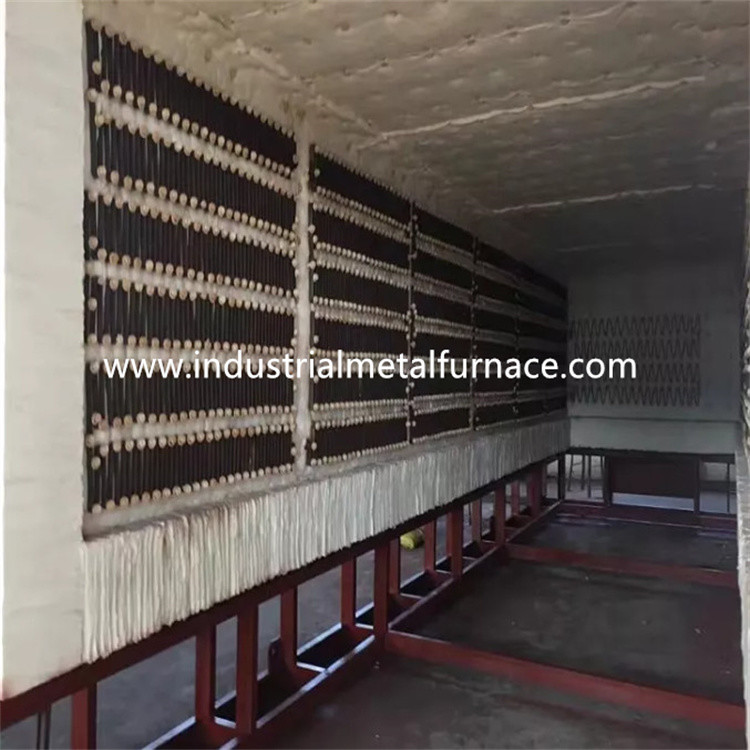

2.5 yếu tố làm nóng
Bộ phận làm nóng: Các sọc HYE hợp kim có độ bền cao chất lượng cao được gắn ở 2 thành bên.
Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp đặt trong lò
tường bằng đinh sứ.Và có một miếng đệm sứ giữa thành sợi và điện trở
dải để tránh đoản mạch.Có 2 vùng sưởi ấm.Tất cả các thanh dẫn đầu ra được làm
của vật liệu φ16 0Cr25AL5.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh Shimaden để kiểm soát
nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và
đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có các chức năng quá nhiệt độ
báo động và bảo vệ chống vỡ cặp nhiệt.
Lò có 2 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa các
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh là
được điều tiết theo cơ chế điều hòa tỉ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt
và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi được trang bị
ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động khi bật nguồn và
biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa, cửa
nén, và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải liên kết với
đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 210Kw (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức | 1250℃ |
| 4 | Vùng kiểm soát nhiệt độ | 2 vùng, kiểm soát nhiệt độ độc lập |
| 5 | Tốc độ tăng nhiệt độ lò rỗng | ≤2 giờ |
| 6 | Kích thước làm việc hiệu quả | 3000×1000×1000mm(L×W×H) |
| 7 | Kết nối bộ phận làm nóng | Ｙ |
| số 8 | nhiệt độ đồng đều | ≤±10℃ |
| 9 | Độ chính xác đo nhiệt độ | ±1℃ |
| 10 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 11 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden trang bị giao diện truyền thông 485, màn hình cảm ứng 10,1 inch có thể ghi lại dữ liệu lịch sử, quá trình lưu trữ, xuất đĩa U, ảnh chụp màn hình và các chức năng khác, với báo động quá nhiệt. |
| 12 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 13 | Yếu tố làm nóng | HYE (dải) |
| 14 | tấm che mặt | Chất liệu: silicon carbide, độ dày 35mm, |
| 15 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 16 | Phương pháp mở cửa lò | Palăng điện 1 tấn lên xuống, cửa lò đóng kín bằng thanh đẩy điện |
| 17 | phương pháp di chuyển bogie | Bộ giảm tốc bánh răng cycloidal 3KW |
| 18 | Làm kín giữa thân lò và giá chuyển hướng | Bông sợi và gạch hình đặc biệt + khối sợi và bông sợi, bịt kín kép |
| 19 | lót lò | sợi chịu nhiệt zirconium nhiệt độ cao |
