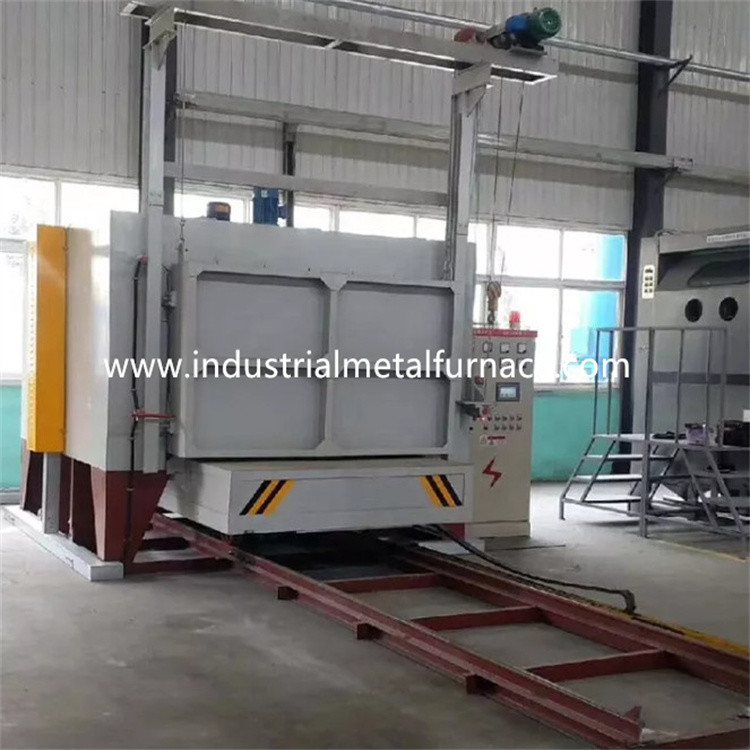

Lò sưởi điện Bogie 3600 × 1000 × 900mm có hai cửa
1. Ứng dụng
Lò sưởi điện RT2-230-12 chủ yếu được sử dụng để sưởi ấm
xử lý các chi tiết kết cấu thép, chi tiết thép đúc, chi tiết thanh trục, thép công cụ
sản phẩm, v.v.
2.Giới thiệu kết cấu
Lò sưởi bogie RT2-380-12 chủ yếu bao gồm thân lò,
lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, bộ phận làm nóng,
và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Cấu trúc thân thép thiết kế lò sưởi bogie được làm từ mặt cắt 8-12 #
thép và thép tấm ≥3mm.Trụ bên và trụ sau được làm từ
thép mặt cắt, và được gia cố bằng giằng thép mặt cắt.Ngoại thương
tường lò được sơn 2 lớp sơn lót, 2 lớp sơn phủ
sơn.Phần quan trọng của lò được sơn bằng sơn chịu nhiệt.
2.2 lớp lót
Thân thiết kế lò đáy ô tô được chế tạo bằng hệ thống hoàn toàn bằng sợi.Lớp lót
vật liệu được sử dụng là sợi nhôm chất lượng được cố định bằng các bộ phận thép tròn.nhôm
sợi được nén sẵn thành khối (trọng lực nén: ≥230Kg/m3) Và
sau đó được cố định vào thân lò bằng các bộ phận inox tròn.Lớp lót chịu lửa này
cấu trúc có ưu điểm là dẫn nhiệt thấp, khả năng chống sốc mạnh,
và chống xói mòn.Lớp lót có tổng độ dày là 350mm.Nhôm silicat
sợi chịu được nhiệt độ tối đa 1360℃.Vật liệu cố định thép tròn
các bộ phận là 1Cr13.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò sưởi bogie nhiệt độ cao bao gồm lớp lót hoàn toàn bằng sợi và thép
vỏ kết cấu.Khung cửa được làm bằng thép tấm 10mm và thép hình 12mm.
Cửa được làm bằng các khối sợi nhôm silicat giống như cửa lò.
Cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện
bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa, nhiệt
tấm mặt giá chuyển hướng chịu lực, các bộ phận làm nóng và cơ chế dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 12 mm.Các
giá chuyển hướng có thể hoạt động trong thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động được làm
từ thép 45 #, và nó được xử lý nhiệt.Ổ trục truyền động thuộc loại trụ nặng
mang để chịu trọng lượng.Có tổng cộng 3 cặp bánh xe, và mỗi bánh xe là
đường kính 240mm.Bogie được cơ giới hóa.Và động cơ lái xe được trang bị phanh
thiết bị giảm tốc độ để giảm quán tính khi khởi động và dừng chuyển động.Ở đó
là 2 công tắc giới hạn để tránh chuyển động quá mức của giá chuyển hướng.
thân gạch: Giá chuyển hướng được xây dựng với sự kết hợp nặng nề của vật liệu chịu lửa alumina cao
gạch xây, gạch chịu lửa nhẹ, gạch giữ nhiệt.Cơ thể lát gạch của
giá chuyển hướng có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt các bộ phận làm nóng.
Các bộ phận chịu va đập và khu vực chịu trọng lượng được lát gạch đặc biệt với loại nặng cao
gạch chịu lửa nhôm.Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa
khi đun nóng.
tấm che mặt: Phần đúc bằng thép chịu nhiệt Ni7N dày 30mm làm việc tối đa
nhiệt độ≤1200℃.Nó có thể ngăn vảy rơi vào khe các bộ phận làm nóng
mà sẽ tạo thành một ngắn mạch.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.thiết bị giảm tốc
điều khiển bánh xe bogie để di chuyển.Chuyển động của giá chuyển hướng trơn tru và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa lò
cửa và thân lò thông qua lò xo.Việc niêm phong giữa giá chuyển hướng và
thân lò thông qua gạch hình dạng đặc biệt mềm và khối bông sợi.
2.5 yếu tố làm nóng
bộ phận làm nóng: Các dải điện trở hợp kim hình xoắn ốc có điện trở 0Cr27AL7Mo2 là
gắn ở 2 bên tường.Các dải điện trở được sản xuất thông qua các khuôn đặc biệt,
và được lắp vào thành lò bằng đinh sứ.Và có một miếng đệm sứ
giữa thành sợi và các dải điện trở để tránh đoản mạch.Có 3 lò sưởi
khu.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr27AL7Mo2.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng nhiệt độ thông minh Changzhou Huibang
bộ điều khiển để kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán lý tưởng
Tham số PID và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có
chức năng báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 2 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa các
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh là
được điều tiết theo cơ chế điều hòa tỉ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt và
một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị ampe kế,
vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động khi bật nguồn và nối đất an toàn
đo.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa, cửa
nén, và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải liên kết với
đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 230Kw+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
1200℃ (nhiệt độ làm việc: 1000℃) |
| 4 | vùng kiểm soát | 2 vùng |
| 5 | Kích thước làm việc hiệu quả | 3600×1000×900mm(L×W×H) |
| 6 | Kết nối bộ phận làm nóng | Ｙ |
| 7 | nhiệt độ đồng nhất | ≤±10℃ |
| số 8 | Độ chính xác đo nhiệt độ | ±2℃ |
| 9 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 10 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Huibang với báo động quá nhiệt; |
| 11 | nhiệt độ bề mặt lò tăng | ＜55℃ |
| 12 | Yếu tố làm nóng | 0Cr27AL7Mo2 (dải) |
| 13 | tấm che mặt | Ni7N, dày 30mm, thép chịu nhiệt |
| 14 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 15 | Phương pháp mở cửa lò | Palăng điện lên xuống, bịt kín bằng lò xo |
| 16 | phương pháp di chuyển bogie | Bằng bộ giảm tốc |
| 17 | sức mạnh lái xe bogie | 2.2KW |
| 18 | lót lò | Sợi chịu nhiệt độ cao |
| 19 | lỗ thoát khí | hai lỗ xả trên đỉnh lò, đường kính mỗi lỗ 219mm.Đóng mở bằng tay. |
