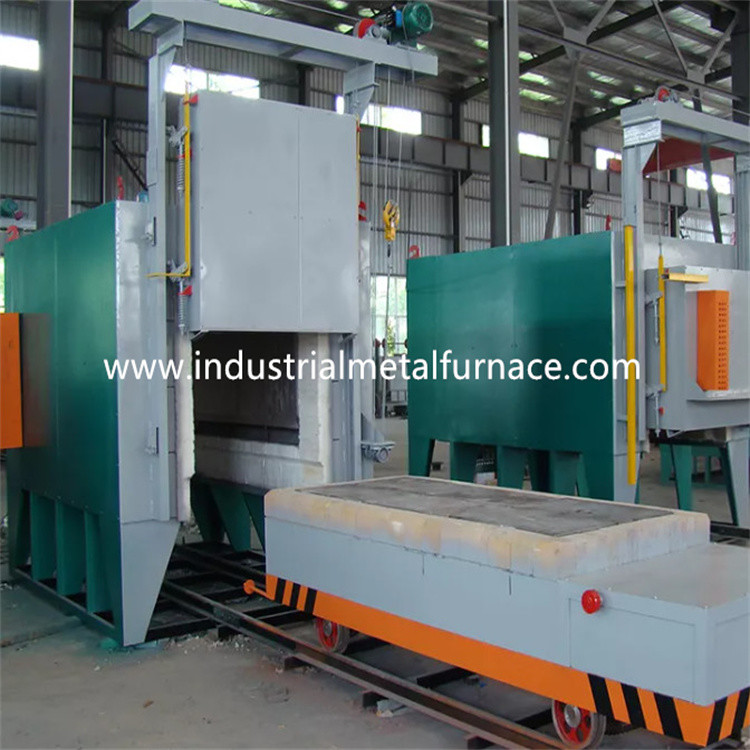

2500 × 1000 × 800mm Lò đốt Bogie Hearth bằng khí đốt
1. Ứng dụng
Lò sưởi bogie đốt bằng khí chủ yếu được sử dụng cho
xử lý nhiệt các bộ phận kim loại.
2. Giới thiệu cấu trúc
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò đáy xe được làm từ 8# -12#U
thép và thép tấm.Trụ bên và trụ sau được làm từ
thép mặt cắt, và được gia cố bằng giằng thép mặt cắt.Các
tường ngoài của lò được sơn 2 lớp sơn lót, và 2
các lớp sơn phủ.Phần quan trọng của lò được sơn bằng nhiệt
sơn chịu lực.
2.2niêm mạc
Vật liệu chính của lớp lót lò là sợi chịu lửa composite
khối gấp chứa zirconium và crom ở dịch vụ dài hạn
nhiệt độ 1250 ℃.Cấu trúc lớp lót chịu lửa này có những ưu điểm
độ dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.Nhôm
khối nén sợi silicat có độ dày 300mm được thiết kế như là
lớp chịu nhiệt độ cao.
2.3 giá chuyển hướng
Giá chuyển hướng bao gồm vật liệu giữ nhiệt, khung giá chuyển hướng và chuyển động
cơ chế.Lớp vật liệu chịu lửa được chia thành 3 lớp phụ, tức là lớp trên cùng thứ nhất
lớp gạch cao alumin, lớp thứ 2 và thứ 3 có cả gạch đất sét nhẹ.
Khung giá chuyển hướng được làm bằng dầm chữ I 12# và dầm khung 12#.xe ba gác
có đủ độ cứng đảm bảo không bị biến dạng khi vận hành đầy tải.Khoảng cách
giữa hai mặt của giá chuyển hướng lò và khung chịu lửa.
xe đẩy nên được cố định.
Tấm bề mặt giá chuyển hướng được làm bằng thép tấm chất lượng cao 10 mm.Chức năng
là phân tán tải giá chuyển hướng (làm cho tải phân bố đều) và tăng cường
độ cứng của khung.
Vật liệu giữ nhiệt được chia thành 3 lớp, lớp trên cùng là
gạch có hàm lượng nhôm cao, lớp thứ 2 và thứ 3 đều là gạch đất sét nhẹ.
Cơ chế kéo bogie: cơ chế di chuyển của xe đẩy được điều khiển bởi AC
động cơ giảm tốc, và chế độ lái là cấu trúc bánh xích giảm tốc.xe đẩy
đi vào và ra khỏi lò thông qua bánh răng giảm tốc trong hộp số
thiết bị và bánh xe di chuyển bên dưới xe đẩy để lái bánh xích di chuyển của xe đẩy
để chia lưới và lái xe đẩy di chuyển, ổn định và đáng tin cậy.
Khối niêm phong sợi chống cháy được sử dụng để niêm phong giữa giá chuyển hướng và
thân lò, được ép bởi đòn bẩy của xi lanh điện và được liên kết
với xi lanh điện của cửa lò.Khi giá chuyển hướng ở đúng vị trí,
xi lanh điện điều khiển cần gạt để nâng lớp đệm bông sợi chống cháy lên
chặn và đẩy nó vào khoảng trống giữa giá chuyển hướng và thân lò.đồng thời
thời gian, cửa lò rơi xuống và xi lanh điện hoạt động để đẩy cửa lò
thật chặt.Nếu bogie được xả, cửa lò sẽ được cấp nguồn cùng lúc,
xi lanh điện của xe đẩy di chuyển để đặt khối niêm phong xuống, cửa nâng lên
đến đúng vị trí và xe đẩy có thể bắt đầu.Hành động trên có thể là thủ công hoặc
hành động liên tục tự động.Nó là an toàn để sử dụng và thuận tiện để duy trì.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | Nhiên liệu | Khí tự nhiên |
| 2 |
nhiệt trị khí nhiên liệu Áp suất khí trước lò |
8600kcal/m3 0,02-0,07Mpa |
| 3 | nhiệt độ định mức | 1260℃ |
| 4 | Nhiệt độ sử dụng bình thường | 700-1200℃ |
| 5 | Nhiệt độ bề mặt thân lò | ≤50℃+nhiệt độ phòng |
| 6 | Tốc độ gia nhiệt có thể điều chỉnh | 10-150℃/giờ |
| 7 | Tốc độ làm mát có thể điều chỉnh | 10-100℃/giờ |
| số 8 | khu vực sưởi ấm | 1 vùng |
| 9 | Độ chính xác đo nhiệt độ | ≤±1℃ |
| 10 | Tiêu thụ khí đầy đủ | 8m3/giờ |
| 11 | Nhu cầu đường ống gas | 27m3/giờ |
| 12 | Tiêu thụ không khí | 351m3/giờ |
| 13 | nhiệt độ đồng nhất | ≤±10℃ |
| 14 | Kích thước làm việc hiệu quả |
2500*1000*800mm (chiều cao không bao gồm tấm sắt hỗ trợ) |
| 15 | Kích thước lò sưởi |
2800*1400*1300mm (chiều cao bao gồm tấm sắt hỗ trợ) |
| 16 | khả năng tải bogie | ≥1500kg |
| 17 | Số lượng và kiểu đầu đốt | 3 cái, AGS65HB, 90kw/h |
| 18 | Phương pháp kiểm soát nhiệt độ | Bộ điều khiển nhiệt độ thông minh, màn hình cảm ứng 10 inch, PLC Siemens và điều khiển thủ công;điều khiển từ xa nâng cửa lò và di chuyển giá chuyển hướng. |
| 19 | Bản ghi nhiệt độ | Cặp nhiệt loại K |
| 20 | Tốc độ di chuyển của Bogie | 6-8m/phút |
| 21 | cung cấp năng lượng | Cung cấp năng lượng chuỗi xe tăng kim loại |
| 22 | Phương pháp niêm phong cửa lò | Bằng áp suất thanh đẩy điện bịt kín |
| 23 | lót lò | chịu nhiệt tất cả các cấu trúc sợi |
| 24 | Phương pháp mở cửa lò | Bằng tời điện, tốc độ 6-8m/phút |
| 25 | chỉ số tiêu thụ | Hiệu suất nhiệt khi đầy tải η≥40% |
