Lò xử lý nhiệt 550℃ 1350×1000×700mm Lò đáy ô tô Lò sưởi điện Bogie

Lò xử lý nhiệt 550℃ 1350×1000×700mm Lò đáy ô tô Lò sưởi điện Bogie

1. Ứng dụng

Lò sưởi điện RT3-65-6 chủ yếu được sử dụng

cho quá trình ủ thép kết cấu, thép đúc, thép lò xo,

thép dụng cụ và thép cacbon.

2. Giới thiệu cấu trúc

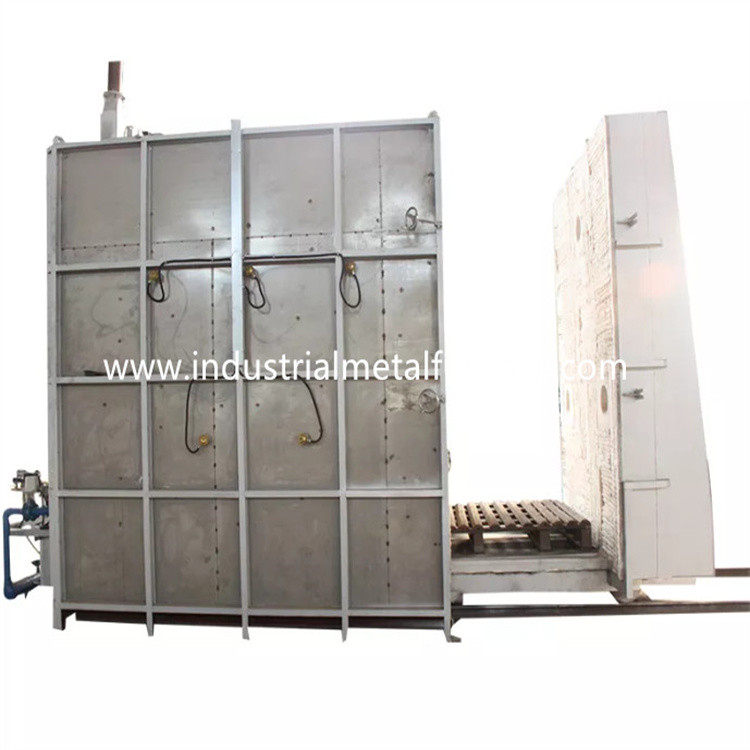

Lò sưởi bogie RT3-65-6 chủ yếu bao gồm thân lò,

lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, bộ phận làm nóng,

thiết bị lưu thông và hệ thống kiểm soát nhiệt độ.

2.1 lôngthân hình nuột nà

Cấu trúc thân thép của nhà sản xuất lò sưởi bogie được làm từ

Thép tiết diện 10-12# và thép tấm ≥3mm.Các trụ bên và trở lại

cột được làm từ thép hình, và được gia cố bằng thép hình

giằng.Tường ngoài của lò được sơn 2 lớp sơn lót,

và 2 lớp sơn phủ.Phần quan trọng của lò được sơn bằng nhiệt

sơn chịu lực.

2.2niêm mạc

Lò sưởi bogie để bán được xây dựng với hệ thống hoàn toàn bằng sợi quang.Lớp lót

vật liệu được sử dụng là sợi nhôm chất lượng được cố định bằng các bộ phận thép tròn.nhôm

sợi được nén sẵn thành khối (trọng lực nén: ≥230Kg/m3 ) và

sau đó được cố định vào thân lò bằng các bộ phận inox tròn.Lớp lót chịu lửa này

cấu trúc có ưu điểm là dẫn nhiệt thấp, khả năng chống sốc mạnh,

và chống xói mòn.Lớp lót có tổng độ dày là 240mm.Nhôm silicat

sợi chịu được nhiệt độ tối đa 950℃.

2.3cửa lò và hệ thống cửa lên xuống

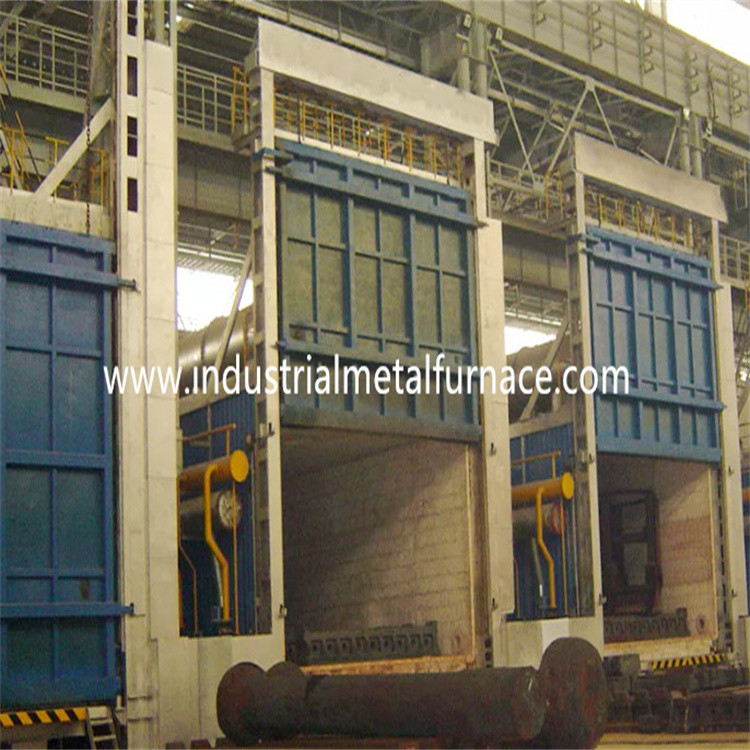

Cửa giá lò đáy Thecar bao gồm lớp lót hoàn toàn bằng sợi và kết cấu thép

vỏ bọc.Khung cửa được làm bằng thép tấm 10mm.Cửa được xây dựng bằng silicat

khối sợi nhôm giống như khối cho thân lò.Cấu trúc tổng thể của

lò duy trì hình dạng của nó trong khi làm nóng.

Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện

bằng vận thăng.Và nó được niêm phong bởi mùa xuân.

2.4 giá chuyển hướng

Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa, nhiệt

tấm mặt giá chuyển hướng chịu lực, các bộ phận làm nóng và cơ chế dẫn động giá chuyển hướng.

cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 12# và thép tấm 10mm.

Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.

bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động là

được làm từ thép 45 # và được xử lý nhiệt.Vòng bi truyền lực nặng

loại trụ chịu lực để chịu trọng lượng.Có tổng cộng 2 cặp bánh xe, và

mỗi bánh xe có đường kính 240mm.

Thân gạch: Giá chuyển hướng được xây dựng bằng sự kết hợp của gạch chịu lửa nhôm oxit cao,

gạch chịu lửa nhẹ, gạch giữ nhiệt.Cơ thể lát gạch của bogie

có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt các bộ phận làm nóng.Các

các bộ phận chịu tác động và khu vực chịu trọng lượng được lát gạch đặc biệt với loại nặng cao

gạch chịu lửa nhôm.Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa

khi đun nóng.

Tấm đáy lò làm bằng vật liệu CrMnN có tổng độ dày là 30mm.

Tấm dưới cùng chịu được nhiệt độ tối đa 950℃.

Làm kín: Việc làm kín giữa cửa lò, thân lò và giá chuyển hướng là quan trọng hơn.

Miếng đệm giữa cửa lò và thân lò sử dụng cấu trúc nén lò xo.

Đệm giữa giá chuyển hướng và thân lò là đệm bằng gạch và sợi định hình đặc biệt

khối bông.

2.5 yếu tố làm nóng

bộ phận làm nóng: Các dải điện trở hợp kim hình xoắn ốc có điện trở 0Cr25AL5 là

được gắn ở 5 vách bên, hai vách bên, vách sau, cửa lò và đáy giá chuyển hướng.

Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp đặt trong

vách lò bằng đinh sứ.Và có một miếng đệm sứ giữa bức tường sợi

và các dải điện trở để tránh đoản mạch.Có 1 vùng sưởi ấm.tất cả đầu ra

thanh dẫn được làm bằng vật liệu φ16 0Cr25AL5.

2.6 hệ thống điều khiển điện

Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát

nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng

và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng

báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.

Lò nung ô tô bán buôn có 1 vùng kiểm soát nhiệt độ để kiểm soát

mối liên hệ giữa nhiệt độ và chuyển động của động cơ.Mỗi vùng được thiết lập với

một báo động quá nhiệt độ.Vòng gia nhiệt thông qua SCR hai hướng và

điều khiển kích hoạt.Sức mạnh được quy định theo cách quy định tỷ lệ thuận với thời gian.

Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt

và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị

với ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động bật nguồn,

và các biện pháp nối đất an toàn.

Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,

nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải

được liên kết để đảm bảo an toàn vận hành.

2.7 Hệ thống tuần hoàn khí nóng:

Nó chủ yếu bao gồm hai quạt hướng trục trong lò.Nhiệt tỏa ra từ

bộ phận làm nóng được thổi đều đến khu vực làm việc hiệu quả bằng quạt tuần hoàn

qua tấm dẫn gió.Tấm dẫn khí được làm bằng 1Cr18Ni9 và quạt

và trục được làm bằng 1Cr18Ni9Ti.Để đảm bảo việc sử dụng bình thường của vòng bi,

phương pháp làm mát là làm mát không khí.

3.Các thông số kỹ thuật chính
