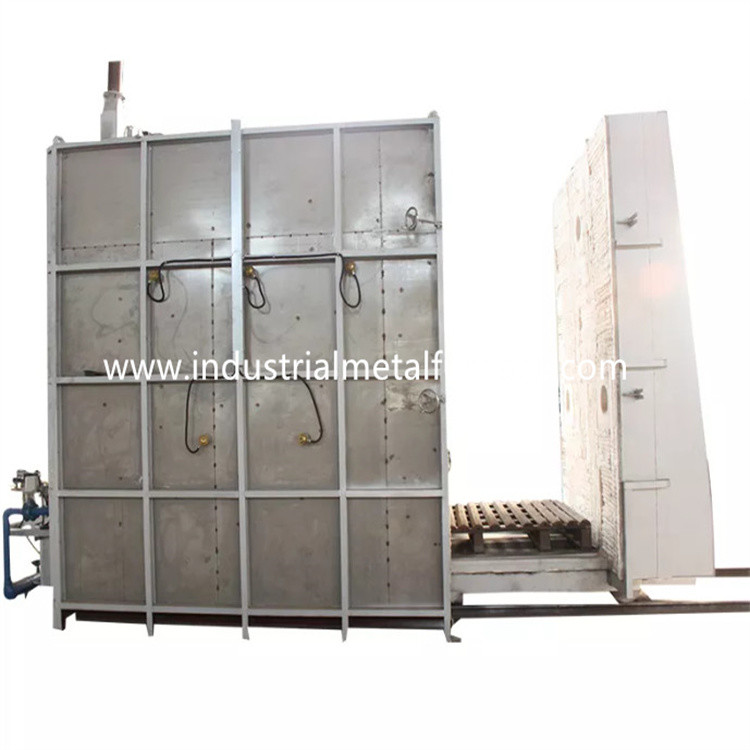

Lò luyện điện Bogie Hearth 2000 × 900 × 600mm
1. Ứng dụng
Lò sưởi điện RT3-70-6 chủ yếu được sử dụng cho
ủ, thép kết cấu, thép đúc, thép lò xo và thép công cụ.
2. Giới thiệu cấu trúc
Lò sưởi bogie RT3-70-6 chủ yếu bao gồm lò
thân, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, hệ thống sưởi
yếu tố, thiết bị lưu thông và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Cấu trúc thân thép thiết kế lò sưởi bogie được làm từ
Thép tiết diện 10-12# và thép tấm ≥3mm.Các trụ bên và trở lại
cột được làm từ thép cắt, và được gia cố bằng thép cắt
giằng thép.Tường ngoài của lò được sơn 2 lớp
sơn lót và 2 lớp sơn phủ.Phần quan trọng của lò là
sơn bằng sơn chịu nhiệt.
2.2 niêm mạc
Thân lò sưởi giá rẻ bán buôn được chế tạo bằng hệ thống hoàn toàn bằng sợi quang.
Vật liệu lót được sử dụng là các sợi nhôm chất lượng được cố định bằng các chi tiết thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3 ) rồi cố định vào thân lò bằng inox tròn
các bộ phận.Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp,
khả năng chống sốc mạnh mẽ, và chống xói mòn.Lớp lót có tổng độ dày là
240mm.Sợi nhôm silicat chịu được nhiệt độ tối đa là 950℃.
2.3 cửa lò và hệ thống cửa lên xuống
Cửa lò đáy ô tô bán buôn bao gồm lớp lót hoàn toàn bằng sợi và thép
vỏ kết cấu.Khung cửa được làm bằng thép tấm 10mm.Cửa được xây dựng
với các khối sợi nhôm silicat tương tự như đối với thân lò.Các
cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên bằng điện và
xuống bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa,
tấm mặt giá chuyển hướng chịu nhiệt, các bộ phận làm nóng và cơ cấu dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 10mm.
Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động là
được làm từ thép 45 # và được xử lý nhiệt.Vòng bi truyền lực nặng
loại trụ chịu lực để chịu trọng lượng.Có tổng cộng 4 cặp bánh xe, và mỗi cặp
Bánh xe có đường kính 240mm.
Thân gạch: Giá chuyển hướng được xây dựng bằng sự kết hợp của gạch chịu lửa nhôm oxit cao,
gạch chịu lửa nhẹ, gạch giữ nhiệt.Cơ thể lát gạch của bogie
có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt các bộ phận làm nóng.Các
các bộ phận chịu tác động và khu vực chịu trọng lượng được lát gạch đặc biệt với loại nặng cao
gạch chịu lửa nhôm.Ngoài ra còn có không gian trống cho lớp lót chịu lửa
nở ra khi đun nóng.
Tấm mặt giá đỡ được đúc bằng CrMnN, 30mm.Nhiệt độ tối đa≤950℃.Nó có
sử dụng lâu dài không bị biến dạng và nứt vỡ.
Làm kín: Việc làm kín giữa cửa lò, thân lò và giá chuyển hướng là quan trọng hơn.
Miếng đệm giữa cửa lò và thân lò sử dụng cấu trúc nén lò xo.
Đệm giữa giá chuyển hướng và thân lò là đệm bằng gạch và sợi định hình đặc biệt
khối bông.
2.5 yếu tố làm nóng
bộ phận làm nóng: Các dải điện trở hợp kim hình xoắn ốc có điện trở 0Cr25AL5 là
được gắn ở 5 vách bên, hai vách bên, vách sau, cửa lò và đáy giá chuyển hướng.
Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp đặt trong
vách lò bằng đinh sứ.Và có một miếng đệm sứ giữa sợi
tường và các dải điện trở để tránh đoản mạch.Có 1 vùng sưởi ấm.Tất cả
thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr25AL5.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát
nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và
đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng
báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 1 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa các
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh là
được điều tiết theo cơ chế điều hòa tỉ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt
và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị
với ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động bật nguồn,
và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
liên kết đảm bảo an toàn vận hành.
2.7 Hệ thống tuần hoàn khí nóng:
Nó chủ yếu bao gồm một quạt ly tâm và một tấm dẫn khí trong lò.Các
nhiệt tỏa ra từ bộ phận làm nóng được thổi đều đến khu vực làm việc hiệu quả bằng cách
quạt tuần hoàn qua tấm dẫn gió.Tấm dẫn khí được làm bằng 1Cr18Ni9,
còn quạt và trục được làm bằng 1Cr18Ni9Ti.Để đảm bảo việc sử dụng bình thường của
vòng bi, phương pháp làm mát là làm mát bằng không khí.
Thiết bị dẫn hướng: nó chủ yếu lưu thông không khí do quạt tuần hoàn tạo ra trong lò
dọc theo hướng của tấm dẫn hướng một cách hiệu quả trong lò, để tạo ra không khí trong
lò tạo ra sự đối lưu nhanh chóng, để đạt được mục tiêu thống nhất nhiệt độ.
Các vật liệu của tấm dẫn hướng gió và khung đều được làm bằng tấm thép không gỉ 304.
Tấm dẫn hướng không khí và khung được kết nối theo cách có thể di chuyển để đảm bảo tự do
mở rộng tấm dẫn khí dưới nhiệt độ cao, thuận tiện cho việc sửa chữa và
BẢO TRÌ.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 70KW+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
650℃ (nhiệt độ làm việc bình thường: 500-600℃) |
| 4 | vùng kiểm soát | 1 vùng |
| 5 | Kích thước làm việc hiệu quả | 2000×900×600mm(L×W×H) |
| 6 | bộ phận công việc | φ430×690mm, 4 chiếc mỗi đợt |
| 7 | Kết nối bộ phận làm nóng | Ｙ |
| số 8 | nhiệt độ đồng nhất | ±5℃ |
| 9 | Độ chính xác đo nhiệt độ | ±2℃ |
| 10 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 11 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Huibang với báo động quá nhiệt; |
| 12 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 13 | Yếu tố làm nóng | 0Cr25AL5 |
| 14 | tấm che mặt | CrMnN, 30 mm |
| 15 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 16 | lót lò | Sợi chịu lửa tiêu chuẩn |
| 17 | Phương pháp mở cửa lò | Palăng điện lên xuống, bịt kín bằng lò xo |
| 18 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 2.2KW |
| 19 | quạt tuần hoàn | Quạt ly tâm làm mát không khí 2.2KW |
| 20 | Tấm dẫn khí | Tấm inox 304, 2mm |
4. Phạm vi cung ứng
| KHÔNG. | Mục | số lượng | ghi chú |
| 1 | thân lò | 1 bộ | Bao gồm quạt và tấm dẫn khí bằng thép không gỉ |
| 2 | xe ba gác | 1 bộ | Bao gồm tấm mặt giá chuyển hướng |
| 3 | Hệ thống điều khiển điện | 2 bộ | 1 bộ cho giá chuyển hướng và 1 bộ cho cửa |
| 4 | Yếu tố làm nóng | 1 bộ | Dải điện trở 0Cr25AL5 |
| 5 | Hệ thống kiểm soát nhiệt độ | 1 bộ lò | |
| 6 | tủ điều khiển | 1 cái | |
| 7 | bộ điều khiển nhiệt độ | 1 cái | |
| số 8 | SCR | 3 chiếc | |
| 9 | Dây dẫn bồi thường | 20 mét | |
| 10 | cặp đôi nhiệt | 1 cái | 0-1000 |
| 11 | Thành phần điện tử | 1 bộ | SCR, công tắc không khí, ampe kế, vôn kế, rơle nhiệt và công tắc |
5. Nguồn gốc linh kiện
| KHÔNG. | Mục | Nguồn gốc |
| 1 | bộ điều khiển nhiệt độ | Huibang, Thường Châu |
| 2 | SCR | Weisite, Giang Tô |
| 3 | dải kháng | SHOANGANG, Bắc Kinh |
| 4 | vật liệu giữ nhiệt | Minye, Sơn Đông |
| 5 | giảm tốc | Huibang, Thường Châu, Trung Quốc |
| 6 | Thành phần điện tử | CHINT/DELIXI |
| 7 | tấm lò sưởi | Jianda, Xinghua, Trung Quốc |
| số 8 | quạt tuần hoàn | Đan Dương, Giang Tô |
| 9 | Tấm thép không gỉ | thép TÀI |
| 10 | Màn hình cảm ứng | 10 inch, MCGS |
