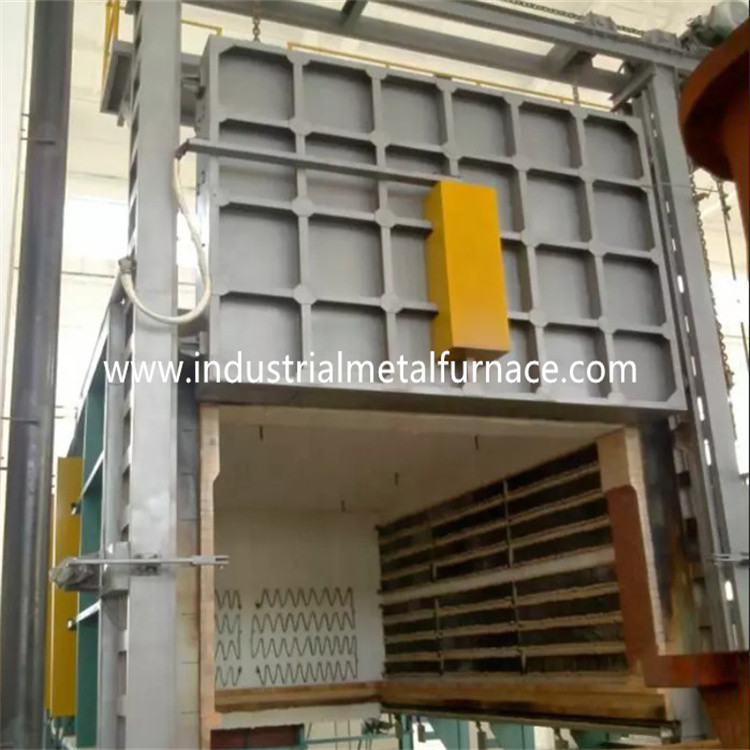

Lò luyện điện Bogie Hearth 1200 × 1200 × 600mm
1. Ứng dụng
Lò sưởi điện RT3-75-12 chủ yếu được sử dụng cho
tôi, thép kết cấu, thép đúc, thép lò xo và thép công cụ.
2. Giới thiệu cấu trúc
Lò sưởi bogie RT3-75-12 chủ yếu bao gồm lò
thân, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, đệm kín
cơ chế, bộ phận làm nóng, hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò sưởi bogie được làm từ 8-10 # mặt cắt
thép và thép tấm ≥3mm.Trụ bên và trụ sau được làm từ
thép mặt cắt, và được gia cố bằng giằng thép mặt cắt.Ngoại thương
tường lò được sơn 2 lớp sơn lót, sơn 2 lớp
sơn phủ.Phần quan trọng của lò được sơn bằng sơn chịu nhiệt.
2.2niêm mạc
Nhà cung cấp lò đáy ô tô được chế tạo với hệ thống hoàn toàn bằng sợi quang.Lớp lót
vật liệu được sử dụng là sợi nhôm chất lượng được cố định bằng các bộ phận thép tròn.Các
sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3 ) rồi cố định vào thân lò bằng inox tròn
các bộ phận.Cấu trúc lớp lót chịu lửa này có ưu điểm là nhiệt độ thấp
độ dẫn điện, khả năng chống sốc mạnh và chống xói mòn.Lớp lót có
tổng độ dày 350mm.Sợi nhôm silicat chống lại tối đa
nhiệt độ 1260 ℃.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò sưởi bogie nhiệt độ cao bao gồm toàn bộ sợi
lót và vỏ kết cấu thép.Khung cửa được làm bằng thép tấm 12mm.
Lớp lót được xây dựng bằng các khối sợi nhôm cao giống như đối với lò nung
thân hình.Cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên bằng điện và
xuống bằng tời điện.Và nó được niêm phong bằng trọng lượng bản thân của cửa lò.
2.4 giá chuyển hướngvà cơ chế niêm phong
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa,
tấm mặt giá chuyển hướng chịu nhiệt và cơ cấu dẫn động giá chuyển hướng.
Cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 12# và thép 12mm
tấm.Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.việc truyền tải
trục được làm từ thép 45 # và được xử lý nhiệt.ổ trục truyền động
là loại cột chịu lực nặng để chịu trọng lượng.Có tổng cộng 4
bánh xe, và mỗi bánh xe có đường kính 240mm.
cơ thể lát gạch: Giá chuyển hướng được xây dựng với sự kết hợp của nhôm cao
gạch chịu lửa, gạch chịu lửa nhẹ, gạch giữ nhiệt.Các
thân gạch của giá chuyển hướng có khe lắp đặt các bộ phận làm nóng để dễ dàng
lắp đặt các bộ phận làm nóng.Các bộ phận bị ảnh hưởng và chịu trọng lượng
khu vực được lát gạch đặc biệt là gạch chịu lửa nhôm cao loại nặng.
Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa khi được nung nóng.
Tấm mặt giá chuyển hướng dạng dải được đúc bằng ZG35Cr24Ni7SiN, 30 mm.Các
nhiệt độ tối đa≤1200℃.Nó có thời gian sử dụng lâu dài mà không bị biến dạng và
rạn nứt.
Niêm phong: Niêm phong giữa cửa lò và thân lò và giá chuyển hướng nhiều hơn
quan trọng.Con dấu giữa cửa lò và thân lò thông qua lò
cơ cấu nén trọng lượng bản thân cửa.Con dấu giữa bogie và lò
cơ thể là con dấu gạch có hình dạng đặc biệt, khối bông sợi và con dấu đôi cát.
2.5 yếu tố làm nóng
bộ phận làm nóng: Điện trở hợp kim hình dạng nếp gấp 0Cr27AL7Mo2
dải được gắn vào hai bức tường bên.Các dải điện trở được sản xuất thông qua
khuôn đặc biệt và được lắp vào tường lò bằng đinh sứ.Với chỗ ấy
là một miếng đệm sứ giữa thành sợi và các dải điện trở để tránh
ngắn mạch.Các ốc vít và miếng đệm gốm được làm bằng vật liệu nhôm cao cấp
thiêu kết ở nhiệt độ cao để đảm bảo đủ sức mạnh và tuổi thọ.Ở đó
là 1 khu vực sưởi ấm.Tất cả các thanh dẫn đầu ra được làm bằng φ16 0Cr27AL7Mo
vật liệu.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát
nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng
và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng
báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 1 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa các
nhiệt độ và chuyển động của động cơ.Mỗi vùng được đặt với nhiệt độ quá cao
báo thức.Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Các
quyền lực được quy định theo cách quy định tỷ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với một
bộ tản nhiệt và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm là
được trang bị ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bật nguồn
bảo vệ khóa liên động, và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
liên kết đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 75KW+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức | 1200℃ |
| 4 | Tốc độ tăng nhiệt độ lò rỗng | ≤2 giờ |
| 5 | vùng kiểm soát | 1 vùng, kiểm soát nhiệt độ độc lập |
| 6 | Kích thước làm việc hiệu quả | 1200×1200×600mm(L×W×H) |
| 7 | Kích thước tổng thể của lò | 2260×2100×1900mm(L×W×H), chiều cao không bao gồm khung cửa lò |
| số 8 | Chiều dài khi giá chuyển hướng ra khỏi lò | 5100mm |
| 9 | Kết nối bộ phận làm nóng | Ｙ |
| 10 | nhiệt độ đồng nhất | ±10℃ |
| 11 | Độ chính xác đo nhiệt độ | ±1℃ |
| 12 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 13 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ SHIMADEN (JAPAN) với cổng giao tiếp 485;Màn hình cảm ứng 10,1 inch có thể ghi lại dữ liệu lịch sử, công nghệ lưu trữ, xuất đĩa U, ảnh chụp màn hình và các chức năng khác, với cảnh báo quá nhiệt |
| 14 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 15 | Yếu tố làm nóng | 0Cr27AL7Mo2 |
| 16 | tấm che mặt | Thép chịu nhiệt ZG35Cr24Ni7SiN dày 30mm |
| 17 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 18 | lót lò | Sợi chịu nhiệt độ cao |
| 19 | Phương pháp mở cửa lò | Palăng điện 1 tấn lên xuống, bịt kín bằng trọng lượng bản thân cửa lò |
| 20 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 1,5KW |
