1. Ứng dụng
Lò sưởi điện RT3-100-12 chủ yếu được sử dụng
để tôi, thép kết cấu, thép đúc, thép lò xo và thép công cụ.
2. Giới thiệu cấu trúc
Lò sưởi bogie RT3-100-12 chủ yếu bao gồm thân lò,
lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, bộ phận làm nóng,
thiết bị lưu thông và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò đáy ô tô bán buôn được làm từ 8-12 #
thép hình và thép tấm ≥4mm.Trụ bên và trụ sau là
được làm từ thép cắt và được gia cố bằng các thanh giằng thép cắt.
Tường ngoài của lò được sơn 2 lớp sơn lót, và 2
các lớp sơn phủ.Phần then chốt của lò được sơn chống nóng
sơn.
2.2niêm mạc
Xe đẩy của lò xử lý nhiệt được chế tạo bằng hệ thống hoàn toàn bằng sợi quang.Lớp lót
vật liệu được sử dụng là sợi nhôm chất lượng được cố định bằng các bộ phận thép tròn.nhôm
sợi được nén trước thành khối (trọng lực nén: ≥230Kg/m3 ) và sau đó
cố định vào thân lò bằng các bộ phận inox tròn.Lớp lót chịu lửa này
cấu trúc có ưu điểm là dẫn nhiệt thấp, khả năng chống sốc mạnh,
và chống xói mòn.Lớp lót có tổng độ dày là 350mm.Nhôm silicat
sợi chịu được nhiệt độ tối đa 1260℃.
2.3cửa lò và hệ thống cửa lên xuống

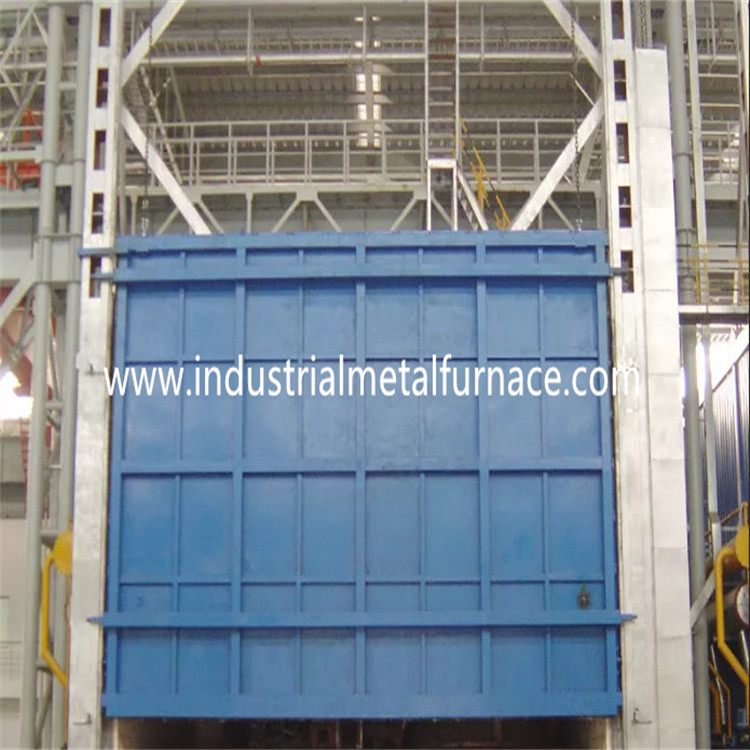

Cửa lò kiểu xe đẩy nhiệt độ cao bao gồm lớp lót bằng sợi và
vỏ kết cấu thép.Khung cửa được làm bằng thép tấm 12mm.Cánh cửa là
được xây dựng bằng các khối sợi nhôm silicat giống như đối với thân lò.Các
cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện
bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa, nhiệt
tấm mặt giá chuyển hướng chịu lực, các bộ phận làm nóng và cơ chế dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 12 mm.
Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động là
được làm từ thép 45 # và được xử lý nhiệt.Vòng bi truyền lực nặng
loại trụ chịu lực để chịu trọng lượng.Có tổng cộng 6 bánh xe, và mỗi
Bánh xe có đường kính 240mm.
Thân gạch: Giá chuyển hướng được xây dựng bằng sự kết hợp của gạch chịu lửa nhôm oxit cao,
gạch chịu lửa nhẹ, gạch giữ nhiệt.Cơ thể lát gạch của bogie
có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt các bộ phận làm nóng.
Các bộ phận chịu va đập và khu vực chịu lực được ốp gạch đặc biệt với loại nặng
gạch chịu lửa nhôm cao.Ngoài ra còn có không gian trống cho lớp lót chịu lửa
nở ra khi đun nóng.
Tấm mặt giá chuyển hướng được đúc bằng Ni7N, 30mm.Nhiệt độ tối đa≤1200℃.Nó có
sử dụng lâu dài không bị biến dạng và nứt vỡ.
Làm kín: Việc làm kín giữa cửa lò, thân lò và giá chuyển hướng là quan trọng hơn.
Miếng đệm giữa cửa lò và thân lò sử dụng cấu trúc nén lò xo.
Đệm giữa giá chuyển hướng và thân lò là đệm bằng gạch và sợi định hình đặc biệt
khối bông.
2.5 yếu tố làm nóng
bộ phận làm nóng: Dải điện trở hợp kim hình xoắn ốc kháng 0Cr27AL7Mo2
được gắn ở 5 vách bên, hai vách bên, vách sau, cửa lò và đáy giá chuyển hướng.
Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp đặt trong
vách lò bằng đinh sứ.Và có một miếng đệm sứ giữa bức tường sợi
và các dải điện trở để tránh đoản mạch.Có 1 vùng sưởi ấm.tất cả đầu ra
thanh dẫn được làm bằng vật liệu φ16 0Cr27AL7Mo.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát
nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng
và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng
báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 1 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa các
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh được quy định
theo cách điều tiết tỷ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt và
một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi được trang bị
ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động bật nguồn,
và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
được liên kết để đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 100KW+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
1200℃ (nhiệt độ dập tắt: AISI4340, 850℃; Thép hợp kim D2, 1050℃;) |
| 4 | vùng kiểm soát | 1 vùng |
| 5 | Kích thước làm việc hiệu quả | 2000×900×600mm(L×W×H) |
| 6 | bộ phận công việc | φ430×690mm, 4 chiếc mỗi đợt |
| 7 | Kết nối bộ phận làm nóng | Ｙ |
| số 8 | nhiệt độ đồng đều | ±10℃ |
| 9 | Độ chính xác đo nhiệt độ | ±2℃ |
| 10 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 11 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Huibang với báo động quá nhiệt; |
| 12 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 13 | Yếu tố làm nóng | 0Cr27AL7Mo2 |
| 14 | tấm che mặt | Ni7N, 30 mm |
| 15 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 16 | lót lò | Sợi chịu nhiệt độ cao |
| 17 | Phương pháp mở cửa lò | Palăng điện lên xuống, bịt kín bằng lò xo |
| 18 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 2.2KW |
4. Phạm vi cung ứng
| KHÔNG. | Mục | số lượng | ghi chú |
| 1 | thân lò | 1 bộ | |
| 2 | xe ba gác | 1 bộ | Bao gồm tấm mặt giá chuyển hướng |
| 3 | Hệ thống điều khiển điện | 2 bộ | 1 bộ cho giá chuyển hướng và 1 bộ cho cửa |
| 4 | Yếu tố làm nóng | 1 bộ | Dải điện trở 0Cr27AL7Mo |
| 5 | Hệ thống kiểm soát nhiệt độ | 1 bộ lò | Bao gồm cả màn hình cảm ứng |
| 6 | tủ điều khiển | 1 cái | |
| 7 | bộ điều khiển nhiệt độ | 1 cái | |
| số 8 | SCR | 3 chiếc | |
| 9 | Dây dẫn bồi thường | 20 mét | |
| 10 | cặp đôi nhiệt | 1 cái | 0-1200 |
| 11 | Thành phần điện tử | 1 bộ | SCR, công tắc không khí, ampe kế, vôn kế, rơle nhiệt và công tắc |
