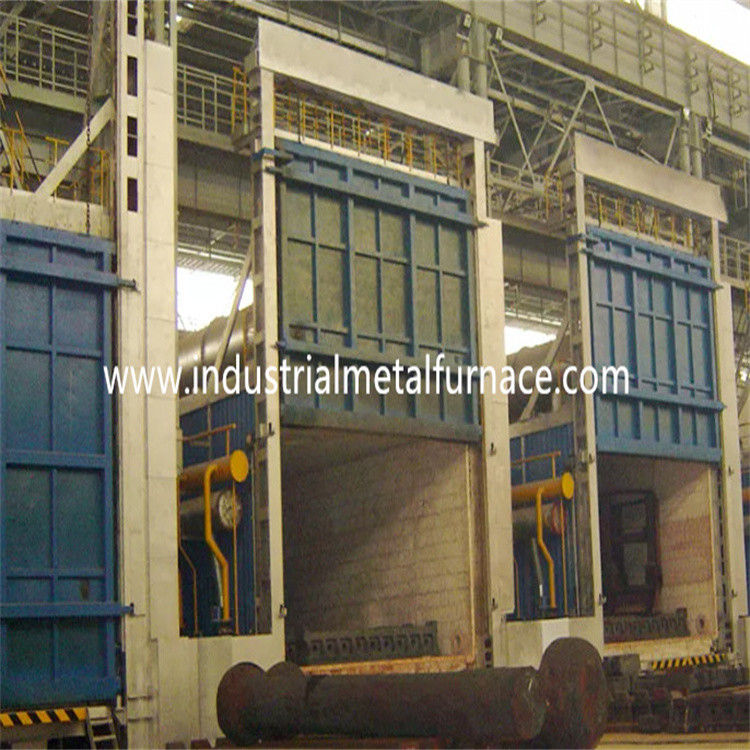

Lò đáy ô tô điện 2500 × 1300 × 1100mm, Lò lò sưởi Bogie
1. Ứng dụng
Lò sưởi điện RT3-105-6 chủ yếu là
được sử dụng để ủ, ủ, thép kết cấu, thép đúc,
thép lò xo, thép công cụ, sản phẩm nhôm và động cơ.
2. Giới thiệu cấu trúc
Lò sưởi bogie RT3-105-6 chủ yếu bao gồm
thân lò, lớp lót, cửa lò và hệ thống nén cửa,
giá chuyển hướng, bộ phận làm nóng, thiết bị lưu thông và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò đáy xe được làm từ 10-12 #
thép hình và thép tấm ≥3mm.Cột bên và cột sau
được làm từ thép cắt, và được gia cố bằng thép cắt
giằng.Tường ngoài của lò được sơn 2 lớp sơn lót,
và 2 lớp sơn phủ.Phần quan trọng của lò được sơn bằng nhiệt
sơn chịu lực.
2.2niêm mạc
Thân lò sưởi giá chuyển hướng nhiệt độ cao được chế tạo với hệ thống hoàn toàn bằng sợi.
Vật liệu lót được sử dụng là các sợi nhôm chất lượng được cố định bằng các chi tiết thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3 ) rồi được cố định vào thân lò bằng các chi tiết tròn inox.
Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp,
khả năng chống sốc mạnh mẽ, và chống xói mòn.Lớp lót có tổng độ dày
của 240mm.Sợi nhôm silicat chịu được nhiệt độ tối đa là 950℃.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò sưởi Bogie điện bao gồm lớp lót hoàn toàn bằng sợi và
vỏ kết cấu thép.Khung cửa được làm bằng thép tấm 10mm.Cánh cửa
được chế tạo bằng các khối sợi nhôm silicat giống như khối dành cho thân lò.
Cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên bằng điện và
xuống bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa,
tấm mặt giá chuyển hướng chịu nhiệt, các bộ phận làm nóng và cơ cấu dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 10mm.
Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.trục truyền động
được làm từ thép 45 # và được xử lý nhiệt.Ổ trục truyền động là của
trụ đỡ loại nặng để chịu sức nặng.Có tổng cộng 2 cặp bánh xe,
và mỗi bánh xe có đường kính 240mm.
thân gạch: Giá chuyển hướng được xây dựng với sự kết hợp của vật liệu chịu lửa alumina cao
gạch xây, gạch chịu lửa nhẹ, gạch giữ nhiệt.cơ thể lát gạch
của giá chuyển hướng có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt hệ thống sưởi
phần tử.Các bộ phận bị ảnh hưởng và khu vực chịu trọng lượng được gạch đặc biệt với
gạch chịu lửa nhôm cao loại nặng.Ngoài ra còn có không gian trống cho
lớp lót chịu lửa giãn nở khi nung nóng.
Niêm phong: Niêm phong giữa cửa lò và thân lò và giá chuyển hướng nhiều hơn
quan trọng.Con dấu giữa cửa lò và thân lò thông qua lò xo
cơ cấu nén.Con dấu giữa giá chuyển hướng và thân lò là con dấu của
khối bông sợi và gạch định hình đặc biệt.
2.5 yếu tố làm nóng
bộ phận làm nóng: Dải điện trở hợp kim hình xoắn ốc kháng 0Cr25AL5
được gắn vào 5 bức tường bên, hai bức tường bên, bức tường phía sau, cửa lò và giá chuyển hướng
đáy.Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp đặt
trong tường lò bằng đinh sứ.Và có một miếng đệm sứ giữa
tường sợi quang và các dải điện trở để tránh đoản mạch.Có 1 lò sưởi
vùng.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr25AL5.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh để
kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán PID lý tưởng
tham số và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có
các chức năng báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 1 vùng điều khiển nhiệt độ để điều khiển sự liên kết giữa
nhiệt độ và chuyển động của động cơ.Mỗi vùng được đặt với nhiệt độ quá cao
báo thức.Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Các
quyền lực được quy định theo cách quy định tỷ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với một
bộ tản nhiệt và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.vòng sưởi ấm
được trang bị ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bật nguồn
bảo vệ khóa liên động, và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
được liên kết để đảm bảo an toàn vận hành.
2.7 Hệ thống tuần hoàn khí nóng:
Nó chủ yếu bao gồm hai quạt ly tâm và một tấm dẫn khí trong lò.
Nhiệt tỏa ra từ bộ phận làm nóng được thổi đều để làm việc hiệu quả
khu vực do quạt luân chuyển qua tấm dẫn gió.Tấm dẫn khí được làm
bằng 1Cr18Ni9, còn quạt và trục được làm bằng 1Cr18Ni9Ti.Để đảm bảo các
sử dụng bình thường của vòng bi, phương pháp làm mát là làm mát bằng không khí.
Thiết bị dẫn hướng: nó chủ yếu lưu thông không khí do quạt tuần hoàn tạo ra trong lò
dọc theo hướng của tấm dẫn hướng một cách hiệu quả trong lò, để tạo ra không khí trong
lò tạo ra sự đối lưu nhanh chóng, để đạt được mục tiêu về nhiệt độ
tính đồng nhất.Các vật liệu của tấm dẫn hướng gió và khung đều được làm bằng 304
tấm thép không gỉ.Tấm dẫn hướng không khí và khung được kết nối trong một
cách di chuyển để đảm bảo sự giãn nở tự do của tấm dẫn khí dưới nhiệt độ cao,
và thuận tiện cho việc sửa chữa và bảo trì.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 105KW+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
650℃ (nhiệt độ làm việc bình thường: 400℃) |
| 4 | vùng kiểm soát | 1 vùng |
| 5 | Kích thước làm việc hiệu quả | 2500×1300×1100mm(L×W×H) |
| 6 | Kết nối bộ phận làm nóng | Ｙ |
| 7 | nhiệt độ đồng đều | ±5℃ |
| số 8 | Độ chính xác đo nhiệt độ | ±2℃ |
| 9 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 10 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Huibang với báo động quá nhiệt; |
| 11 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 12 | Yếu tố làm nóng | 0Cr25AL5 |
| 13 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 14 | lót lò | Sợi chịu lửa tiêu chuẩn |
| 15 | Phương pháp mở cửa lò | Palăng điện lên xuống, bịt kín bằng lò xo |
| 16 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 2.2KW |
| 17 | quạt tuần hoàn | Quạt ly tâm làm mát không khí 2.2KW, 2 bộ |
| 18 | Tấm dẫn khí | Tấm inox 304, 2mm |
| 19 | Ống xả | Hai đoạn ống xả bằng thép không gỉ φ89mm được lắp đặt trên đỉnh lò;mỗi ống xả có một tấm che, được đóng mở bằng tay. |
