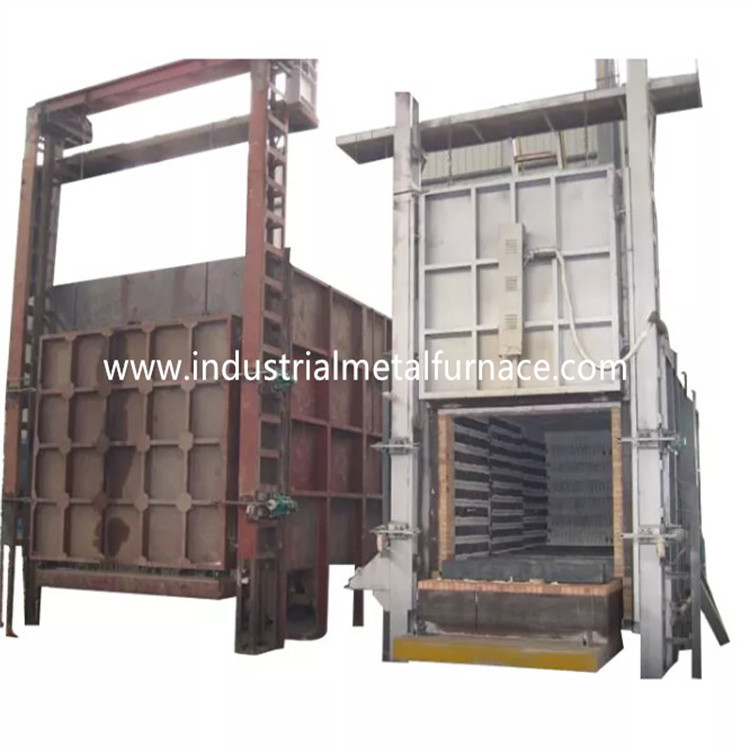

Lò sưởi điện Bogie 1500×1000×1000mm
1. Ứng dụng
Lò sưởi điện bogie RT3-110-11 chủ yếu được sử dụng
để ủ, làm nguội và bình thường hóa các bộ phận thép, đúc
các bộ phận và các bộ phận bằng thép không gỉ, vv
2.Giới thiệu kết cấu
Lò sưởi bogie RT3-110-11 chủ yếu bao gồm lò
vỏ, lớp lót, cửa lò, cơ cấu nâng cửa lò và cửa
cơ cấu nén, giá chuyển hướng, cơ cấu kéo giá chuyển hướng, bịt kín
giữa thân lò và giá chuyển hướng, bộ phận làm nóng và thiết bị cố định,
và hệ thống kiểm soát nhiệt độ.
2.1 lôngmũivỏ bọc
Kết cấu thép thân lò dưới đáy xe điện trở được chế tạo
từ thép tiết diện 8-10# và thép tấm ≥3mm.Các trụ bên và trở lại
cột được làm từ thép hình, và được gia cố bằng thép hình
giằng.Tường ngoài của lò được sơn 2 lớp sơn lót,
và 2 lớp sơn phủ.Phần chính của lò được sơn bằng
sơn chịu nhiệt.
2.2 lớp lót
Thân lò đáy xe ga được chế tạo bằng hệ thống hoàn toàn bằng sợi.Các
vật liệu lót được sử dụng là các sợi nhôm chất lượng được cố định bằng các chi tiết thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3) rồi được cố định vào thân lò bằng các chi tiết inox tròn.
Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp,
khả năng chống sốc mạnh mẽ, và chống xói mòn.Lớp lót có tổng độ dày
của 325mm.Sợi nhôm silicat chịu được nhiệt độ tối đa là
1260℃.Các ốc vít sợi được làm bằng thép không gỉ.
2.3 cửa lò và hệ thống cửa lên xuống
Cửa lò xử lý nhiệt làm nguội nhanh bao gồm lớp lót hoàn toàn bằng sợi
và vỏ kết cấu thép.Vỏ lò được làm bằng thép tấm 12 mm cho
khung cửa.Cửa được xây dựng bằng các khối sợi nhôm silicat giống như
cái đó cho thân lò.Cấu trúc tổng thể của lò duy trì hình dạng của nó
trong khi đun nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên bằng điện và
xuống bằng vận thăng.Và nó được niêm phong bằng trọng lượng bản thân của cửa lò.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa,
tấm lò sưởi giá chuyển hướng chịu nhiệt, các bộ phận làm nóng và cơ chế dẫn động giá chuyển hướng.
Cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ thép tấm 12mm và thép 12#
chùm tia.Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động là
được làm từ thép 45 # và được xử lý nhiệt.Ổ trục truyền động là của
trụ đỡ loại nặng để chịu sức nặng.Có tổng cộng 2 cặp bánh xe,
và mỗi bánh xe có đường kính 240mm.Bogie được cơ giới hóa.Và động cơ lái
được trang bị thiết bị giảm tốc độ phanh để giảm quán tính khi khởi động
và dừng chuyển động.Có 2 công tắc giới hạn để tránh chuyển động quá mức của giá chuyển hướng.
thân gạch: Giá chuyển hướng được xây dựng với sự kết hợp nặng nề của nhôm cao
gạch chịu lửa, gạch chịu lửa nhẹ, gạch giữ nhiệt.bị ảnh hưởng
các bộ phận và khu vực chịu trọng lượng được lát gạch đặc biệt với loại nặng cao
gạch chịu lửa nhôm.Ngoài ra còn có không gian trống cho lớp lót chịu lửa
nở ra khi đun nóng.
xe ba gáclò sưởiđĩa: Thép đúc chịu nhiệt ZG35Cr24Ni7SiN dày 30mm
một phần với nhiệt độ làm việc tối đa≤1200℃.Nó có thể ngăn vảy rơi vào
khe các bộ phận làm nóng sẽ tạo thành một mạch ngắn.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.việc giảm
bánh răng điều khiển bánh xe bogie để di chuyển.Chuyển động của giá chuyển hướng trơn tru và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa
cửa lò và thân lò được thắt chặt bằng áp suất tự trọng
cơ chế.Việc niêm phong giữa giá chuyển hướng và thân lò được thông qua
gạch hình dạng đặc biệt mềm và khối bông sợi.
2.5 yếu tố làm nóng
bộ phận làm nóng: Điện trở hợp kim hình xoắn ốc kháng 0Cr27AL7Mo2
các dải được gắn ở 2 thành bên, thành sau, cửa lò và đáy giá chuyển hướng.
Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp đặt trong
vách lò bằng đinh sứ.Và có một miếng đệm sứ giữa
tường sợi quang và các dải điện trở để tránh đoản mạch.Có 1 vùng sưởi ấm.
Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr27AL7Mo2.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh để
kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán lý tưởng
Tham số PID và đạt được sự ổn định nhiệt độ.bộ điều khiển nhiệt độ
có chức năng báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 1 vùng điều khiển nhiệt độ để điều khiển sự liên kết giữa
nhiệt độ và chuyển động của động cơ.Mỗi vùng được thiết lập với một
báo động quá nhiệt độ.
A. Theo yêu cầu của quy trình, chương trình tăng nhiệt độ được đặt trong
thiết bị thông minh và phân phối cho từng vùng nhiệt độ để kiểm soát.
Gọi và chỉnh sửa quy trình tương ứng, gửi tín hiệu xuống cấp thấp hơn và
thu thập nhiệt độ của từng vùng từ thiết bị phía trên.
B. Khi bật nguồn điện chính để hoạt động, thiết bị sẽ hoạt động bình thường
điều khiển lò điện theo quy trình chương trình được thiết lập trong thông minh
dụng cụ.
(2) Điều khiển công suất: nó sử dụng hệ thống kích hoạt công suất cao, được trang bị bộ tản nhiệt và
một bộ đầy đủ của hệ thống làm mát không khí.Mỗi nhóm phần tử gia nhiệt bằng điện phải được
được trang bị ampe kế, vôn kế và chỉ báo bật tắt của các bộ phận làm nóng bằng điện,
với nguồn bảo vệ khóa liên động và các biện pháp nối đất an toàn để đảm bảo sử dụng an toàn.
Việc nâng cửa lò và di chuyển giá chuyển hướng đều được hoàn thành trong điều khiển
tủ.Có khóa liên động điện đáng tin cậy giữa mỗi hành động và bật nguồn
khóa liên động bảo vệ với hệ thống sưởi điện.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 110KW+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
1100℃ (Nhiệt độ làm việc bình thường: 900℃) |
| 4 | Tốc độ tăng nhiệt độ lò không tải | ≤2 giờ |
| 5 | vùng kiểm soát | 1 vùng, kiểm soát nhiệt độ độc lập |
| 6 | Kích thước làm việc hiệu quả | 1500×1000×1000mm(L×W×H) |
| 9 | Kết nối bộ phận làm nóng | Ｙ |
| 10 | nhiệt độ đồng nhất | ±10℃ |
| 11 | Độ chính xác đo nhiệt độ | ±1℃ |
| 12 | Tiêu thụ điện năng lò không tải | ≤18% |
| 13 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden với giao diện truyền thông 485, màn hình cảm ứng 10,1 inch (có thể ghi lại dữ liệu lịch sử, quá trình lưu trữ, xuất đĩa U, ảnh chụp màn hình và các chức năng khác, có báo động quá nhiệt) |
| 14 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 15 | Yếu tố làm nóng | 0Cr27AL7Mo2 (dải) |
| 16 | tấm che mặt |
Thép chịu nhiệt ZG35Cr24Ni7SiN, độ dày 30 mm, |
| 17 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 18 | Phương pháp mở cửa lò | Palăng điện 1 tấn lên xuống, bịt kín bằng trọng lượng bản thân của cửa |
| 19 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal |
| 20 | sức mạnh lái xe bogie | 1,5KW |
