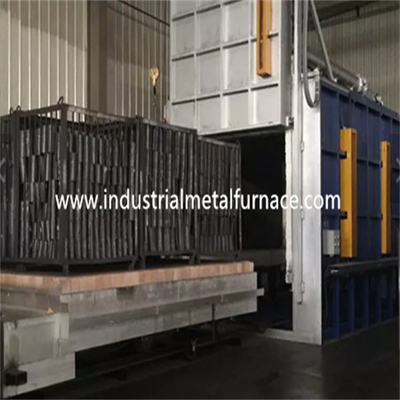

Lò xử lý nhiệt điện 1400 ℃ Lò đáy ô tô cho trục và dụng cụ 1500 × 800 × 800mm

1400 ℃ Lò xử lý nhiệt điện,

Lò xử lý nhiệt cho trục và dụng cụ

1. Ứng dụng

Lò nung bogie điện RT3-120-14 chủ yếu được sử dụng cho

nhiệt luyện các bộ phận kết cấu thép, các bộ phận thép đúc, thanh trục

các bộ phận, sản phẩm thép dụng cụ, v.v.

2. Giới thiệu cấu trúc

Lò đáy ô tô RT3-120-14 chủ yếu bao gồm thân lò,

lớp lót, cửa lò và hệ thống nén cửa, bogie, bộ phận làm nóng,

và hệ thống kiểm soát nhiệt độ.

2.1 lôngnacevỏ bọc

Thân lò bằng thép của lò nhiệt luyện kim loại được làm

từ thép mặt cắt 6-8 # và thép tấm 3-14mm.Có một lớp cách nhiệt

ván amiăng ở vỏ lò để giảm nhiệt độ của vỏ lò.Các

tấm amiăng được dán bằng bông sợi nhôm silicat chịu nhiệt độ

kháng 1000 độ, để đảm bảo rằng nhiệt độ của vỏ thấp hơn

hơn 50 ℃.

Cửa lò xử lý nhiệt được vận thăng nâng lên và hạ xuống bằng điện.

Bề mặt bên ngoài của vỏ lò được xử lý bằng sơn môi trường để

làm cho nó đẹp.

2.2 lớp lót lò

2.2.1 Lò xử lý nhiệt và lớp lót thiết bị được làm bằng 75% AL₂O₃mullite

gạch;

2.2.2 Nhiệt độ tối đa của lớp lót lò là 1400 ℃.

2.2.3 tỷ lệ lỗ khí: 5-6%;

2.2.4 độ dẫn nhiệt: KcaL / mhc ＞ 0.9;

2.3 hệ thống cách nhiệt của thân lò và bogie

Vật liệu cách nhiệt nằm sát bên ngoài của lớp lót lò và bao gồm

gồm 4 lớp.

1^stlớp: gạch mullite, chịu nhiệt 1400 ℃;

2^ndlớp: gạch nhôm cao nhẹ, chịu nhiệt 1250 ℃;

3^rdlớp: bông sợi nhôm silicat, khả năng chịu nhiệt 1100 ℃;

4^{thứ tự}lớp: gạch diatomite, chịu nhiệt 900 ℃;

Lớp sát vỏ lò làm bằng sợi bông và amiăng.

hội đồng quản trị, khả năng chịu nhiệt 500-800 ℃;

Toàn bộ lớp cách nhiệt được làm bằng gạch tiêu chuẩn kích thước 230 × 113 × 65mm.

2.4yếu tố làm nóng

2.4.1 bộ phận gia nhiệt được làm bằng thanh cacbua silic U30;

2.4.2 bộ phận gia nhiệt được chia thành 2 vùng.

2.4.3 các phần tử gia nhiệt được phân bố ở cả hai phía của buồng lò và bogie.

18 thanh silicon cacbua cho buồng lò, 6 thanh silicon cacbua cho bogie.

Tủ điều khiển 2.5

2.5.1 Vùng kiểm soát: 2 vùng;

2.5.2 Điều khiển chương trình và tự động PID;

2.5.3 chức năng tắt nguồn quá nhiệt, chức năng cảnh báo tắt âm thanh quá nhiệt độ;

2.5.4 Tủ GGD phun sơn tĩnh điện;

2.5.5 Bộ điều khiển nhiệt độ Changzhou Huibang GR858P;

2.6 hệ thống đo nhiệt độ

2.6.1 Cặp nhiệt là loại S, lõi rhodi platin-platin;

2.6.2 vỏ bọc của cặp nhiệt: ống corundum;

3. thông số kỹ thuật chính

4. Phạm vi cung cấp

5. Nguồn gốc thành phần
