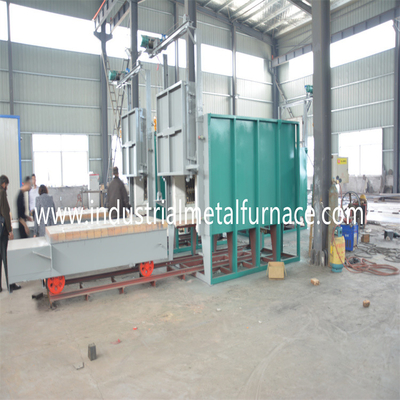

Lò xử lý nhiệt đáy ô tô Bogie Hearth
Thiết Bị Điện 1 Zone 2400×1700×1300mm
1. Giới thiệu công ty
Công ty chúng tôi là nhà cung cấp lò xử lý nhiệt chuyên nghiệp.chúng tôi có nhiều
lò xử lý nhiệt như lò đai lưới, lò kiểu hố, điện
lò xử lý nhiệt, lò xử lý nhiệt đốt khí, điện trở kiểu hộp
lò nung, lò ủ dây thép, v.v. Nói về lò đáy ô tô,
chúng tôi có loại lò đốt bằng gas và lò sưởi bogie điện trở.Lò nung
có thể là loại 1 cửa, hoặc 2 cửa.Giá chuyển hướng của lò cũng có thể thuộc loại nghiêng.
2.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | dựa trên kích thước lò (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức | 650℃ |
| 4 | vùng kiểm soát | 1 vùng |
| 5 | Kích thước làm việc hiệu quả | tùy chỉnh |
| 6 | Kết nối bộ phận làm nóng | Ｙ |
| 7 | nhiệt độ đồng đều | ±10℃ |
| số 8 | Độ chính xác đo nhiệt độ | ±1℃ |
| 9 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 10 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden có giao tiếp, màn hình cảm ứng 10 inch với đường cong quy trình thiết lập và lưu trữ, đồng thời lưu và truy vấn, tải xuống dữ liệu lịch sử. |
| 11 | nhiệt độ bề mặt lò tăng | ＜35℃ |
| 12 | Yếu tố làm nóng | 0Cr25AL5 (vật liệu đai) |
| 13 | Vật liệu tấm lò sưởi Bogie | Thép chịu nhiệt CrMnN dày 30mm |
| 14 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 15 | lót lò | Sợi chịu lửa tiêu chuẩn |
| 16 | Phương pháp mở cửa lò | Palăng điện 1Ton lên xuống, bịt kín bằng lò xo |
| 17 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 3KW |
| 18 | Cổng xả khói | Một đoạn ống xả φ219mm được lắp đặt trên thành sau của thân lò và kích thước mở có thể điều chỉnh được |
2. Giới thiệu cấu trúc
Lò sưởi bogie chủ yếu bao gồm lò
vỏ, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng và
cơ cấu kéo giá chuyển hướng, bịt kín giữa thân lò và giá chuyển hướng,
yếu tố làm nóng và đồ đạc, hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Vỏ lò đáy xe giảm căng thẳng được hàn bằng thép tấm,
độ dày của tấm thép ≥3mm.
2.2niêm mạc
Thân lò đáy xe dập tắt được chế tạo bằng hệ thống hoàn toàn bằng sợi.

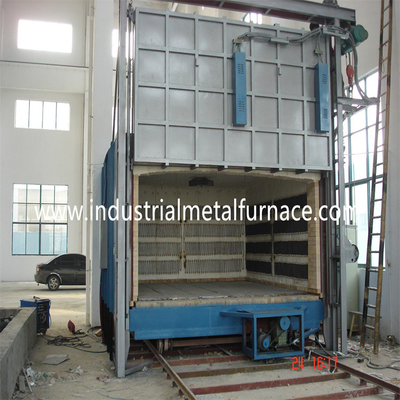

2.3cửa lò và hệ thống cửa lên xuống
Cửa lò sưởi bogie dập tắt bao gồm lớp lót hoàn toàn bằng sợi và thép
vỏ kết cấu.Khung cửa được làm bằng thép tấm 10mm.
Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện
bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng, 1 bộ;
2.5 yếu tố làm nóng
bộ phận làm nóng: Các dải điện trở hợp kim hình sóng kháng 0Cr25AL5
được gắn vào 2 bức tường bên.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ:Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn
hoàn thành với một bộ tản nhiệtvà một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.
Vòng sưởi ấm được trang bịvới ampe kế, vôn kế, bật tắt bộ phận làm nóng
chỉ báo, bảo vệ khóa liên động bật nguồn,và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
được liên kết để đảm bảo an toàn vận hành.
