Xử lý nhiệt lão hóa Nhiệt điện
Lò xử lý cho các bộ phận nhôm
1. Ứng dụng
Xử lý nhiệt lò sưởi nhiệt độ thấp RT3-200-5
lò chủ yếu được sử dụng để xử lý nhiệt lão hóa và ủ các sản phẩm nhôm.
2. Giới thiệu cấu trúc
Lò xử lý nhiệt RT3-200-5 chủ yếu bao gồm lò
vỏ, lớp lót, cửa lò và cơ cấu nâng cửa, cửa lò
cơ chế nén, giá chuyển hướng và cơ chế vẽ, con dấu giữa
thân lò và giá chuyển hướng, bộ phận làm nóng và thiết bị cố định, tuần hoàn
hệ thống điều khiển tự động quạt và nhiệt độ lò.
2.1 lôngmũivỏ bọc
Kết cấu thép bề mặt của nhà sản xuất lò xử lý nhiệt điện được thực hiện
từ thép tiết diện 10-12# và thép tấm 4mm.Các trụ bên và trở lại
cột được làm từ thép hình, và được gia cố bằng thép hình
giằng.Tường ngoài của lò được sơn 2 lớp sơn lót,
và 2 lớp sơn phủ.Phần quan trọng của lò được sơn bằng nhiệt
sơn chịu lực.
2.2 lớp lót
Thân lò sưởi giá rẻ bán buôn được chế tạo bằng hệ thống hoàn toàn bằng sợi quang.
Chất liệu lót được sử dụng là sợi tiêu chuẩn chất lượng hihg được cố định bằng các chi tiết thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3 ) rồi được cố định vào thân lò bằng các chi tiết tròn inox.
Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp,
khả năng chống sốc mạnh mẽ, và chống xói mòn.Lớp lót có tổng độ dày
của 260mm.Sợi nhôm silicat chịu được nhiệt độ tối đa là 950℃.
Sợi chịu lửa được làm từ Luyang, Shandong.

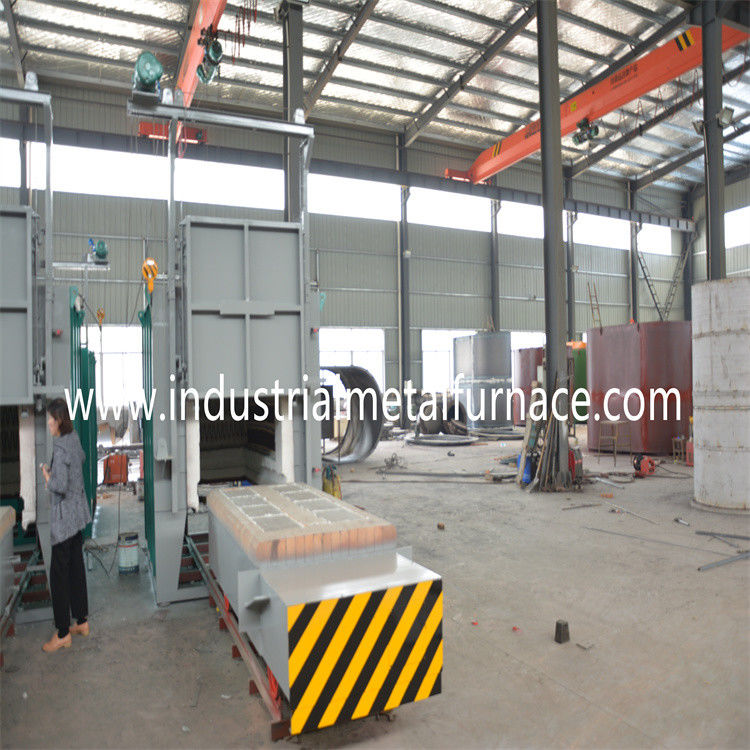

2.3 cửa lò và hệ thống cửa lên xuống, cơ chế niêm phong cửa lò
Cửa lò sưởi bogie nhiệt độ cao bao gồm lớp lót hoàn toàn bằng sợi
và vỏ kết cấu thép.Khung cửa được làm bằng thép tấm 10mm.Các
cửa được xây dựng với các khối sợi tiêu chuẩn chất lượng cao giống như cho lò
thân hình.Cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên bằng điện và
xuống bằng vận thăng.Và nó được niêm phong bằng trọng lượng bản thân của cửa lò.

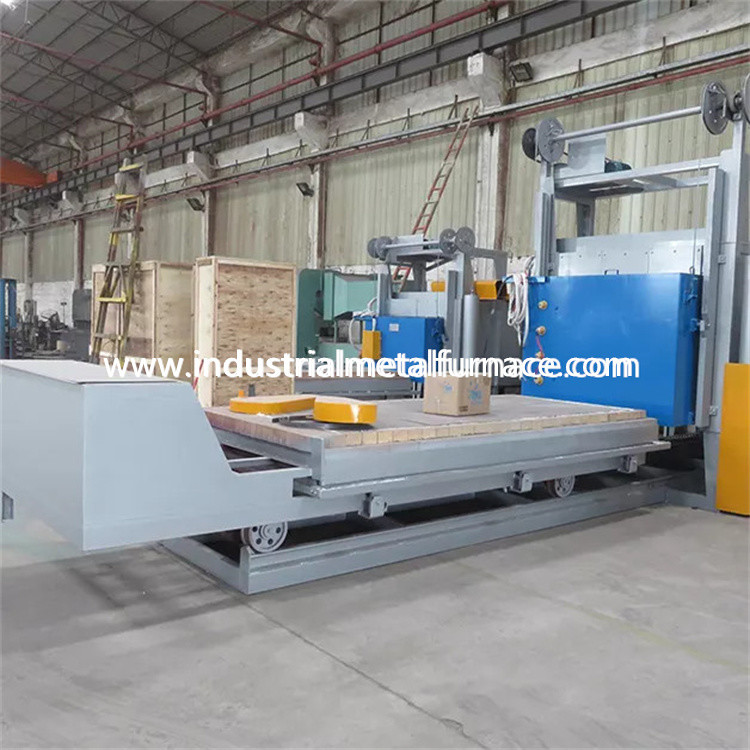

2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, tấm bề mặt giá chuyển hướng, bánh xe, vật liệu chịu lửa
cơ thể lát gạch, cơ chế lái xe chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 10mm.
Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.trục truyền động
được làm từ thép 45 # và được xử lý nhiệt.Ổ trục truyền động là của
trụ đỡ loại nặng để chịu sức nặng.Có tổng cộng 3 cặp bánh xe,
và mỗi bánh xe có đường kính 300mm.
thân gạch: Giá chuyển hướng được xây dựng với sự kết hợp của nhôm cao nặng
gạch chịu lửa, gạch chịu lửa nhẹ, gạch giữ nhiệt.bị ảnh hưởng
các bộ phận và khu vực chịu trọng lượng được lát gạch đặc biệt bằng nhôm cao loại nặng
gạch chịu lửa.Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa
khi đun nóng.
Cơ chế lái xe chuyển hướng: Cơ chế chuyển động chuyển hướng thông qua chế độ tự đi bộ,
và nó di chuyển vào và ra khỏi lò sưởi bằng bộ giảm tốc.phong trào bogie
là ổn định và đáng tin cậy.
Niêm phong: Niêm phong là một liên kết rất quan trọng trong thiết kế lò.Nó ảnh hưởng trực tiếp
tính đồng nhất của nhiệt độ trong lò và tuổi thọ của lò.Tại
đồng thời, mức tiêu thụ năng lượng và chất lượng xử lý nhiệt của
phôi cũng bị ảnh hưởng lớn.
Miếng đệm giữa cửa lò và thân lò và giá chuyển hướng quan trọng hơn.
Miếng đệm giữa cửa lò và thân lò sử dụng cấu trúc nén lò xo.
Đệm giữa giá chuyển hướng và thân lò là đệm bằng gạch và sợi định hình đặc biệt
khối bông.
2.5 yếu tố làm nóng
bộ phận làm nóng: Các dải điện trở hợp kim hình xoắn ốc có điện trở 0Cr25AL5 là
gắn vào hai bức tường bên.Các dải điện trở được sản xuất thông qua các khuôn đặc biệt,
và được lắp vào thành lò bằng đinh sứ.Và có một miếng đệm sứ
giữa thành sợi và các dải điện trở để tránh đoản mạch.Có 3 lò sưởi
khu.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr25AL5.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò xử lý nhiệt lão hóa sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát
nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng
và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng
báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò xử lý nhiệt cho kim loại có 3 vùng kiểm soát nhiệt độ để kiểm soát liên kết
giưanhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt và
một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị ampe kế,
vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động khi bật nguồn và nối đất an toàn
đo.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa, cửa
nén, và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải liên kết với
đảm bảo an toàn vận hành.
2.7 Hệ thống tuần hoàn khí nóng:
Nó chủ yếu bao gồm ba quạt ly tâm và tấm dẫn khí trong lò.Nhiệt
phát ra bởi bộ phận làm nóng được thổi đều đến khu vực làm việc hiệu quả bằng tuần hoàn
quạt qua tấm dẫn gió.Tấm dẫn khí được làm bằng 1Cr18Ni9, quạt và
trục được làm bằng 1Cr18Ni9Ti.Để đảm bảo việc sử dụng bình thường của vòng bi, việc làm mát
phương pháp là làm mát không khí.
2.8 Thiết bị dẫn hướng
Nó chủ yếu là để lưu thông hiệu quả không khí do quạt tuần hoàn tạo ra trong lò dọc theo
hướng của bộ làm lệch hướng trong lò, để làm cho không khí trong lò tạo ra nhanh chóng
đối lưu, để đạt được mục đích của nhiệt độ thống nhất.Vật liệu làm lệch hướng không khí
và khung đều được làm bằng tấm thép không gỉ 304.Bộ làm lệch hướng không khí và khung là
kết nối di động để đảm bảo sự mở rộng tự do của bộ làm lệch hướng không khí dưới nhiệt độ cao và
thuận tiện cho việc sửa chữa và bảo trì.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 200KW (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 480V, 3P, 60Hz; |
| 3 | nhiệt độ định mức |
500℃ (nhiệt độ làm việc bình thường: 450℃) |
| 4 | Tốc độ tăng nhiệt độ lò rỗng | ≤0,8h làm nóng tới 450 ℃ |
| 5 | vùng kiểm soát | 3 vùng |
| 6 | Phương pháp kiểm soát nhiệt độ | Bộ điều khiển nhiệt độ Thường Châu Huibang, màn hình cảm ứng có liên lạc, báo động quá nhiệt; |
| 7 | Kích thước làm việc hiệu quả | 3650×1820×1820mm(L×W×H) |
| số 8 | Kết nối bộ phận làm nóng | YYY |
| 9 | Yếu tố làm nóng | 0Cr25AL5 (dải) |
| 10 | tấm bề mặt bogie | Thép chịu nhiệt CrMnN dày 30mm |
| 11 | Độ chính xác đo nhiệt độ | ±1℃ |
| 12 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 13 | Phương pháp mở cửa lò | Palăng điện 1 tấn lên xuống, bịt kín bằng trọng lượng bản thân của cửa lò |
| 14 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 3KW di chuyển vào và ra khỏi lò |
| 15 | quạt tuần hoàn | Quạt ly tâm làm mát không khí 7.5KW, 3 bộ |
| 16 | Tấm dẫn khí | Tấm 304 SS dày 2mm |
| 17 | khả năng tải | 907kg |
