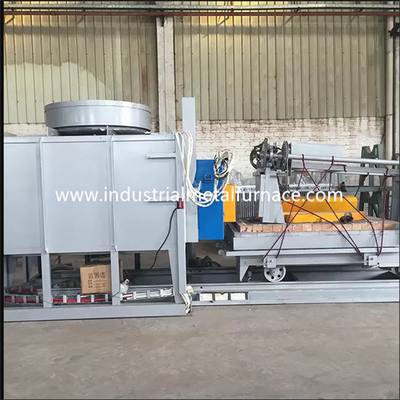

Xử lý nhiệt lò sưởi bằng điện 1200 độ Celcius
Loại đáy xe lò cho các bộ phận thép đúc kim loại
1. Ứng dụng
Lò sưởi điện RT2-260-12 chủ yếu là
được sử dụng để xử lý nhiệt các bộ phận kết cấu thép, các bộ phận thép đúc,
phụ tùng thanh trục, sản phẩm thép công cụ, v.v. Lò nhiệt luyện
được sử dụng rộng rãi để làm nguội, ủ, bình thường hóa, ủ và các loại khác
quy trình.
2. Thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 260Kw+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | Nhiệt độ làm việc tối đa | 1200℃ |
| 4 | vùng kiểm soát | 2 vùng |
| 5 | Kích thước làm việc hiệu quả | 2500×1500×1200mm(L×W×H) |
| 6 | Kết nối bộ phận làm nóng | Ｙ |
| 7 | nhiệt độ đồng nhất | ≤±10℃ |
| số 8 | Độ chính xác đo nhiệt độ | ±2℃ |
| 9 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 10 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Guolong với báo động quá nhiệt; |
| 11 | nhiệt độ bề mặt lò tăng | ＜50℃ |
| 12 | Yếu tố làm nóng | Hệ thống sưởi 5 bức tường 0Cr27AL7Mo2 (dải) |
| tấm che mặt | G30, dày 35mm, thép chịu nhiệt | |
| 13 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 14 | Phương pháp mở cửa lò | Palăng điện lên xuống, bịt kín bằng lò xo |
| 15 | phương pháp di chuyển bogie | Bằng bộ giảm tốc |
| 16 | sức mạnh lái xe bogie | 4KW |
| 17 | lót lò | Sợi chịu nhiệt nhôm zirconium nhiệt độ cao |
3. Giới thiệu cấu trúc
Xử lý nhiệt lò RT2-260-12 cho kim loại chủ yếu bao gồm lò
thân, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, hệ thống sưởi
yếu tố, và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Kết cấu thép thân bán buôn được làm từ
Thép tiết diện 10-12# và thép tấm ≥3mm.
2.2niêm mạc
Thân lò đáy ô tô bán buôn được chế tạo với hệ thống hoàn toàn bằng sợi.Các
vật liệu lót được sử dụng là zirconium chất lượng có chứa sợi nhôm được cố định bằng
các bộ phận thép tròn.Các sợi nhôm được nén trước thành khối
(trọng lực nén: ≥230Kg/m3) rồi cố định vào thân lò bằng vòng
các bộ phận bằng thép không gỉ.Cấu trúc lớp lót chịu lửa này có ưu điểm là thấp
dẫn nhiệt, khả năng chống sốc mạnh và chống xói mòn.Lớp lót có một
tổng độ dày 370mm.Sợi nhôm silicat chống lại tối đa
nhiệt độ 1260 ℃.Vật liệu của các bộ phận cố định bằng thép tròn là 1Cr13.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò đáy ô tô bao gồm lớp lót hoàn toàn bằng sợi và kết cấu thép
vỏ bọc.
Phương pháp lái xe của cửa:Cửa lò được nâng lên bằng điện và
xuống bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa,
tấm mặt giá chuyển hướng chịu nhiệt, các bộ phận làm nóng và cơ cấu dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 10mm.
Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động là
được làm từ thép 45 # và được xử lý nhiệt.Ổ trục truyền động là của
trụ đỡ loại nặng để chịu sức nặng.Có tổng cộng 2 cặp bánh xe,
và mỗi bánh xe có đường kính 300mm.Bogie được cơ giới hóa.Và việc lái xe
động cơ được trang bị thiết bị giảm tốc độ phanh để giảm quán tính tại
chuyển động khởi động và dừng.Có 2 công tắc giới hạn để tránh di chuyển quá mức
của bogie.
thân gạch: Giá chuyển hướng được xây dựng với sự kết hợp nặng nề của nhôm cao
gạch chịu lửa, gạch chịu lửa nhẹ, gạch giữ nhiệt.công việc lát gạch
thân của giá chuyển hướng có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt
các yếu tố làm nóng.Các bộ phận bị va chạm và khu vực chịu trọng lượng được lát gạch đặc biệt
với gạch chịu lửa nhôm cao loại nặng.Ngoài ra còn có không gian trống cho
lớp lót chịu lửa giãn nở khi nung nóng.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.việc giảm
bánh răng điều khiển bánh xe bogie để di chuyển.Chuyển động của giá chuyển hướng trơn tru và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa
cửa lò và thân lò thông qua lò xo.Việc niêm phong giữa bogie
và thân lò thông qua các viên gạch hình dạng đặc biệt mềm và khối bông sợi.
2.5 yếu tố làm nóng
bộ phận làm nóng: Dải điện trở hợp kim hình xoắn ốc kháng 0Cr27AL7Mo2
được gắn ở 2 vách bên, vách sau, cửa lò và đáy giá chuyển hướng.Sự ngăn trở
các dải được sản xuất thông qua các khuôn đặc biệt và được lắp vào tường lò bằng
móng sứ.Và có một miếng đệm sứ giữa bức tường sợi và
dải điện trở để tránh ngắn mạch.Có 2 vùng sưởi ấm.tất cả đầu ra
thanh dẫn được làm bằng vật liệu φ16 0Cr27AL7Mo2.
2.6 hệ thống điều khiển điện, 1 bộ
Kiểm soát nhiệt độ: lò xử lý nhiệt cho kim loại thông qua Shanghai Guolong
nhiệt độ thông minh bộ điều khiển để kiểm soát nhiệt độ có tự điều chỉnh
chức năng để tính toán tham số PID lý tưởng và đạt được sự ổn định nhiệt độ.
bộ điều khiển nhiệt độ có chức năng báo động quá nhiệt và nhiệt
cặp vợ chồng phá vỡ bảo vệ.
