| Tên thương hiệu: | WONDERY |
| Số mô hình: | RT3-320-6 |
| MOQ: | 1 bộ |
| giá bán: | TO BE NEGOTIATED |
| Thời gian giao hàng: | 90 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union |

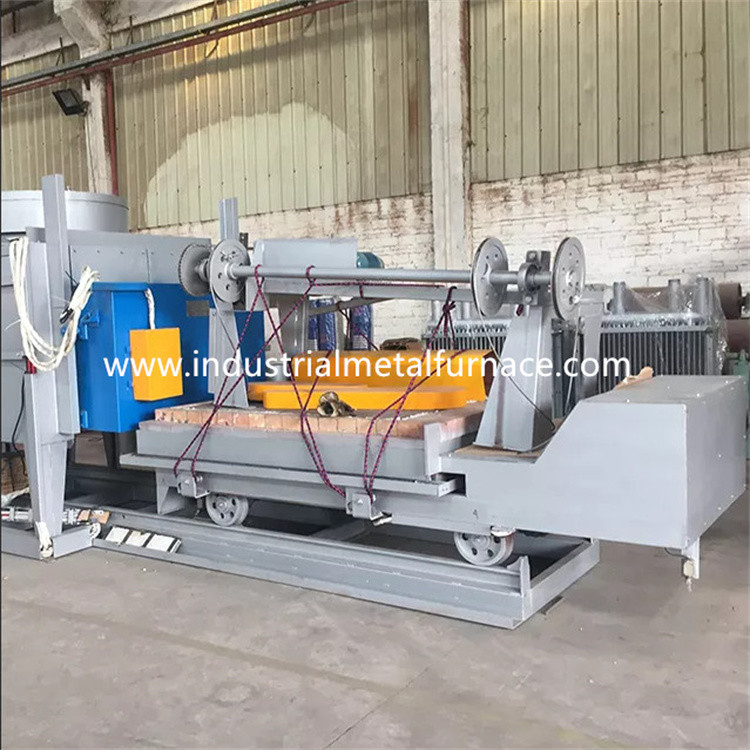

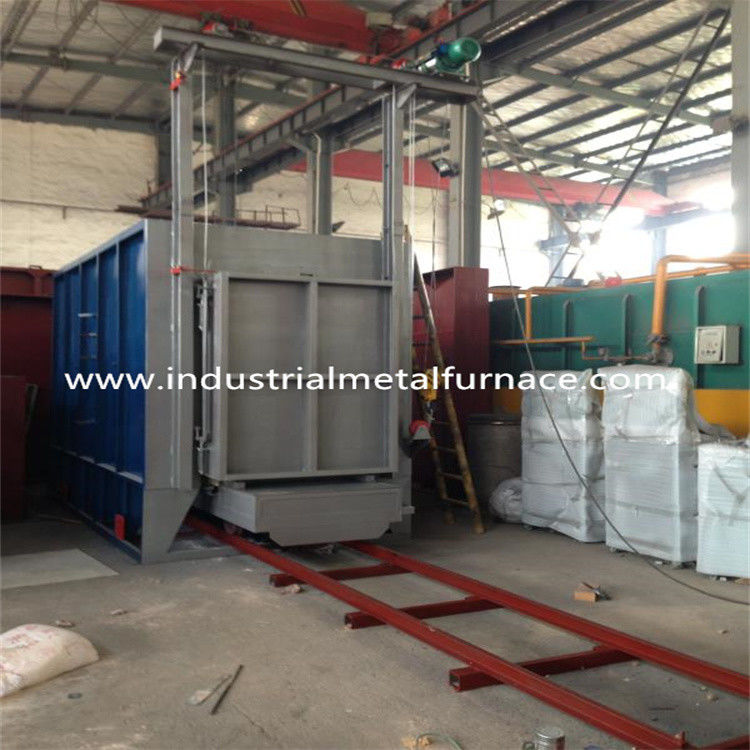

Lò ủ nhiệt 650 độ CLò đáy xe xử lý nhiệt cho trục khuỷu
1. Ứng dụng
Lò xử lý nhiệt chủ yếu được sử dụng cho các quy trình như
ủ, ram, tôi, chuẩn hóa, v.v.
Lò đáy xe điện RT3-320-6 chủ yếu
được sử dụng cho các quy trình ủ và ram của thép carbon,
trục khuỷu thép hợp kim.
2. Thông số kỹ thuật chính
| Số. | Mục | Thông số kỹ thuật |
| 1 | Công suất định mức | 320KW+5% (có thể điều chỉnh 1-100%) |
| 2 | Nguồn điện |
480V, 3 pha, 60Hz; điện áp một pha: 110-120V |
| 3 | Nhiệt độ định mức |
650℃ (nhiệt độ làm việc bình thường: 500-600℃) |
| 4 | Tốc độ tăng nhiệt độ lò trống | Tăng nhiệt độ lên 500℃ trong vòng ≤1h |
| 5 | Vùng điều khiển | 3 vùng |
| 6 | Kích thước làm việc hiệu quả | 5200×1800×1200mm(D×R×C) |
| 7 | Kích thước tổng thể |
5900×2700×2650mm(D×R×C) Chiều dài cần thiết cho xe di chuyển vào và ra là 12800mm; Chiều cao bao gồm động cơ quạt: 3150mm; Chiều cao bao gồm khung cửa: 4400mm; |
| 8 | Kết nối bộ phận làm nóng | Ｙ |
| 9 | Độ đồng đều nhiệt độ | ±8℃ |
| 10 | Độ chính xác đo nhiệt độ | ±2℃ |
| 11 | Tiêu thụ điện năng lò trống | ≤18% |
| 12 | Phương pháp điều khiển nhiệt độ |
SCR (loại chống áp tùy chỉnh); Bộ điều chỉnh PID; Bộ điều khiển nhiệt độ Huibang (tùy chỉnh) có cảnh báo quá nhiệt; Bộ ghi không giấy màn hình màu 7 inch để ghi lại đường cong tăng nhiệt độ (tùy chỉnh) |
| 13 | Nhiệt độ bề mặt lò tăng | ＜40℃ |
| 14 | Bộ phận làm nóng | 0Cr25AL5 (dải) (tùy chỉnh 480V) |
| 15 | Tấm đáy xe | Thép chịu nhiệt CrMnN, dày 30mm |
| 16 | Phương pháp tải | Sản phẩm được đặt trên xe, sau đó xe di chuyển vào lò |
| 17 | Lớp lót lò | Sợi chịu lửa tiêu chuẩn |
| 18 | Phương pháp mở cửa lò | Tời điện 2 tấn nâng lên/hạ xuống, niêm phong bằng lò xo (tùy chỉnh 480V) |
| 19 | Phương pháp di chuyển xe | Sử dụng bộ giảm tốc bánh răng pin xycloid 5.5KW để di chuyển vào và ra khỏi lò (tùy chỉnh 480V) |
| 20 | Quạt tuần hoàn |
Quạt làm mát bằng khí 4KW, 3 bộ; Lưu lượng mỗi quạt: 5500m3/h; Áp suất không khí: 1200Pa (tùy chỉnh 480V) |
3. Giới thiệu cấu trúc
Lò đáy xe RT3-320-6 chủ yếu bao gồm
thân lò, lớp lót, cửa lò và cơ cấu nâng cửa,
cơ cấu nén cửa lò, xe và cơ cấu kéo,
niêm phong giữa thân lò và xe, bộ phận làm nóng và thiết bị cố định,
hệ thống điều khiển tự động nhiệt độ lò.
lớp lót
Thân lò đáy xe nhiệt độ cao được chế tạo bằng hệ thống sợi hoàn toàn.
Vật liệu lót được sử dụng là sợi nhôm chất lượng cao được cố định bằng các bộ phận thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3) và sau đó được cố định vào thân lò bằng các bộ phận thép không gỉ tròn.
Cấu trúc lót chịu lửa này có ưu điểm là độ dẫn nhiệt thấp,
khả năng chống sốc mạnh và chống ăn mòn. Lớp lót có tổng độ dày
260mm. Sợi nhôm silicate chịu được nhiệt độ tối đa 100℃.
Hệ thống tuần hoàn khí nóng:
Lò xử lý nhiệt chủ yếu bao gồm ba quạt hướng trục trong lò.
Nhiệt lượng tỏa ra từ bộ phận làm nóng được thổi đều đến khu vực làm việc hiệu quả
bởi quạt tuần hoàn thông qua tấm dẫn gió. Tấm dẫn gió được làm bằng 1Cr18Ni9,
và quạt cùng trục được làm bằng 1Cr18Ni9Ti. Để đảm bảo sử dụng bình thường các ổ trục,
phương pháp làm mát là làm mát bằng không khí.
