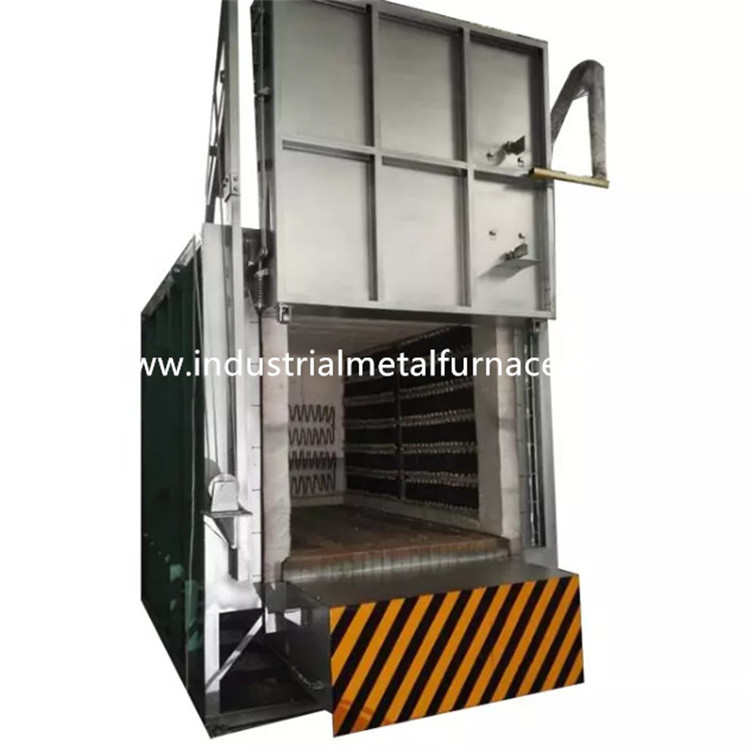

Công nghiệp 3500 × 1600 × 1600mm 1200 độ Celcius
Lò điện Bogie Hearth Xử lý nhiệt các bộ phận kim loại
1. Ứng dụng
Lò xử lý nhiệt bogie điện RT3-380-12 chủ yếu là
được sử dụng để xử lý nhiệt các bộ phận kết cấu thép, các bộ phận thép đúc,
các bộ phận thanh trục, các sản phẩm thép công cụ, v.v.
2.Giới thiệu kết cấu
Lò sưởi bogie RT3-380-12 chủ yếu bao gồm
thân lò, lớp lót, cửa lò và hệ thống nén cửa,
giá chuyển hướng, bộ phận làm nóng và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò đáy ô tô bán buôn được thực hiện
từ thép tiết diện 8-12# và thép tấm ≥3mm.Trụ bên
và các trụ sau được làm từ thép hình, và được gia cố
với giằng thép tiết diện.Bức tường bên ngoài của lò được sơn
với 2 lớp sơn lót và 2 lớp sơn phủ.Phần quan trọng của
lò được sơn bằng sơn chịu nhiệt.
2.2niêm mạc
Thân lò sưởi giá chuyển hướng ủ được chế tạo bằng hệ thống hoàn toàn bằng sợi.
Vật liệu lót được sử dụng là các sợi nhôm chất lượng được cố định bằng các chi tiết thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3) rồi được cố định vào thân lò bằng các chi tiết inox tròn.
Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp,
khả năng chống sốc mạnh mẽ, và chống xói mòn.Lớp lót có tổng độ dày là
350mm.Sợi nhôm silicat chịu được nhiệt độ tối đa là 1360℃.
Vật liệu của các bộ phận cố định bằng thép tròn là 1Cr13.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò đáy xe ủ bao gồm lớp lót bằng sợi và thép
vỏ kết cấu.Khung cửa được làm bằng thép tấm 10 mm và mặt cắt 12 mm
Thép.Cửa được làm bằng các khối sợi nhôm silicat giống như đối với cửa
thân lò.Cấu trúc tổng thể của lò duy trì hình dạng của nó trong khi nung nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện
bằng vận thăng.Và nó được niêm phong bởi mùa xuân.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân gạch chịu lửa,
tấm mặt giá chuyển hướng chịu nhiệt, các bộ phận làm nóng và cơ cấu dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 12 mm.
Giá chuyển hướng có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.trục truyền động
được làm từ thép 45 # và được xử lý nhiệt.Ổ trục truyền động là của
trụ đỡ loại nặng để chịu sức nặng.Có tổng cộng 3 cặp bánh xe,
và mỗi bánh xe có đường kính 300mm.Bogie được cơ giới hóa.Và động cơ lái
được trang bị thiết bị giảm tốc độ phanh để giảm quán tính khi khởi động
và dừng chuyển động.Có 2 công tắc giới hạn để tránh chuyển động quá mức của giá chuyển hướng.
thân gạch: Giá chuyển hướng được xây dựng với sự kết hợp nặng nề của nhôm cao
gạch chịu lửa, gạch chịu lửa nhẹ, gạch giữ nhiệt.công việc lát gạch
thân của giá chuyển hướng có khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt
các yếu tố làm nóng.Các bộ phận bị va chạm và khu vực chịu trọng lượng được lát gạch đặc biệt
với gạch chịu lửa nhôm cao loại nặng.Ngoài ra còn có không gian trống cho
lớp lót chịu lửa giãn nở khi nung nóng.
tấm che mặt: Phần đúc bằng thép chịu nhiệt Ni7N dày 30mm làm việc tối đa
nhiệt độ≤1200℃.Nó có thể ngăn vảy rơi vào khe các bộ phận làm nóng
mà sẽ tạo thành một ngắn mạch.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.thiết bị giảm tốc
điều khiển bánh xe bogie để di chuyển.Chuyển động của giá chuyển hướng trơn tru và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa lò
cửa và thân lò thông qua lò xo.Việc niêm phong giữa giá chuyển hướng và
thân lò thông qua gạch hình dạng đặc biệt mềm và khối bông sợi.
2.5 yếu tố làm nóng
bộ phận làm nóng: Dải điện trở hợp kim hình xoắn ốc kháng 0Cr27AL7Mo2
được gắn vào 2 bức tường bên.Các dải điện trở được sản xuất thông qua các khuôn đặc biệt,
và được lắp vào thành lò bằng đinh sứ.Và có một miếng đệm sứ
giữa thành sợi và các dải điện trở để tránh đoản mạch.Có 3 lò sưởi
khu.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr27AL7Mo2.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò sử dụng nhiệt độ thông minh Guolong Thượng Hải
bộ điều khiển để kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán
tham số PID lý tưởng và đạt được sự ổn định nhiệt độ.bộ điều khiển nhiệt độ
có chức năng báo động quá nhiệt và bảo vệ chống đứt cặp nhiệt.
Lò có 3 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh là
được điều tiết theo cơ chế điều hòa tỉ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt
và một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị
với ampe kế, vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động bật nguồn,
và các biện pháp nối đất an toàn.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa,
nén cửa và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải
liên kết đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 380Kw+5% (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức | 1200℃ |
| 4 | vùng kiểm soát | 3 vùng |
| 5 | Kích thước làm việc hiệu quả | 3500×1600×1600mm(L×W×H) |
| 6 | Kết nối bộ phận làm nóng | Ｙ |
| 7 | nhiệt độ đồng nhất | ≤±10℃ |
| số 8 | Độ chính xác đo nhiệt độ | ±2℃ |
| 9 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 10 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Guolong với báo động quá nhiệt; |
| 11 | nhiệt độ bề mặt lò tăng | ＜50℃ |
| 12 | Yếu tố làm nóng | 0Cr27AL7Mo2 (dải) |
| 13 | tấm che mặt | Ni7N, dày 30mm, thép chịu nhiệt |
| 14 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 15 | Phương pháp mở cửa lò | Palăng điện lên xuống, bịt kín bằng lò xo |
| 16 | phương pháp di chuyển bogie | Bằng bộ giảm tốc |
| 17 | sức mạnh lái xe bogie | 4KW |
| 18 | lót lò | Sợi chịu nhiệt độ cao |
