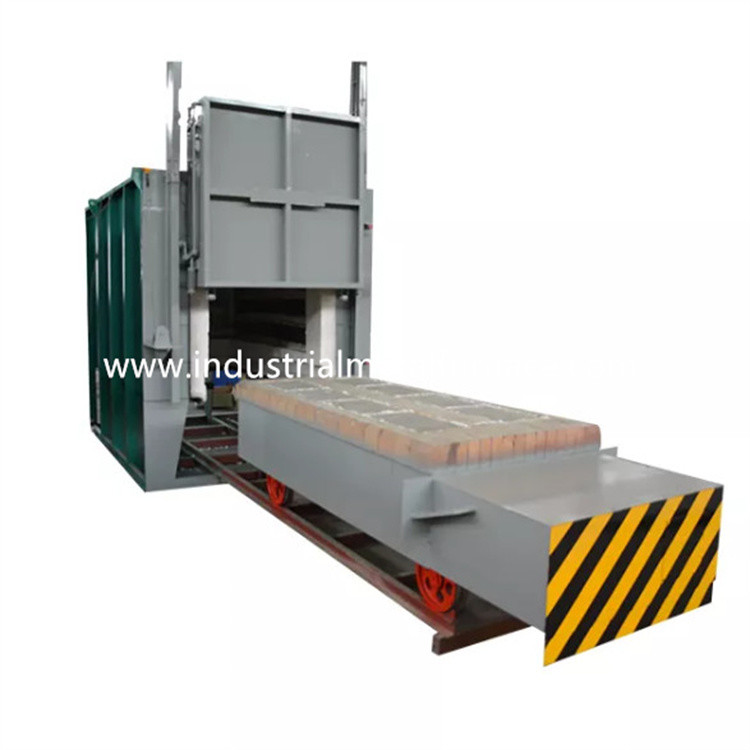

5000×2500×1500mmcông nghiệpial điện Bogie xử lý nhiệt
Lò nung có điều khiển PLC
1. Ứng dụng
Lò sưởi điện RT3-600-12 chủ yếu được sử dụng cho
ủ và xử lý nhiệt dung dịch các bộ phận kết cấu thép, hợp kim
các bộ phận và các bộ phận bằng thép không gỉ, vv
2.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 600KW (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
1250℃ (Nhiệt độ làm việc bình thường: 850-1200℃) |
| 4 | Tốc độ tăng nhiệt độ lò không tải | ≤2,5 giờ |
| 5 | vùng kiểm soát | 4 vùng |
| 6 | Kích thước làm việc hiệu quả | 5000×2500×1500mm(L×W×H) |
| 7 | kích thước tổng thể của lò |
5800×3600×2950mm(L×W×H) Chiều cao không bao gồm chiều cao của khung cửa lò |
| số 8 | kích thước tổng thể của bogie | 6100×2600×950mm(L×W×H) |
| 9 | Diện tích sàn bao gồm giá chuyển hướng bên trong và chiều dài chuyển động bên ngoài | 12500*3000mm (L*W) |
| 10 | Kết nối bộ phận làm nóng | Ｙ |
| 11 | nhiệt độ đồng nhất | ±10℃ |
| 12 | Độ chính xác đo nhiệt độ | ±1,5℃ |
| 13 | Tiêu thụ điện năng lò không tải | ≤18% |
| 14 | Phương pháp kiểm soát nhiệt độ |
bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden với giao diện truyền thông 485, màn hình cảm ứng 10,1 inch (có thể ghi lại dữ liệu lịch sử, quá trình lưu trữ, xuất đĩa U, ảnh chụp màn hình và các chức năng khác, có báo động quá nhiệt) Màn hình cảm ứng + Điều khiển PLC: màn hình cảm ứng được kết nối với máy tính của khách hàng.Chế độ giao tiếp: Giao diện Modbus tcp.Tủ điều khiển lò truyền dữ liệu thời gian thực đến máy tính của khách hàng và máy tính của khách hàng có thể điều khiển hoạt động và sưởi ấm của lò từ xa. |
| 15 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 16 | Yếu tố làm nóng | 0Cr27AL7Mo2 (dải) HRE |
| 17 | tấm che mặt | Cr25Ni20, độ dày 30mm, thép chịu nhiệt |
| 18 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 19 | Phương pháp mở cửa lò | Palăng điện 2 tấn lên xuống, bịt kín bằng trọng lượng bản thân của cửa |
| 20 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal |
| 21 | sức mạnh lái xe bogie | 5,5KW |
| 22 | lót lò | Sợi chịu nhiệt độ cao |
| 23 | khả năng tải | 10 tấn |
3.Giới thiệu kết cấu
Lò xử lý nhiệt lò sưởi RT3-600-12 chủ yếu bao gồm vỏ lò,
lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, bộ phận làm nóng
và thiết bị cố định, và hệ thống kiểm soát nhiệt độ.
3.1 hệ thống điều khiển điện
Kiểm soát nhiệt độ: nhiệt độ của từng vùng gia nhiệt của lò kim loại công nghiệp có thể được
được kiểm soát riêng biệt.
Lò sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát nhiệt độ có
chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và đạt được sự ổn định về nhiệt độ.
Bộ điều khiển nhiệt độ có chức năng cảnh báo quá nhiệt và cặp nhiệt
bảo vệ chống vỡ.
Lò sưởi giá rẻ có 4 vùng kiểm soát nhiệt độ để kiểm soát mối liên kết giữa
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh được quy định
theo cách điều tiết tỷ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt và
hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị ampe kế,
vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động khi bật nguồn và nối đất an toàn
đo.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa, cửa
nén, và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải liên kết với
đảm bảo an toàn vận hành.
