Điện tùy chỉnh 2200 × 1800 × 1000mm
Lò xử lý nhiệt cho các bộ phận kim loại thép đúc trục
1. Ứng dụng
Lò sưởi điện RT-210-12 chủ yếu được sử dụng cho
xử lý nhiệt các bộ phận kết cấu thép, bộ phận thép đúc, trục
bộ phận thanh, sản phẩm thép công cụ, vv
2. Giới thiệu cấu trúc

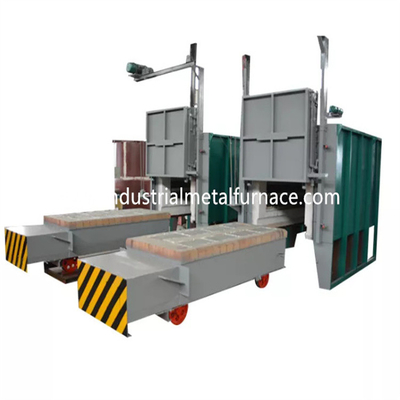

Lò sưởi bogie RT-210-12 chủ yếu bao gồm lò
thân, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng,
yếu tố làm nóng, và hệ thống kiểm soát nhiệt độ.
2.1 lôngthân hình nuột nà
Kết cấu thép thân lò đáy xe được làm
từ thép tiết diện 8-10# và thép tấm ≥3mm.Cột bên và
trụ sau được làm từ thép cắt, và được gia cố bằng
giằng thép tiết diện.Bức tường bên ngoài của lò được sơn bằng
2 lớp sơn lót, 2 lớp sơn phủ.Phần quan trọng của
lò được sơn bằng sơn chịu nhiệt.
2.2niêm mạc
Thân lò xử lý nhiệt evertic được chế tạo với hệ thống hoàn toàn bằng sợi.
Vật liệu lót được sử dụng là các sợi nhôm chất lượng được cố định bằng các chi tiết thép tròn.
Các sợi nhôm được nén trước thành khối (trọng lực nén:
≥230Kg/m3) rồi được cố định vào thân lò bằng các chi tiết inox tròn.
Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp, chắc chắn
khả năng chống sốc, và chống xói mòn.Lớp lót có tổng độ dày là 325mm.
Sợi nhôm silicat chịu được nhiệt độ tối đa là 1260℃.Các
vật liệu của các bộ phận cố định bằng thép tròn là 1Cr13.
2.3cửa lò và hệ thống cửa lên xuống
Cửa lò xử lý nhiệt bao gồm lớp lót hoàn toàn bằng sợi
và vỏ kết cấu thép.Khung cửa được làm bằng thép tấm 10 mm và
Thép tiết diện 12mm.Cửa được xây dựng bằng các khối sợi nhôm silicat giống nhau
như vậy đối với thân lò.Cấu trúc tổng thể của lò duy trì hình dạng của nó
trong khi đun nóng.
Phương pháp lái xe của cửa:Cửa lò được nâng lên và hạ xuống bằng điện
bằng vận thăng.Và nó được niêm phong bằng trọng lượng bản thân của cửa lò.
2.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân bằng gạch chịu lửa, khả năng chịu nhiệt
tấm mặt giá chuyển hướng, các bộ phận làm nóng và cơ chế dẫn động giá chuyển hướng.
cấu trúc giá chuyển hướng: khung giá chuyển hướng được làm từ dầm 14# và thép tấm 12 mm.xe ba gác
có thể hoạt động trong một thời gian dài mà không bị biến dạng khi đầy tải.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động được làm
từ thép 45 #, và nó được xử lý nhiệt.Ổ trục truyền động thuộc loại trụ nặng
mang để chịu trọng lượng.Có tổng cộng 2 cặp bánh xe và mỗi bánh xe có đường kính
300mm.Bogie được cơ giới hóa.Và động cơ lái xe được trang bị tốc độ phanh
thiết bị giảm tốc để giảm quán tính khi khởi động và dừng chuyển động.Có 2 giới hạn
công tắc để tránh di chuyển quá mức của giá chuyển hướng.
thân gạch: Giá chuyển hướng được xây dựng bằng sự kết hợp nặng nề của gạch chịu lửa nhôm cao,
gạch chịu lửa nhẹ, gạch giữ nhiệt.Cơ thể lát gạch của bogie có
khe lắp đặt các bộ phận làm nóng để dễ dàng lắp đặt các bộ phận làm nóng.bị ảnh hưởng
các bộ phận và khu vực chịu trọng lượng được lát gạch đặc biệt với vật liệu chịu lửa nhôm cao loại nặng
gạch.Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa khi được nung nóng.
tấm mặt giá chuyển hướng: Phần đúc bằng thép chịu nhiệt Cr25Ni20Si2 dày 30 mm với khả năng làm việc tối đa
nhiệt độ≤1200℃.Nó có thể ngăn vảy rơi vào khe các bộ phận làm nóng
sẽ tạo thành một mạch ngắn.
cơ chế di chuyển bogie: Giá chuyển hướng có phương pháp tự di chuyển.Bộ truyền động bánh răng giảm tốc
bánh xe bogie để di chuyển.Chuyển động của giá chuyển hướng trơn tru và ổn định.
Niêm phong giữa cửa lò, thân lò và giá chuyển hướng: Niêm phong giữa cửa lò
và thân lò thông qua trọng lượng bản thân của cửa lò.Việc niêm phong giữa giá chuyển hướng và
thân lò thông qua gạch hình dạng đặc biệt mềm và khối bông sợi.
2.5 yếu tố làm nóng
bộ phận làm nóng: Các dải điện trở hợp kim hình xoắn ốc có điện trở 0Cr27AL7Mo2 là
gắn ở 2 bên tường.Các dải kháng được sản xuất thông qua các khuôn đặc biệt, và
được lắp vào thành lò bằng đinh sứ.Và có một miếng đệm sứ giữa
tường sợi quang và các dải điện trở để tránh đoản mạch.Có 2 vùng sưởi ấm.
Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr27AL7Mo2.
2.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò xử lý nhiệt sử dụng bộ điều khiển nhiệt độ thông minh để kiểm soát
nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và đạt được
một nhiệt độ ổn định.Bộ điều khiển nhiệt độ có chức năng cảnh báo quá nhiệt
và bảo vệ chống đứt cặp nhiệt.
Lò có 2 vùng kiểm soát nhiệt độ để kiểm soát liên kết giữa các
nhiệt độ và chuyển động của động cơ.Mỗi khu vực được thiết lập với một báo động quá nhiệt độ.
Vòng gia nhiệt thông qua SCR hai hướng và điều khiển kích hoạt.Sức mạnh được quy định
theo cách điều tiết tỷ lệ thuận với thời gian.
Hệ thống truyền động điều khiển là một hệ thống kích hoạt công suất lớn hoàn chỉnh với bộ tản nhiệt và
một hệ thống làm mát không khí.Ngoài ra còn có một công tắc không khí.Vòng sưởi ấm được trang bị ampe kế,
vôn kế, chỉ báo bật tắt bộ phận làm nóng, bảo vệ khóa liên động bật nguồn và an toàn
biện pháp nối đất.
Điều khiển chuyển động: Hệ thống điều khiển chủ yếu điều khiển chuyển động lên xuống của cửa, cửa
nén, và chuyển động cửa ra vào.Ngoài ra các chuyển động nhất thiết phải liên kết với
đảm bảo an toàn vận hành.
3.Các thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 210KW (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức |
1200℃ (nhiệt độ làm việc: 1100℃) |
| 4 | vùng kiểm soát | 2 vùng |
| 5 | Kích thước làm việc hiệu quả | 2200×1800×1000mm(L×W×H) |
| 6 | Kết nối bộ phận làm nóng | Ｙ |
| 7 | nhiệt độ đồng nhất | ≤±10℃ |
| số 8 | Độ chính xác đo nhiệt độ | ±1℃ |
| 9 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 10 | Phương pháp kiểm soát nhiệt độ | bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden với báo động quá nhiệt; |
| 11 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 12 | Yếu tố làm nóng | 0Cr27AL7Mo2 (dải) |
| 13 | tấm che mặt | Cr25Ni20Si2, dày 30mm, thép chịu nhiệt |
| 14 | phương pháp tải | Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 15 | Phương pháp mở cửa lò | Palăng điện 1 tấn lên xuống, bịt kín bằng trọng lượng bản thân của cửa lò |
| 16 | phương pháp di chuyển bogie | Bằng bộ giảm tốc bánh răng cycloidal 3KW |
| 17 | lót lò | Sợi chịu nhiệt độ cao |
| 18 | Làm kín giữa thân lò và giá chuyển hướng | Sợi bông và gạch có hình dạng đặc biệt + khối sợi và bông sợi kép |
