1. ứng dụng

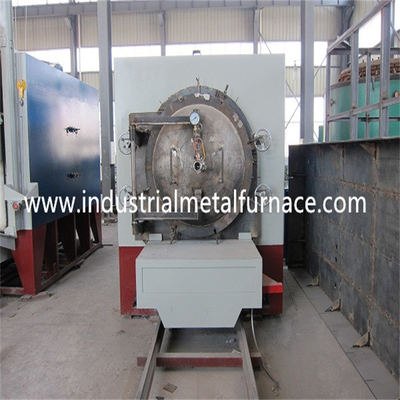

Lò xử lý nhiệt chân không kiểu xe đẩy là lò điện trở hoạt động định kỳ, được sử dụng chủ yếu để xử lý nhiệt và nung nóng các bộ phận kim loại hoặc hợp kim quy mô vừa và nhỏ trong khí nitơ dưới 850 ℃.Nó có ưu điểm là nhiệt độ lò đồng đều, cấu trúc đơn giản, vận hành đơn giản và tiêu thụ năng lượng thấp.
2.Các thông số kỹ thuật
1. công suất định mức 45KW
2 Điện áp định mức 380V, 3 pha, 50Hz
3. nhiệt độ định mức 850 ℃
4Kích thước làm việc (chiều dài, chiều rộng và chiều cao) 1000 × 800 × 600mm;
5 Phương thức kết nối phần tử nhiệt: Y;
6. chế độ điều khiển nhiệt độ: điều khiển PID;
7. độ đồng đều của nhiệt độ lò ≤ ± 10 ℃;
8. độ tăng nhiệt của thành ngoài phía lò ≤ 40 ℃;
9. trống lò nung thời gian ≤ 2H;
10. công suất tổn thất lò rỗng ≤ 18%;
11. độ chân không 0,001 Torr;
Bơm chân không 12v: chất lượng thương hiệu Trung Quốc;
3. điều kiện dịch vụ
3.1 sử dụng trong nhà;
3.2 Không có bụi dẫn điện, khí nổ và khí ăn mòn có thể làm hỏng kim loại và vật liệu cách nhiệt xung quanh;
3.3 Không có rung động và nhiễu loạn rõ ràng.
4.Giới thiệu cấu trúc
Cấu tạo của dòng lò nhiệt luyện điện này gồm có vỏ lò, lớp lót lò, các bộ phận gia nhiệt, tấm đáy lò, thiết bị cửa lò và hệ thống điều khiển.
Vỏ lò xử lý nhiệt được hàn thành vỏ hộp bằng thép hình và thép tấm, lò có kết cấu bằng gạch.Khoảng trống giữa lò và vỏ lò được lấp đầy bằng vật liệu rời chịu nhiệt độ cao và diatomite để cách nhiệt và giữ nhiệt.
Bộ phận đốt nóng được đặt ở hai bên lò bằng dây điện trở ocr25al5.Bộ phận gia nhiệt được dẫn ra khỏi thân lò thông qua thanh dẫn ra ngoài và kết nối với nguồn điện.
Nắp lò: được trang bị cổng chiết khí (bao gồm van tay), van lạm phát (bao gồm van tay), cổng xả (bao gồm van tay), chỉ báo áp suất trong lò và van an toàn.
Bể chứa múp lò chân không: được hàn bằng thép không gỉ, bề mặt phía trên được nhúng với vòng đệm đóng gói amiăng, được nhúng với vỏ lò.Vít nén thủ công được lắp đặt dọc theo chu vi của mặt trên, được sử dụng để kết nối vỏ lò và bể thành một để đảm bảo độ kín trong bể.
Hệ thống chân không: Lò xử lý nhiệt và thiết bị sử dụng máy bơm chân không cơ khí cánh quay 2x, được trang bị ống chân không và kết nối nhanh.Xem hướng dẫn sử dụng máy bơm chân không để biết cấu tạo và yêu cầu hoạt động của máy bơm chân không.
Có một lỗ ghép nhiệt trên đỉnh lò.Khi sử dụng, cặp nhiệt điện được đưa vào lò để điều khiển nhiệt độ làm việc của lò thông qua tủ điện điều khiển lò.
