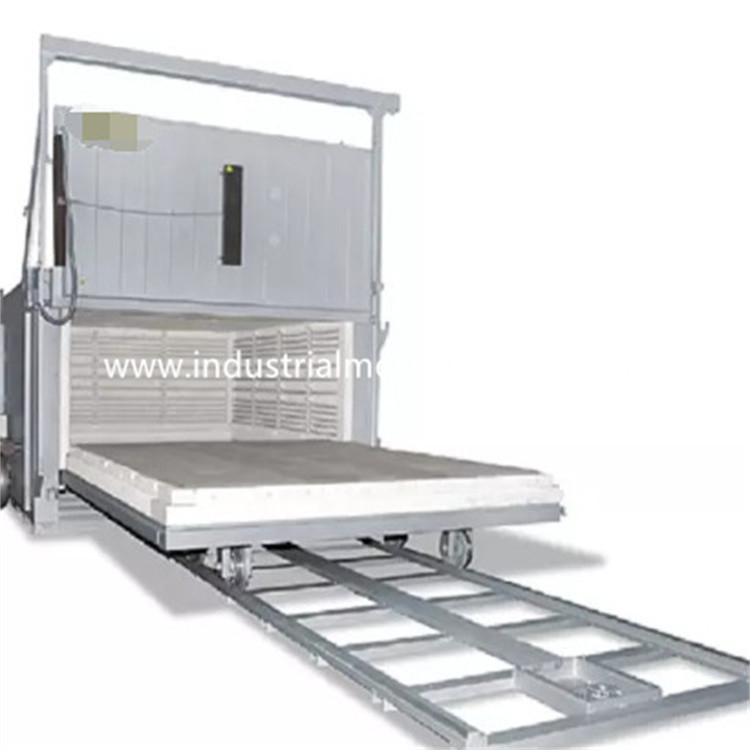

Lò tôi hợp kim nhôm đứng, lò xử lý nhiệt T6
1.Ứng dụng
Lò tôi hợp kim nhôm thẳng đứng chủ yếu được sử dụng để xử lý nhanh trục bánh xe bằng nhôm, đúc nhôm và các bộ phận tiêu chuẩn hợp kim nhôm khác nhau.Quá trình này còn được gọi là xử lý nhiệt T6.Sau khi giai đoạn giữ kết thúc, tốc độ truyền của phôi nhỏ hơn 10 giây.
2. Thông số kỹ thuật
|
Người mẫu |
Công suất định mức (kw) | Nhiệt độ định mức (℃) | Điện áp định mức (V) | Giai đoạn |
Khu vực làm việc kích thước (mm) |
Tải trọng tối đa (kg) | Khối lượng (kg) |
| WDL-KCH-150 | 150 | 650 | 380 | 3 | 1400*1400*1500mm | 1500 | 24500 |
| WDL-KCH-100 | 100 | 650 | 380 | 3 | 1100*1100*1500 | 800 | 18000 |
3.Giới thiệu cấu trúc
Cấu trúc của lò xử lý nhiệt làm nguội thẳng đứng được cung cấp một kênh lưu thông không khí nóng và quạt trộn để làm cho không khí nóng trong lò lưu thông định hướng dưới tác động của tấm dẫn hướng.Khi kết thúc quá trình bảo quản nhiệt, chênh lệch nhiệt độ bên trong lò là ≤± 3 ℃.
Bể chứa nước làm nguội được đặt ngay bên dưới lò sưởi, để rút ngắn thời gian truyền phôi và cải thiện chất lượng dung dịch rắn của phôi.
Việc tiếp cận giá đỡ phôi và việc mở và đóng cửa lò được điều khiển bằng điện, thuận tiện khi vận hành. Phòng hành động được trang bị thiết bị khóa liên động, đáng tin cậy. Thân chính của lò xử lý nhiệt dập tắt hợp kim nhôm thẳng đứng là lò sưởi với cửa lò thẳng đứng ở đầu dưới.Bộ phận làm nóng được đặt trên thành lò bên trong.Mặt trong của bức tường được trang bị một tấm cửa linh hoạt, tạo thành một kênh lưu thông không khí với bức tường bên trong.Mặt trên của lò được trang bị quạt hướng trục và cấu trúc kênh với lượng không khí lớn để tạo thành hệ thống lưu thông khí nóng. Cửa dưới của lò xử lý nhiệt bao gồm bốn bánh xe di chuyển và cơ cấu dẫn động để tạo thành thiết bị đóng mở.Cửa đáy lò và vỏ lò sưởi được bịt kín bằng cát.Việc vào và ra của giá phôi vào và ra khỏi lò được thực hiện bằng thiết bị nâng.Nó bao gồm một cái móc trong lò, một thanh treo được kết nối thông qua một chuỗi hình khuyên và một tời bên ngoài lò. Một xe đẩy tải được bố trí trên đường ray trên mặt đất, có thể tải và dỡ các bộ phận trong giỏ tải.
Các tính năng của lò xử lý nhiệt T6 làm nguội hợp kim nhôm thẳng đứng là:
1) Cấu trúc thẳng đứng và các bộ phận làm nóng được gắn trên cùng, dễ lắp đặt và thay thế;
2) quạt áp suất cao lưu thông mạnh với thể tích không khí lớn và hiệu quả rõ rệt, chênh lệch nhiệt độ từ ± 3 ~ 5 ℃.
3) Thời gian truyền dập tắt có thể được điều chỉnh trong vòng 5 ~ 10 giây mà không có rung và rung rõ ràng;
4) PID điều chỉnh nhiệt độ lò và cảnh báo giới hạn trên và dưới.Nó có thể được điều khiển bằng máy tính và có chức năng kết nối mạng.
