Hợp kim nhôm 650 độ làm nguội nhanh quá trình xử lý nhiệt T6
1. nhìn tổng thể

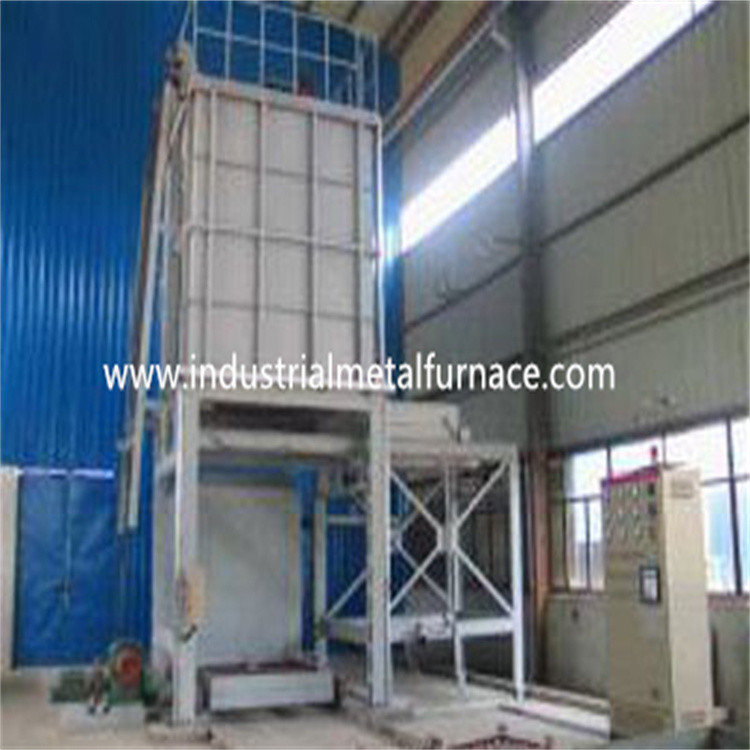

Lò điện trở xử lý nhiệt làm nguội hợp kim nhôm là một lò điện trở hoạt động định kỳ, được sử dụng chủ yếu để xử lý dung dịch rắn như tôi nhanh chóng và tôi luyện các vật đúc hợp kim nhôm.
2.Thuận lợi
Các phôi của lò áp dụng hoạt động treo, với trạng thái chu trình nhiệt tốt và nhiệt độ đồng nhất.
Sau khi hoàn thành giai đoạn gia nhiệt và giữ, phôi có thể nhanh chóng rơi từ lò nung xuống môi trường làm nguội trong bể trong vòng 12 giây và chất lượng xử lý dập tắt cao.
Hệ thống kiểm soát nhiệt độ sử dụng thyristor kích hoạt giao nhau bằng không PID và độ chính xác cao của Shanghai Guolong với đồng hồ điều khiển nhiệt độ thông minh, lò xử lý nhiệt dập tắt nhanh có độ ổn định tốt và cảnh báo quá nhiệt để đảm bảo rằng nhiệt độ phôi tăng quá cao.
Mỗi bộ phận truyền động cơ học của lò điện trở thông qua điều khiển và hoạt động lồng vào nhau.
3. chínhCác thông số kỹ thuật
(1) Công suất định mức: 100kW ± 10%
(2) Điện áp định mức: 380V, 3P, 50Hz
(3) Nhiệt độ định mức: 650 ℃
(4) Chế độ kiểm soát nhiệt độ: Kiểm soát PID
(5) Số vùng sưởi: Phương pháp kết nối 1 vùng: Y;
(6) Tính đồng nhất của nhiệt độ lò: ≤ ± 5 ℃
(7) Độ chính xác kiểm soát nhiệt độ: ± 2 ℃
(8) Kích thước không gian làm việc hiệu quả: 1300 × 1300 × 1300mm
(9) Thời gian chuyển phôi dập tắt: ≤ 12 giây (cửa lò mở cho nước phôi)
(10) Thời gian gia nhiệt của lò rỗng: ≤ 2H
(11) Công suất tổn thất lò rỗng: ≤ 12KW
(12) Công suất quạt: 3kw
(13) Động cơ nâng phí: động cơ hai tốc độ
(14) Nhiệt độ tường ngoài bên lò: ≤ 35 ℃
(15) Giỏ: 1 bộ
4.Giới thiệu cấu trúc
Cấu trúc lò xử lý nhiệt điện bao gồm lò gia nhiệt, cơ cấu nâng hạ, cơ cấu làm nguội, hệ thống điều khiển, v.v.
4.1 Lò gia nhiệt
Khung vỏ của thân lò được hàn bằng thép định hình, thành bên trong được hàn bằng tấm thép không gỉ chịu nhiệt 1Cr18Ni9Ti.Đồng thời, để tránh sự biến dạng của tấm inox trong khoang chứa bên trong ở nhiệt độ cao, tấm inox còn có các khe giãn nở.Lớp lót có cấu tạo toàn bộ bằng sợi, được gắn một lớp tấm amiăng cao su vào mặt trong của vỏ lò, có vai trò cách nhiệt và bảo vệ bề mặt vỏ lò không bị ăn mòn.
Bộ phận gia nhiệt cho lò xử lý nhiệt dập tắt nhanh chóng được ép thành dải bằng hợp kim 0cr25a15, bọc tay trên ống sứ cách nhiệt và được cố định trên khoang trong của thân lò bằng thép tròn không gỉ.Dải điện trở kết cấu này được treo xung quanh lò, có lợi cho việc tản nhiệt và lưu thông.
Thiết bị lưu thông khí nóng có cấu tạo gồm thiết bị quạt và tấm dẫn khí.Thiết bị quạt được đặt trên đỉnh của thân lò, quạt được làm bằng thép chịu nhiệt 1Cr18Ni9Ti thành các cánh quạt ly tâm. Tấm dẫn khí được làm bằng thép chịu nhiệt 1Cr18Ni9Ti và được cố định trên thành trong của lò thông qua một số thanh đỡ.Dải điện trở được bọc bên trong và nhiệt tỏa ra từ dải điện trở được luân chuyển nhiệt qua hệ thống tuần hoàn không khí nóng để làm cho nhiệt độ trong lò đồng đều. tuần hoàn để đáp ứng yêu cầu nhiệt độ lò đồng đều.
Khung cơ sở được sử dụng để tải các bộ phận của lò và được hàn bằng thép hình.
Vỏ của cửa lò được hàn bằng thép, và lớp lót bằng tất cả cấu trúc sợi.
Việc làm kín giữa cửa lò và thân lò thông qua bộ giảm tốc bánh răng sâu để làm việc, và quá trình hàn kín quán tính tự động được thực hiện sau khi nó ở đúng vị trí.
Lò điện trở được trang bị một xe đẩy sạc.
4.2 cơ chế nâng
Cơ cấu nâng hạ bao gồm tời, khung tải, xích nâng, bánh lăn, v.v.
Bộ tời được lắp đặt trên một mặt của khung cơ sở.Nó áp dụng bộ giảm tỷ lệ tốc độ thấp và được trang bị thiết bị tự khóa, có thể đảm bảo rằng khung sạc ở bất kỳ vị trí nào và giảm tốc độ, để ngăn chặn tác động nhanh của khung sạc lên bình làm mát khi nó rơi xuống .
Động cơ nâng sử dụng động cơ hai tốc độ, chậm khi nâng và nhanh khi hạ xuống.
Khung tải được làm bằng thép hình hoặc thép tròn tùy theo yêu cầu của người sử dụng, và một bộ được cung cấp.
4.3 hệ thống điều khiển
Hệ thống kiểm soát nhiệt độ sử dụng thyristor kích hoạt giao nhau bằng không PID và đồng hồ đo thông minh Guolong Thượng Hải để kiểm soát nhiệt độ.Nó có chức năng cảnh báo nhiệt độ quá mức để đảm bảo rằng nhiệt độ phôi không tăng quá cao.
Các bộ phận truyền động cơ học của lò xử lý nhiệt điện áp dụng điều khiển liên động, nghĩa là, sau khi cửa lò được mở nhẹ, nguồn điện của thiết bị thông gió và các bộ phận sưởi sẽ tự động bị ngắt, và nguồn điện của thiết bị nâng sẽ được khôi phục tự động.Sau khi khung nạp đến vị trí chỉ định của lò, nguồn điện của thiết bị nâng sẽ tự động ngắt khi cửa lò đóng.Sau khi cửa lò được đóng lại, nguồn điện của thiết bị quạt và bộ phận gia nhiệt có thể được kết nối để ngăn ngừa tai nạn do vận hành sai.
