1. Sơ lượt

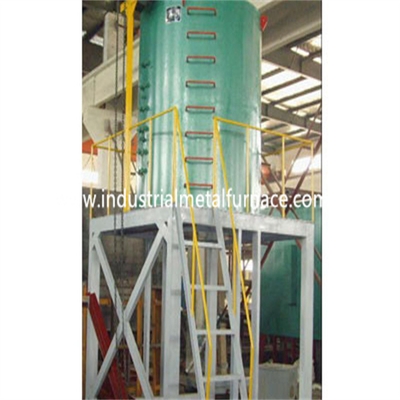

Lò làm nguội hợp kim nhôm φ1500x2000mm có thể được sử dụng cho dung dịch rắn hợp kim nhôm và xử lý nhiệt dập tắt.Lò xử lý nhiệt làm nguội nhanh này là một lò điện trở hoạt động định kỳ, được sử dụng chủ yếu để làm nguội nhanh, tôi và xử lý dung dịch rắn khác cho các vật đúc hợp kim nhôm.
Các phôi của lò xử lý nhiệt áp dụng hoạt động treo, với trạng thái chu trình nhiệt tốt và nhiệt độ đồng nhất.
Sau khi hoàn thành quá trình gia nhiệt và giữ, phôi có thể nhanh chóng rơi từ lò nung xuống môi trường làm nguội trong bể trong vòng 12 giây và chất lượng xử lý dập tắt cao.
Hệ thống kiểm soát nhiệt độ sử dụng thyristor kích hoạt giao nhau bằng không PID và độ chính xác cao của Shanghai Guolong với đồng hồ điều khiển nhiệt độ thông minh, lò có độ ổn định tốt và cảnh báo quá nhiệt để đảm bảo hoạt động bình thường của lò.
Mỗi bộ phận truyền động cơ học của lò xử lý nhiệt T6 thông qua điều khiển và hoạt động lồng vào nhau.
2. thông số kỹ thuật chính
(1) Công suất định mức: 160kW ± 10%
(2) Điện áp định mức: 380V 3P 50Hz
(3) Nhiệt độ định mức: 650 ℃
(4) Chế độ kiểm soát nhiệt độ: Kiểm soát PID
(5) Số vùng sưởi: Phương pháp kết nối 1 vùng: Y
(6) Tính đồng nhất của nhiệt độ lò: ≤ ± 5 ℃
(7) Độ chính xác kiểm soát nhiệt độ: ± 1.5 ℃
(8) Kích thước vùng làm việc hiệu quả: Φ 1500 × 2000mm
(9) Thời gian chuyển nguội: ≤ 12 giây (mở cửa lò để phôi rơi vào bể dập tắt)
(10) Thời gian gia nhiệt của lò rỗng: ≤ 2H
(11) Công suất tổn thất lò rỗng: ≤ 28kw
(12) Công suất quạt: 4kw
(13) Động cơ nâng sạc: động cơ hai tốc độ (14) Nhiệt độ tường bên ngoài lò: ≤ 35 ℃
(15) Giỏ: 1 bộ
3.Giới thiệu cấu trúc
Cấu trúc lò xử lý nhiệt điện trở bao gồm lò gia nhiệt, cơ cấu nâng, cơ chế làm nguội, hệ thống điều khiển, v.v.
3.1 Lò gia nhiệt
Khung vỏ của thân lò được hàn bằng thép định hình, thành bên trong được hàn bằng tấm thép không gỉ chịu nhiệt 1Cr18Ni9Ti.
Bộ phận gia nhiệt cho lò xử lý nhiệt dập tắt nhanh chóng được ép thành dải bằng hợp kim 0cr25a15, bọc tay trên ống sứ cách nhiệt và được cố định trên khoang trong của thân lò bằng thép tròn không gỉ.
Thiết bị lưu thông khí nóng có cấu tạo gồm thiết bị quạt và tấm dẫn khí.Thiết bị quạt được đặt trên đỉnh của thân lò, quạt được làm bằng thép chịu nhiệt 1Cr18Ni9Ti thành các cánh quạt ly tâm. Tấm dẫn khí được làm bằng thép chịu nhiệt 1Cr18Ni9Ti và được cố định trên thành trong của lò thông qua một số thanh đỡ.Dải điện trở được bọc bên trong và nhiệt tỏa ra từ dải điện trở được luân chuyển nhiệt qua hệ thống tuần hoàn không khí nóng để làm cho nhiệt độ trong lò đồng đều. tuần hoàn để đáp ứng yêu cầu nhiệt độ lò đồng đều.
Khung cơ sở được sử dụng để tải các bộ phận của lò và được hàn bằng thép hình.
Vỏ của cửa lò được hàn bằng thép, và lớp lót bằng tất cả cấu trúc sợi.
Việc làm kín giữa cửa lò và thân lò thông qua bộ giảm tốc bánh răng sâu để làm việc, và quá trình hàn kín quán tính tự động được thực hiện sau khi nó ở đúng vị trí.
Lò điện trở được trang bị một xe đẩy sạc.
3.2 cơ chế nâng
Cơ cấu nâng hạ bao gồm tời, khung tải, xích nâng, bánh lăn, v.v.
3.3 hệ thống điều khiển
Hệ thống kiểm soát nhiệt độ sử dụng thyristor kích hoạt giao nhau bằng không PID và đồng hồ đo thông minh Guolong Thượng Hải để kiểm soát nhiệt độ.Nó có chức năng cảnh báo nhiệt độ quá mức để đảm bảo rằng nhiệt độ phôi không tăng quá cao.
Các bộ phận truyền động cơ học của lò xử lý nhiệt điện áp dụng điều khiển lồng vào nhau.
