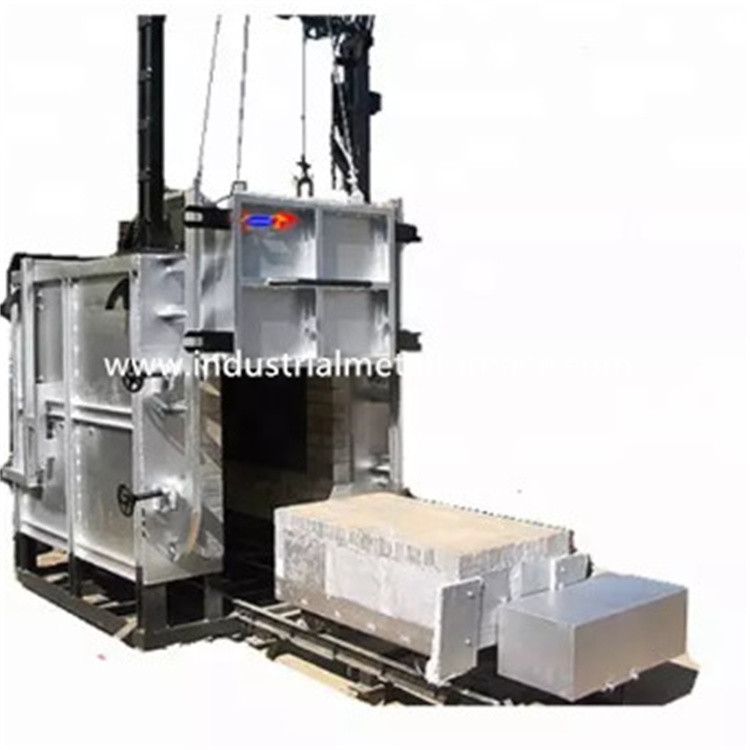

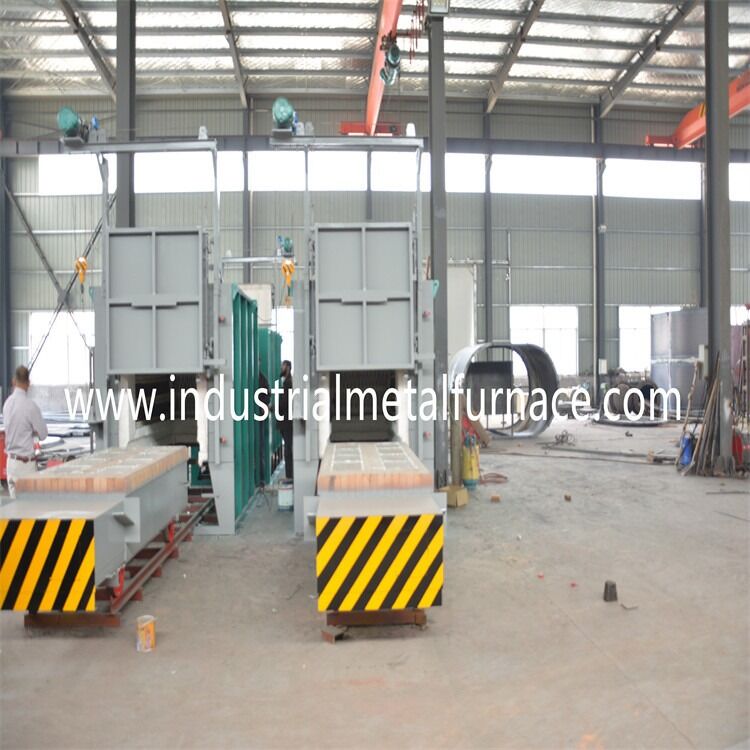

Lò xử lý nhiệt xe đẩy điện đôi, Lò sưởi Bogie cho các bộ phận nhôm
1. Ứng dụng
RT2-150-6 lò sưởi điện bogie chủ yếu được sử dụng để xử lý nhiệt độ thấp cho tấm nhôm, các sản phẩm tấm nhôm, v.v.
2. Thông số kỹ thuật chính
| KHÔNG. | Mục |
Các thông số kỹ thuật |
| 1 | công suất định mức | 140KW(1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 415V, 3P, 50Hz |
| 3 | nhiệt độ định mức | 600℃(Nhiệt độ làm việc bình thường: 500℃) |
| 4 | Tốc độ tăng nhiệt độ lò không tải | ≤0,6 giờ đến 200oC |
| 5 | vùng kiểm soát | 2 vùng (khu trước, khu giữa, khu sau) |
| 6 |
Kích thước làm việc hiệu quả |
2700×1600×1100mm(L×W×H) |
| 7 | Kích thước giỏ tải | 2540×1525×965mm(L×W×H) |
| số 8 | Kết nối bộ phận làm nóng | Ｙ |
| 9 |
nhiệt độ đồng nhất |
±8℃ |
| 10 |
Độ chính xác đo nhiệt độ |
±1℃ |
| 11 | Tiêu thụ điện năng lò không tải | ≤18% |
| 12 | Phương pháp kiểm soát nhiệt độ của lò đáy xe |
bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden với giao diện truyền thông, màn hình cảm ứng 10 inch (có thể thiết lập, ghi lại dữ liệu lịch sử, quá trình lưu trữ, xuất đĩa U, ảnh chụp màn hình và các chức năng khác) |
| 13 | nhiệt độ bề mặt lò tăng | ＜35℃ |
| 14 | Yếu tố làm nóng |
0Cr25AL5 (dải) |
| 15 | tấm che mặt |
Thép chịu nhiệt CrMnN, Độ dày 30 mm, 2 bộ |
| 16 | phương pháp tải |
Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò nung |
| 17 | lót lò | Sợi chịu lửa tiêu chuẩn |
| 18 | Phương pháp mở cửa lò |
1 tấnPalăng điện lên xuống, bịt kín bằng trọng lượng bản thân của cửa,2 bộ |
| 19 | phương pháp di chuyển bogie | Bộ giảm tốc 3KW điều khiển các bánh xe vào và ra, 2 bộ |
| 20 | quạt tuần hoàn | Quạt ly tâm làm mát không khí 3KW, 2 bộ |
| 21 | Tấm dẫn khí | Inox tấm 304 dày 2mm |
3. Đặc điểm kỹ thuật giỏ hàng
| tải giỏ | ||
| KHÔNG. | Mục | Vật liệu |
| 1 | Khung | Thép góc 6 # thép không gỉ |
| 2 | Cột đứng | thanh thép không gỉ 18mm |
| 3 | Đĩa | thép không gỉ 4mm |
Giỏ tải được tùy chỉnh dựa trên yêu cầu của từng khách hàng.Giỏ tải phải được đặt trên xe đẩy của xử lý nhiệt.
3.1 vỏ lò
Kết cấu thép thân lò được làm từ thép tiết diện 10-12# và thép tấm ≥3mm.
3.2 lớp lót
Lớp lót lò là một cấu trúc hoàn toàn bằng sợi, được xây dựng bằng sợi chịu lửa tiêu chuẩn chất lượng cao được cố định bằng các bộ phận thép tròn.Các sợi nhôm được nén sẵn thành khối (trọng lực nén: ≥230Kg/m3) rồi được cố định vào thân lò bằng các chi tiết inox tròn.
3.3 cửa lò và hệ thống cửa lên xuống
Cửa lò đáy ô tô bao gồm lớp lót hoàn toàn bằng sợi và vỏ kết cấu thép.
Phương pháp điều khiển cửa: Cửa lò được vận thăng nâng lên và hạ xuống bằng điện.
3.4 giá chuyển hướng
Giá chuyển hướng bao gồm khung giá chuyển hướng, bánh xe, thân bằng gạch chịu lửa, tấm lò sưởi giá chuyển hướng chịu nhiệt, các bộ phận làm nóng và cơ cấu lái giá chuyển hướng.
cấu trúc giá chuyển hướng: Nó được hàn bằng dầm thép chữ I 14 # và thép tấm 10 mm.
bánh xe: Các bánh xe được làm từ thép đúc ZG55#.Trục truyền động được làm từ thép 45# và được xử lý nhiệt.
thân gạch: Giá chuyển hướng được xây bằng gạch chịu lửa nhôm nặng, gạch chịu lửa nhẹ và gạch giữ nhiệt.Các bộ phận chịu va đập và khu vực chịu trọng lượng được lát gạch, đặc biệt là gạch chịu lửa nhôm cao loại nặng.Ngoài ra còn có không gian trống để mở rộng lớp lót chịu lửa khi được nung nóng.
tấm lò sưởi bogie: Phần đúc bằng thép chịu nhiệt CrMnN dày 30mm với nhiệt độ làm việc tối đa≤950℃.
Cơ chế di chuyển giá chuyển hướng: Giá chuyển hướng có phương pháp tự di chuyển.Bánh răng giảm tốc điều khiển bánh xe chuyển hướng di chuyển.
Làm kín giữa cửa lò, thân lò và giá chuyển hướng: Việc làm kín giữa cửa lò và thân lò thông qua cơ chế siết chặt áp suất tự trọng lượng.Việc bịt kín giữa giá chuyển hướng và thân lò thông qua các viên gạch mềm có hình dạng đặc biệt và khối bông sợi.
3.5 yếu tố làm nóng
bộ phận gia nhiệt: Các dải điện trở hợp kim hình sóng có điện trở 0Cr25AL5 được gắn ở 2 bức tường bên, bức tường phía sau, cửa lò và đáy giá chuyển hướng của lò xử lý nhiệt.Có 2 vùng sưởi ấm.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr25AL5.
3.6 hệ thống điều khiển điện
Kiểm soát nhiệt độ: lò xử lý nhiệt xe đẩy sử dụng bộ điều khiển nhiệt độ thông minh Shimaden của Nhật Bản để kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng cảnh báo quá nhiệt và bảo vệ chống đứt cặp nhiệt.
3.7 hệ thống tuần hoàn khí nóng
Việc lưu thông khí nóng chủ yếu gồm 2 quạt ly tâm và tấm dẫn khí vào lò cho hệ thống xử lý nhiệt.
4. Giới thiệu cấu trúc
Lò nung giá rẻ RT2-150-6 để xử lý nhiệt chủ yếu bao gồm vỏ lò, lớp lót, cửa lò, cơ cấu nâng cửa lò và cơ cấu nén cửa, giá chuyển hướng, cơ cấu kéo giá chuyển hướng, đệm kín giữa thân lò và giá chuyển hướng, bộ phận làm nóng và cố định thiết bị, và hệ thống kiểm soát nhiệt độ.
5. Phạm vi cung ứng
| KHÔNG. | Mục | số lượng | ghi chú |
| 1 | thân lò | 1 bộ | Bao gồm quạt và hướng dẫn không khí bằng thép không gỉ trên |
| 2 | xe ba gác | 2 bộ | |
| 3 | Hệ thống điều khiển điện | 4 bộ | 2 bộ cho giá chuyển hướng và 2 bộ cho cửa |
| 4 | Yếu tố làm nóng | 1 bộ | dải kháng |
| 5 | Hệ thống kiểm soát nhiệt độ | 1 bộ | |
| 6 | tủ điều khiển | 1 cái | |
| 7 | bộ điều khiển nhiệt độ | 2 chiếc | SR13 |
| số 8 | SCR | 6 chiếc | |
| 9 | Dây dẫn bồi thường | 40 mét | |
| 10 | cặp đôi nhiệt | 2 chiếc | 0-1000 |
| 11 | Thành phần điện tử | 1 bộ | SCR, công tắc không khí, ampe kế, vôn kế, rơle nhiệt và công tắc |
