1. Giới thiệu tóm tắt
Lò sưởi điện RT3-70-12 chủ yếu được sử dụng để ủ, tôi thép kết cấu, thép đúc, thép lò xo và thép công cụ.

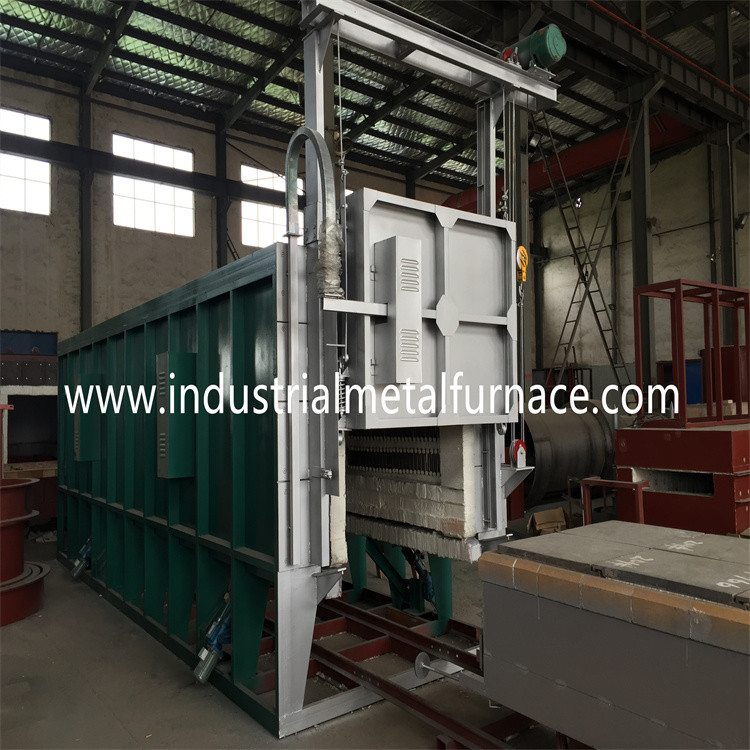

Lò sưởi giá chuyển hướng chủ yếu bao gồm thân lò, lớp lót, cửa lò và hệ thống nén cửa, giá chuyển hướng, cơ chế làm kín, bộ phận làm nóng, hệ thống kiểm soát nhiệt độ.
2. Thông số kỹ thuật
| KHÔNG. | Mục | Sự chỉ rõ |
| 1 |
công suất định mức |
480KW+5% (1-100%) có thể điều chỉnh |
| 2 |
Nguồn cấp |
380V, 3P, 50Hz hoặc tùy chỉnh |
| 3 |
nhiệt độ định mức |
1050℃ (Nhiệt độ làm việc bình thường: 850-1000℃) |
| 4 |
vùng kiểm soát |
5 vùng |
| 5 |
Kích thước làm việc hiệu quả |
11000×1800×1000mm(L×W×H) |
| 6 |
Kết nối bộ phận làm nóng |
Ｙ |
| 7 |
Phương pháp kiểm soát nhiệt độ |
bộ điều chỉnh SCR, PID;Bộ điều khiển nhiệt độ Shimaden với giao diện truyền thông 485, màn hình cảm ứng 10,1 inch (có thể ghi lại dữ liệu lịch sử, quá trình lưu trữ, xuất đĩa U, ảnh chụp màn hình và các chức năng khác, có báo động quá nhiệt) |
| số 8 |
Yếu tố làm nóng |
0Cr21AL6Nb (dải) |
| 9 |
tấm che mặt |
Thép chịu nhiệt ZG30Cr24Ni7SiN, độ dày 30 mm, |
Ghi chú: Công ty chúng tôi có thể tùy chỉnh kích thước làm việc của lò cho từng khách hàng.
3. lót lò
Thân lò được chế tạo với hệ thống toàn sợi.Vật liệu lót được sử dụng là các sợi nhôm chất lượng được cố định bằng các chi tiết thép tròn.Các sợi nhôm được nén sẵn thành khối (trọng lượng nén: ≥230Kg/m3 ) sau đó được cố định vào thân lò bằng các chi tiết tròn inox.Cấu trúc lớp lót chịu lửa này có ưu điểm là dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.Vật liệu cách nhiệt có độ dày 330mm.Sợi nhôm silicat chịu được nhiệt độ tối đa là 1260℃.
4.niêm phong lò
niêm phong: Miếng đệm giữa cửa lò và thân lò và giá chuyển hướng quan trọng hơn.Con dấu giữa cửa lò và thân lò thông qua cấu trúc nén tự trọng của cửa lò.Đệm kín giữa giá chuyển hướng và thân lò là đệm gạch có hình dạng đặc biệt, khối bông xơ và đệm kép cát.
5. bộ phận làm nóng

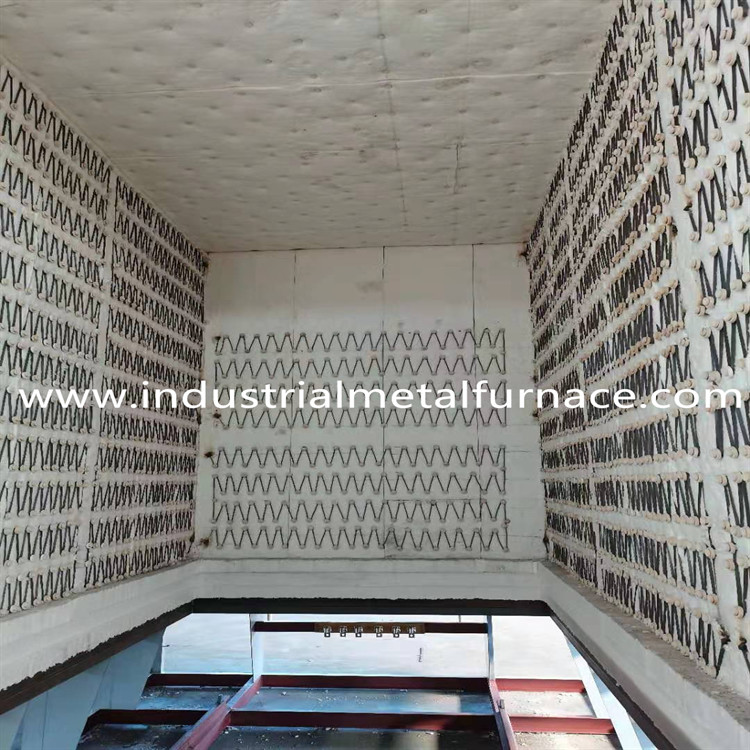

Các dải điện trở hợp kim hình nếp gấp có điện trở 0Cr27AL7Mo2 được gắn ở hai bức tường bên.Các dải điện trở được sản xuất thông qua các khuôn đặc biệt và được lắp vào tường lò bằng đinh sứ.Và có một miếng đệm sứ giữa thành sợi và các dải điện trở để tránh đoản mạch.Các vít gốm và miếng đệm được làm bằng vật liệu nhôm cao thiêu kết ở nhiệt độ cao để đảm bảo đủ độ bền và tuổi thọ.Có 1 vùng sưởi ấm.Tất cả các thanh dẫn đầu ra được làm bằng vật liệu φ16 0Cr27AL7Mo.
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh Shimaden để kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và đạt được sự ổn định nhiệt độ.Bộ điều khiển nhiệt độ có chức năng cảnh báo quá nhiệt và bảo vệ chống đứt cặp nhiệt.
