1. Giới thiệu

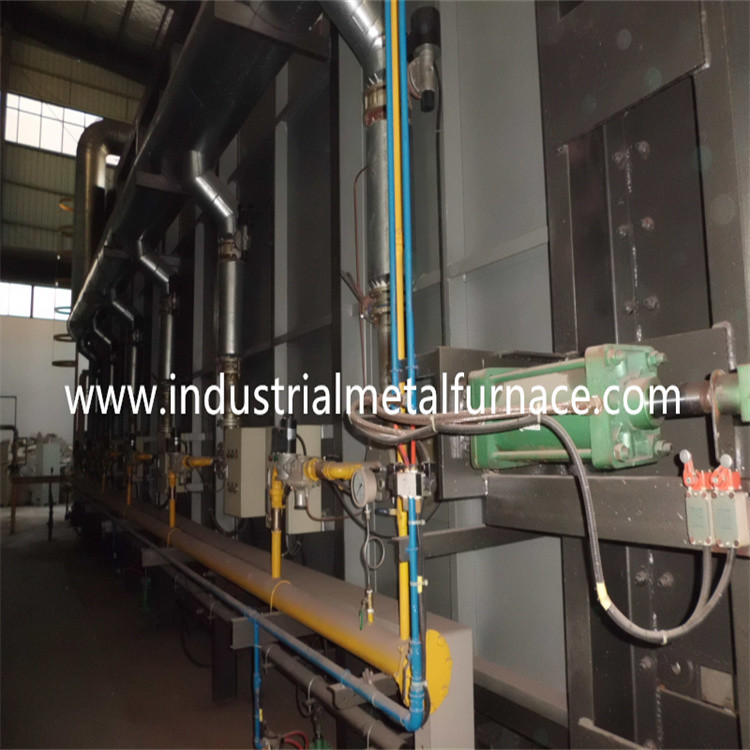

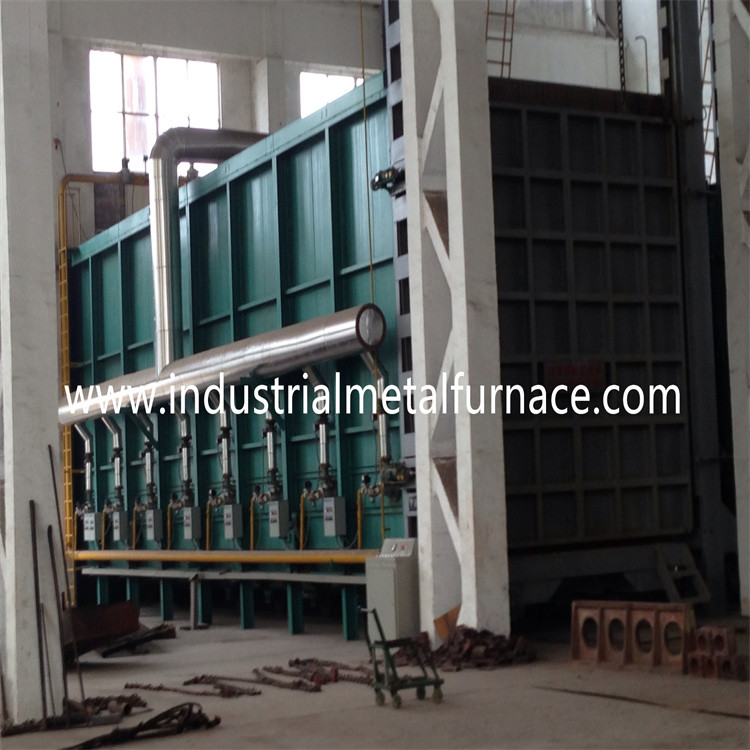

Lò đáy xe khí đốt tự nhiên chủ yếu được sử dụng để làm nguội, ủ, lão hóa và xử lý nhiệt các bộ phận cơ khí khác nhau như rang vỏ, crôm cao, thép mangan cao, gang dẻo, cuộn, bi thép, thép 45, thép không gỉ, v.v. .
Yêu cầu và tiêu thụ khí tự nhiên:
nhiệt trị khí: 8600kcal/m3;
Áp suất khí trước lò: 0,02-0,07Mpa;
Tiêu thụ khí đốt: 15m3/h;
Tổng nhu cầu đường ống gas: 18m3/h;
Tiêu thụ không khí: 234m3/h;
Số lượng và kiểu đầu đốt: 2 cái, AGS65HB, 90kw/h;
2. Cấu hình hệ thống điều khiển điện
| KHÔNG. | Mục | Thương hiệu |
| 1 |
bộ điều khiển nhiệt độ |
mật ong |
| 2 |
Thiết bị điện hạ thế |
Schneider |
| 3 |
linh kiện điện |
CHINT hoặc DELIXI |
| 4 |
Thân tủ |
Thương hiệu nổi tiếng trong nước |
| 5 |
plc |
SIEMENS |
Lưu ý: Cấu hình trên có thể thay đổi sang các hãng có cấp độ tương đương mà khách hàng không cần lưu ý do linh kiện sẵn có.
3.Điều kiện làm việc áp dụng của lò khí đốt tự nhiên
3.1 Độ cao không được vượt quá 1000 mét.
3.2 Nhiệt độ môi trường nằm trong khoảng 5-40 ℃.
3.3 Độ ẩm tương đối trung bình hàng tháng trong khu vực sử dụng không được lớn hơn 90%.
3.4 Không có bụi dẫn điện, khí nổ và khí ăn mòn có thể làm hư hỏng nghiêm trọng kim loại và lớp cách điện xung quanh.
3.5 Không có rung động và nhiễu loạn rõ ràng.
4. Tiêu chuẩn thiết kế lò tham khảo
4.1 "Nguyên tắc quản lý kỹ thuật để sử dụng nhiệt hợp lý trong doanh nghiệp" được quy định trong GB/T3486-93 nên được tối ưu hóa hợp lý và giảm thất thoát nhiệt.
4.2 GB50211-2004 Tiêu chuẩn thi công và nghiệm thu kỹ thuật xây dựng lò công nghiệp.
4.3 GBJ87-85 "Tiêu chuẩn tiếng ồn cho tất cả các loại địa điểm trong nhà máy".
4.4 Xả thải gây ô nhiễm môi trường đạt tiêu chuẩn GB3095-1996.
4.5 Nhiệt độ của vùng gia nhiệt hiệu quả của lò được đo bằng GB/T9452-2003 và độ đồng đều nhiệt độ là ±10℃.
4.6 Mức tiêu thụ năng lượng lên đến mức ZBJG1004-87 của lò đặc biệt được quy định trong tiêu chuẩn phân loại mức tiêu thụ năng lượng của lò xử lý nhiệt.
4.7 Thực hiện các tiêu chuẩn vật liệu chính của thân lò: thép chịu nhiệt (GB/T8492-87), thép tấm chịu nhiệt (GB4238-92), gạch chịu lửa đất sét (YB/T5106-1993), vật liệu chịu lửa vô định hình (GB4513-84 ), vật liệu chịu lửa đất sét và vật liệu chịu lửa nhôm cao (YB/T5083-1997);
4.8 GB985-86 các dạng và kích thước cơ bản của mối hàn hồ quang bằng tay.
4.9 Đặc điểm kỹ thuật chung JB/ZQ4000.3-86 cho các mối hàn.
4.10 GB/T5000.9-1998 yêu cầu kỹ thuật chung đối với các bộ phận xử lý chip;
4.11 GB/T1804-1992 "dung sai hình dạng và vị trí, dung sai chung, kích thước tuyến tính".
4.12 GB1801-79 "dung sai và kích thước phù hợp với lỗ 500mm, đai dung sai trục và hợp tác";
4.13 GB/T1801-1999 ưu tiên kích thước cơ bản đến 500mm được sử dụng để phù hợp với khoảng trống cực lớn và hạn chế nhiễu.
4.14 GB8923-1998 "Cấp độ ăn mòn và lớp gỉ của bề mặt thép trước khi sơn";
4.15 GB/T1182-96 ký hiệu và tiêu chuẩn của nó;
4.16 JB/T13384-21992 điều kiện kỹ thuật chung đối với bao bì;
4.17 GBJ55-1983 mã cho thiết kế lắp đặt điện cho công nghiệp và dân dụng.
4.18 GB420-1984 "thiết bị điều khiển điện Phần 1 thiết bị điều khiển điện thiết bị điện hạ áp".
