1. Thông số kỹ thuật
| KHÔNG. | Mục | Sự chỉ rõ |
| 1 | nhiệt độ định mức | 1200℃ |
| 2 | Nhiệt độ làm việc được sử dụng bình thường | 1000℃ |
| 3 | Nhiệt độ bề mặt thân lò | ≤45℃+nhiệt độ phòng |
| 4 | Tốc độ tăng nhiệt độ tối đa | 150℃/giờ |
| 5 | khu vực sưởi ấm | 4 vùng |
| 6 | Kích thước làm việc hiệu quả | 6000*2500*1500mm |
| 7 | Kích thước lò sưởi | 6400*2900*2000mm |
| số 8 | khả năng tải tối đa của bogie | ≤60000kg |
| 9 | Số lượng và kiểu đầu đốt | 8 cái, AGS 140HB, 450kw/h |
| 10 | Phương pháp kiểm soát nhiệt độ | Bộ điều khiển nhiệt độ thông minh, màn hình cảm ứng, đốt xung, PLC Siemens và điều khiển thủ công;điều khiển từ xa nâng cửa lò và di chuyển giá chuyển hướng. |
| 11 | Bản ghi nhiệt độ | Cặp nhiệt loại K |
| 12 | lót lò | chịu nhiệt tất cả các cấu trúc sợi |
| 13 | Nguồn cấp | 380V, 3 pha, 50Hz |
| 14 | Phương pháp mở cửa lò | Bằng tời điện, Tốc độ 6-8m/phút, có điều khiển từ xa bằng tay |
| 15 | Phương pháp niêm phong cửa lò | Phương pháp đóng kín áp suất thanh đẩy điện |
| 16 | Tốc độ đi bộ của Bogie | 6-8m/phút, có điều khiển từ xa bằng tay |
| 17 | lót lò | Vật liệu chịu lửa tất cả các sợi |
| 18 | chỉ số tiêu thụ | Hiệu suất nhiệt khi đầy tải η≥40% |
2. Giới thiệu cấu tạo
2.1.Khung của thân lò được hàn bằng nhiều loại thép có kích thước lớn và trung bình khác nhau tại chỗ.
2.2.Lớp lót lò áp dụng cấu trúc hoàn toàn bằng sợi, giúp tiết kiệm khoảng 65% năng lượng so với lò gạch.Nó sử dụng chăn gai sợi dài chất lượng cao làm nguyên liệu thô, đồng thời sử dụng thiết bị đặc biệt để chế tạo mô-đun, đồng thời dự trữ một lượng nén nhất định trong quá trình xử lý để đảm bảo rằng các mô-đun được xây dựng trong khối xây.Sau khi hoàn thành, mỗi khối sợi gốm mở rộng theo các hướng khác nhau, do đó các mô-đun được ép lại với nhau thành một tổng thể không có khoảng trống, để đạt được hiệu quả lưu trữ nhiệt hoàn hảo.Các khối sợi được cố định bởi các đinh gốm.Ưu điểm của sản phẩm là dẫn nhiệt thấp, công suất tỏa nhiệt thấp, chống ăn mòn tuyệt vời, ổn định nhiệt tuyệt vời, chống sốc nhiệt và cách nhiệt, và các neo được bố trí trên bề mặt lạnh của thân lò, giúp cải thiện khả năng chịu nhiệt độ cao của sản phẩm. chất xơ.

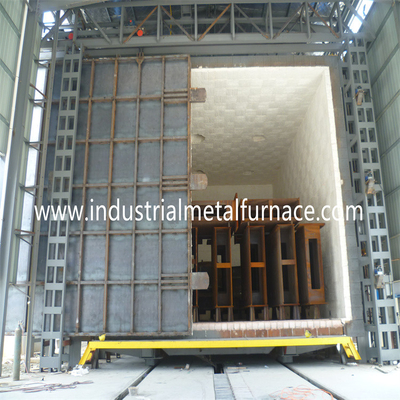

2.3.Khung của xe đẩy được hàn bằng nhiều dầm chữ I quy mô lớn, thép kênh, thép góc và thép tấm dày.Bộ truyền động của xe đẩy sử dụng sự kết hợp giữa động cơ điện và bộ giảm tốc bánh răng sâu để truyền động bánh xe truyền động phía trước thông qua xích.Khối xây chịu lửa của xe đẩy sử dụng cấu trúc gạch hình nhôm cao, có tác dụng bịt kín tốt với thân lò và cường độ nén cao.Xe đẩy và thân lò được niêm phong bằng cách tiếp xúc mềm, và rãnh niêm phong cát mê cung và thiết bị niêm phong dao niêm phong cát được bố trí ở phần dưới của xe đẩy.

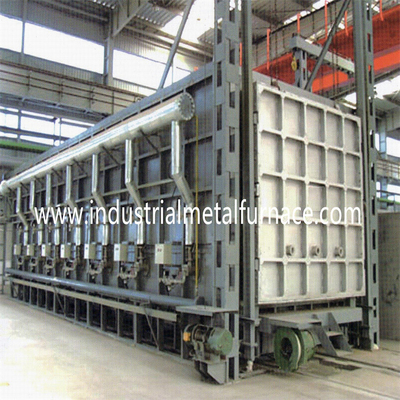

2.4.Hệ thống đốt: một số đầu đốt được lắp đặt ở cả hai bên của lò dầu và dòng nhiệt chuyển động qua lại trong lò để đảm bảo sự đồng đều của nhiệt độ lò.
2.5.Thiết bị gia nhiệt sơ bộ khí thải khói: một thiết bị gia nhiệt sơ bộ khí thải khói được lắp đặt ở đầu trên của lò.Khi khí thải trong lò đi qua bộ sấy sơ bộ, nó được quạt đưa đến không khí lạnh để làm nóng sơ bộ, sau đó được đưa đến đầu đốt bằng đường ống để hỗ trợ quá trình đốt cháy., đồng thời lắp một van bướm thủ công ở đầu ra, van này có thể điều chỉnh áp suất trong lò.
2.6.Hệ thống điều khiển thông qua điều khiển chuỗi, màn hình kỹ thuật số hiển thị nhiệt độ và điều khiển công tắc tơ.
3. Cấu hình hệ thống điện điều khiển
| KHÔNG. | Mục | Thương hiệu |
| 1 | bộ điều khiển nhiệt độ | Shimaden, Nhật Bản |
| 2 | Thiết bị điện hạ thế | Schneider |
| 3 | linh kiện điện | CHINT hoặc DELIXI |
| 4 | Thân tủ | GGD |
| 5 | plc | SIEMENS |
| 6 | Màn hình cảm ứng | MCGS |
Lưu ý: Cấu hình trên có thể thay đổi sang các hãng có cấp độ tương đương mà khách hàng không cần lưu ý do linh kiện sẵn có.
4.Điều kiện làm việc áp dụng của lò khí đốt tự nhiên
4.1 Độ cao không được vượt quá 1000 mét.
4.2 Nhiệt độ môi trường nằm trong khoảng 5-40 ℃.
4.3 Độ ẩm tương đối trung bình hàng tháng trong khu vực sử dụng không được lớn hơn 90%.
4.4 Không có bụi dẫn điện, khí nổ và khí ăn mòn có thể làm hư hỏng nghiêm trọng kim loại và lớp cách điện xung quanh.
4.5 Không có rung động và nhiễu loạn rõ ràng.
