Loại gạch chịu lửa điện trở lò xử lý nhiệt kiểu xe đẩy cho đường ống

1.ứng dụng lò

Lò loại xe đẩy điện trở chủ yếu được sử dụng để boron hóa các ống thép.

Lò sưởi bogie chủ yếu bao gồm vỏ lò, lớp lót, cửa lò, cơ cấu nâng cửa lò và cơ cấu nén cửa, giá chuyển hướng, cơ cấu kéo giá chuyển hướng, đệm kín giữa thân lò và giá chuyển hướng, bộ phận làm nóng và thiết bị cố định, và hệ thống kiểm soát nhiệt độ.

2. Thông số kỹ thuật

2.1 Công suất định mức: 530KW+5% (1-100%) có thể điều chỉnh;

2.2 Nguồn điện: 480V, 3P, 60Hz;

2.3 Nhiệt độ định mức: 1050℃ (nhiệt độ làm việc bình thường: 850-1000℃);

2.4 Tốc độ tăng nhiệt độ lò không tải: ≤2 giờ đến 850oC;

2.5 Vùng điều khiển: 6 vùng + đo nhiệt độ 3 điểm bổ sung để ghi nhiệt độ.Và được trang bị đầu ghi màn hình cảm ứng màu 7 inch 3 kênh hoặc đầu ghi giấy 3 kênh để in và ghi theo thời gian thực.

2.6 Kích thước làm việc hiệu quả: 12000×1800×1000mm(L×W×H);

2.7 Kết nối phần tử gia nhiệt: Y;

2.8 Độ đồng đều nhiệt độ: ±10℃;

2.9 Độ chính xác đo nhiệt độ: ±1℃;

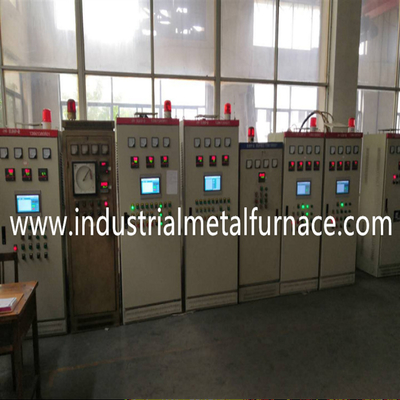

2.10 Phương pháp điều khiển nhiệt độ: SCR, bộ điều chỉnh PID;Bộ điều khiển nhiệt độ Shimaden với giao diện truyền thông 485, màn hình cảm ứng 10,1 inch.Màn hình cảm ứng có thể ghi dữ liệu lịch sử hơn 1 năm, lưu trữ hơn 10 quy trình và các chức năng khác, có cảnh báo quá nhiệt.

2.11 tăng nhiệt độ bề mặt lò: ＜45℃;

2.12 Bộ phận làm nóng: 0Cr21AL6Nb (dải);

2.13 Tấm mặt giá đỡ: Thép chịu nhiệt ZG30Cr24Ni7SiN, độ dày 30mm;

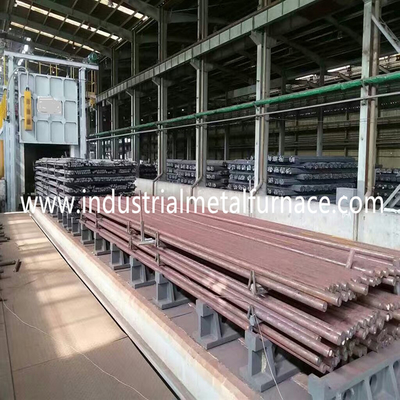

2.14 Phương pháp chất tải: Sản phẩm được chất lên giá chuyển hướng, sau đó giá chuyển hướng di chuyển vào lò;

2.15 Lớp lót lò: Kết cấu gạch chịu lửa nhiệt độ cao;

2.16 Tải trọng: 5 tấn mỗi mẻ;

2.17 Cửa nạp gas: Trên đỉnh lò có 3 cửa thoát gas bằng ống thép không gỉ DN100.Nó rất đơn giản và thuận tiện để mở và đóng thủ công ở phần dưới của thân lò.

2.18 Cửa nạp gas bảo vệ: Do thân lò dài nên 4 ống nạp gas DN25 được bố trí đều ở phần dưới của mặt lò và tập chung về ống nạp gas chính DN40.Mỗi ống nạp khí phụ và ống nạp khí chính đều có van thủ công để kiểm soát tốc độ dòng chảy.
